나사 종류
제3과목 기계설비 일반 · 기계요소·측정·조립
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 삼각나사를 일반적인 동력나사로 쓰지 않음
- × 톱니나사를 양방향 큰 하중용으로 쓰지 않음
- × 현재 로컬 NCS에 직접 비교표가 있다고 표시하지 않음
시험에 쓰는 핵심어
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 나사산 형상에 따른 용도를 구분한다.
- 피치·리드·리드각 관계를 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인
SEMS 볼트 실사 판독

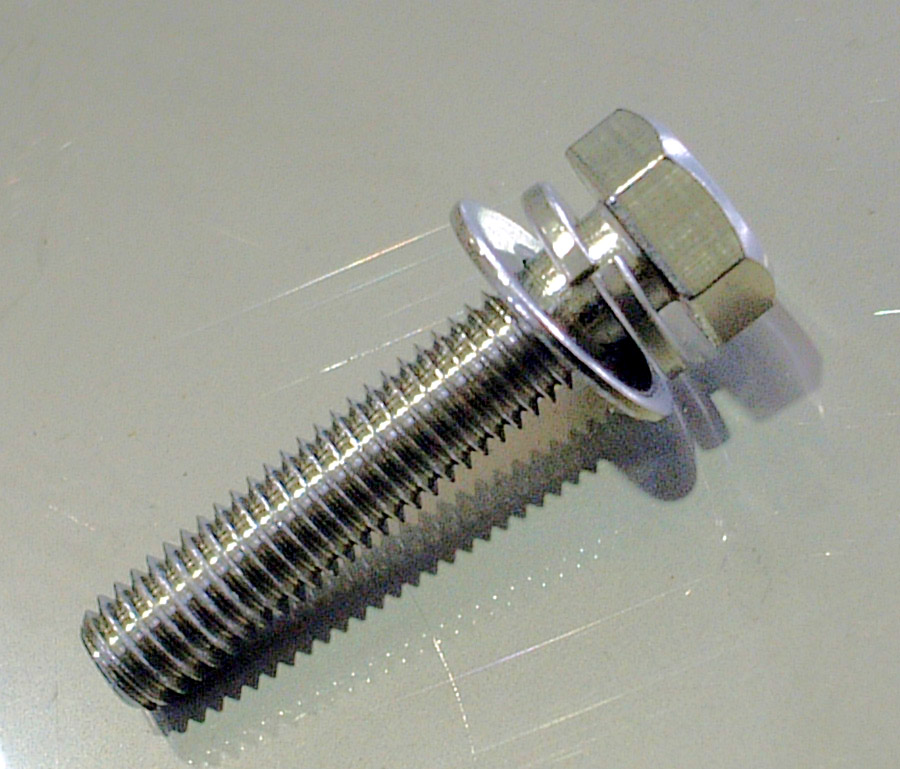

평와셔와 스프링와셔가 볼트에 포획되어 한 세트로 취급되는 SEMS 볼트다.
출처: Wikimedia Commons · 在原ヶ谷戸(CC BY-SA 3.0) · Bolt with washer.jpg · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
나사산 형상 비교
나사산 각도와 하중 전달면을 비교하는 자체 제작 도식이다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기계구동장치 조립, PDF p.42 · 인쇄 p.30 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
개념 이해
무엇이며, 어떻게 작동하는가
정의
나사는 나선형 홈의 산형에 따라 체결용과 동력전달용으로 구분되며, 하중방향·효율·가공성과 사용환경에 맞게 선정한다.
핵심 원리
삼각나사는 체결에 유리하고, 사각·사다리꼴나사는 회전과 직선운동의 변환에 사용한다. 톱니나사는 한 방향 큰 축하중, 둥근나사는 충격·오염 환경에 적합하다.
구성요소와 역할
- 삼각나사
- 사각나사
- 사다리꼴나사
- 톱니나사
- 둥근나사
- 피치·리드·리드각
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 도면의 나사기호와 호칭을 확인한다.
- 산형·피치·줄 수와 하중방향을 확인한다.
- 체결 또는 동력전달 목적에 맞는지 판정한다.
- 마모·버·윤활·축방향 유격을 점검한다.
계산·판정 기준
- 리드 L=줄 수 z×피치 P
- tanλ=L/(πd₂), d₂는 유효지름
이상 현상과 원인·대책
- 산형·피치 불일치: 체결불량
- 동력나사 윤활부족: 효율저하·마모·고착
- 축방향 유격 증가: 백래시와 위치오차 증가
안전
작업 전 반드시 확인할 사항
- 구동 나사 점검 전 동력을 차단하고 이동부를 지지한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 나사 형상과 용도 연결
- 피치·리드 계산
- 동력나사 식별
- 마모원인과 대책
필수 답안 키워드
오답 함정
- 삼각나사를 일반적인 동력나사로 쓰지 않음
- 톱니나사를 양방향 큰 하중용으로 쓰지 않음
- 현재 로컬 NCS에 직접 비교표가 있다고 표시하지 않음
