1601050108피복아크용접 결함부 보수용접
PDF 35쪽 · 인쇄 23쪽
수행내용: 용접결함 제거와 보수 절차
NCS 원문 확인(출제 예상)
용접결함
제2과목 용접 및 안전관리 · 아크용접
30초 이해
언더컷
모재와 용접비드 경계가 홈처럼 파인 결함이다.
헷갈리는 개념 비교
- × 표면만 덮어 용접하지 않음
- × 결함 제거 확인 없이 재용접하지 않음
- × 모든 결함에 같은 검사법을 적용하지 않음
시험에 쓰는 핵심어
결함 위치·범위원인 제거완전 제거제거면 재검사승인 절차최종 검사
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 주요 용접결함을 형상·원인·대책으로 구분한다.
- 결함 제거 후 재용접 절차를 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인
방사선투과 필름 결함 판독
RT 필름은 지시의 모양, 방향, 위치와 연속성을 함께 보고 결함을 구분한다.
출처: NCS 학습모듈 · 피복아크용접 결함부 보수용접 작업, PDF p.86 · 인쇄 p.75 · 그림 3-11 · 교육 목적 출처 표시 사용

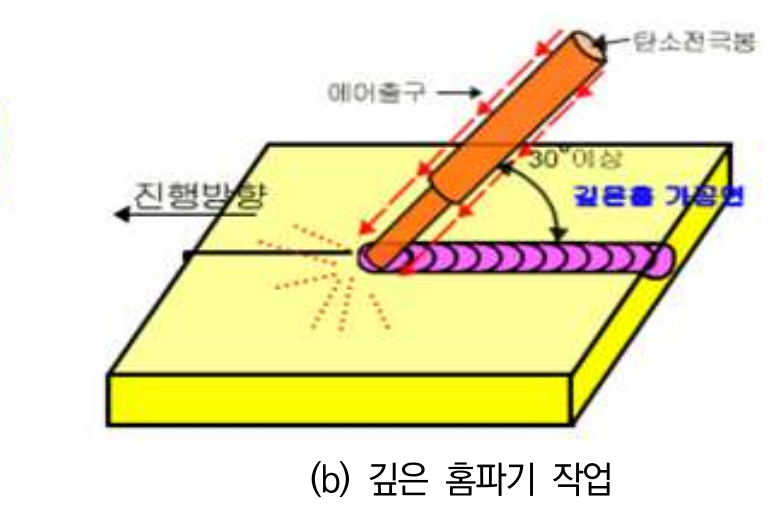

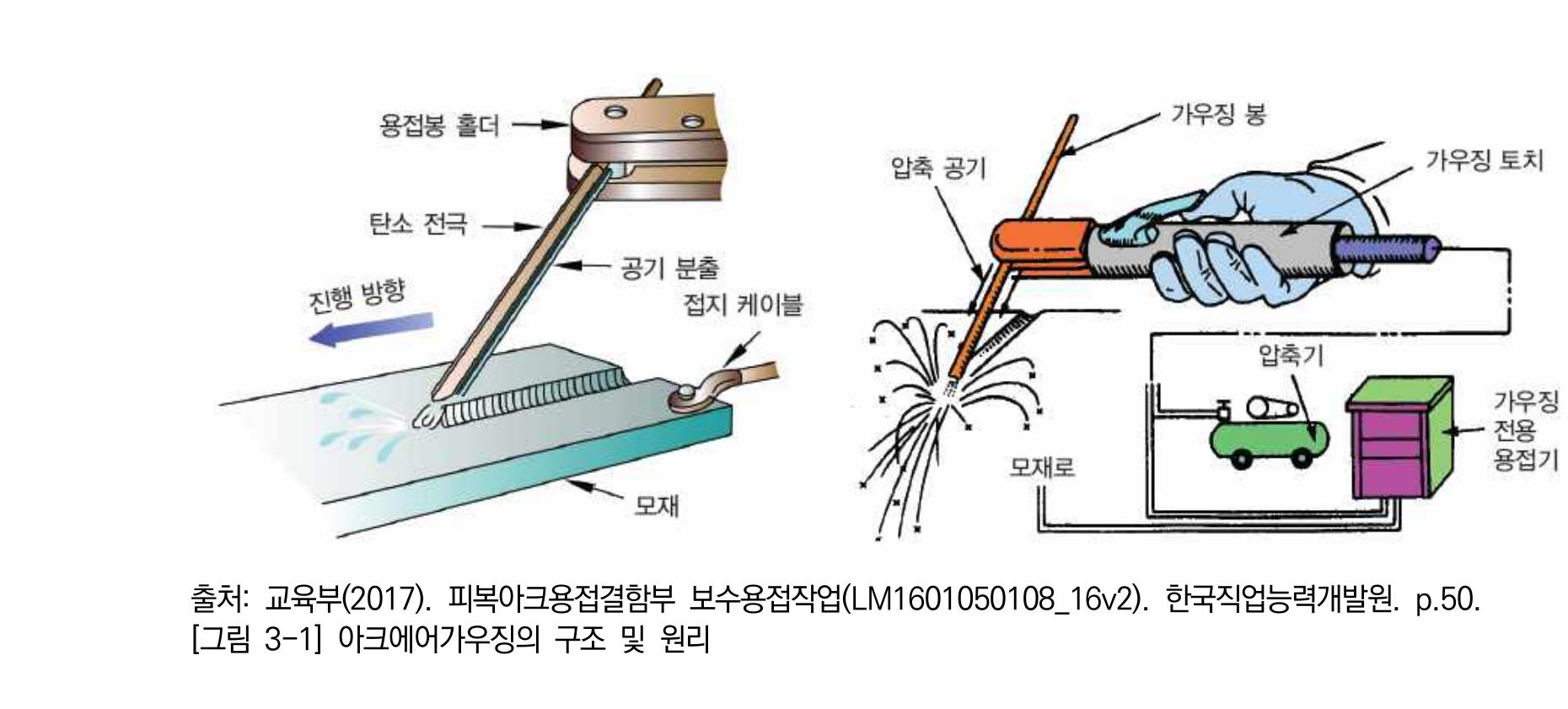

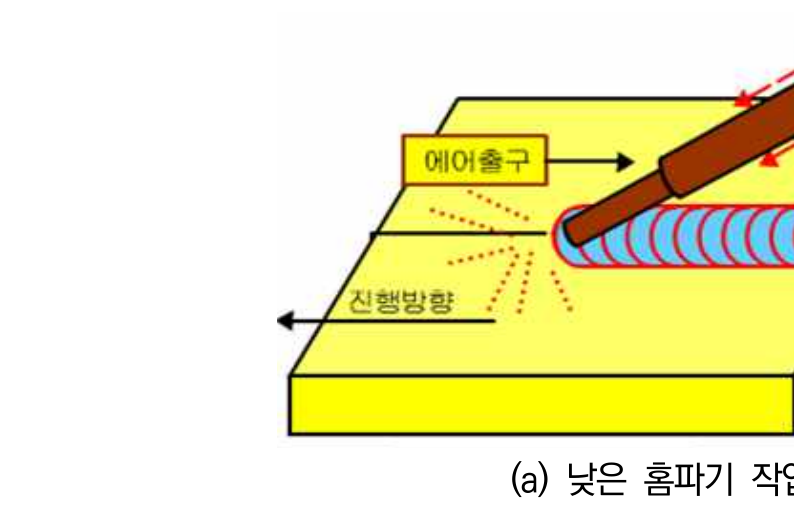

아크에어가우징 결함 제거 3단계
가우징 토치·탄소전극·압축공기 방향을 확인 → 얕은 각도로 낮은 홈을 가공 → 결함 깊이에 맞춰 전극각을 높여 깊은 홈으로 확대 제거 순이다.
출처: NCS 학습모듈 · 피복아크용접 결함부 보수용접, PDF p.66 · 인쇄 p.54 · 그림 3-1 외 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
용접결함은 용접부의 형상·연속성·건전성이 요구기준을 만족하지 못하는 상태로 균열·기공·슬래그혼입·융합불량·용입불량·언더컷 등이 있다.
핵심 원리
결함은 모재·용접재료·열입력·보호가스·개선·운봉·청소 조건의 부적합으로 발생하며 결함 종류와 범위를 확인한 뒤 원인을 제거해야 재발을 막을 수 있다.
구성요소와 역할
- 균열
- 기공
- 슬래그혼입
- 융합불량
- 용입불량
- 언더컷·오버랩
- 변형
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 육안·비파괴검사로 결함 위치와 범위를 확인한다.
- 원인과 적용 판정기준을 검토한다.
- 연삭·가우징 등 승인 방법으로 결함을 완전히 제거한다.
- 제거면을 재검사한다.
- 승인된 절차로 재용접한다.
- 최종 비파괴검사와 치수검사를 실시한다.
이상 현상과 원인·대책
- 기공: 오염·수분·가스차폐 불량
- 슬래그혼입: 층간청소·운봉 불량
- 융합·용입불량: 입열·개선·속도 부적정
- 균열: 수소·경화·구속·응력
안전
작업 전 반드시 확인할 사항
- 결함 제거의 연삭·가우징 시 비산·소음·흄·화재 위험을 통제한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 결함 사진 식별
- 원인·대책 연결
- 보수 순서
- 검사방법 선택
필수 답안 키워드
결함 위치·범위원인 제거완전 제거제거면 재검사승인 절차최종 검사
오답 함정
- 표면만 덮어 용접하지 않음
- 결함 제거 확인 없이 재용접하지 않음
- 모든 결함에 같은 검사법을 적용하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 보수용접은 결함의 확인·제거·재검사·재용접·최종검사 절차와 주요 용접결함을 다룬다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
1용접결함 원인·대책(출제 예상)이론·개념언더컷·기공·융합불량의 특징과 대표 원인·대책을 쓰시오.풀기 →2RT 필름 용접결함 6종 판독(출제 예상)그림·사진 식별문제 그림다음 방사선투과 필름 (가)~(바)를 보고 각 용접결함명을 쓰시오.풀기 →3아크에어가우징 결함 제거 3단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 아크에어가우징 결함 제거 3단계의 올바른 순서로 배열하시오.풀기 →4용접 언더컷(출제 예상)이론·개념용접결함 중 언더컷이란 무엇인가?풀기 →5용접 오버랩(출제 예상)이론·개념용접결함 중 오버랩이란 무엇인가?풀기 →6용접 기공(출제 예상)이론·개념용접결함 중 기공이란 무엇인가?풀기 →7슬래그 혼입(출제 예상)이론·개념용접결함 중 슬래그 혼입이란 무엇인가?풀기 →8용입불량(출제 예상)이론·개념용접결함 중 용입불량이란 무엇인가?풀기 →9융합불량(출제 예상)이론·개념용접결함 중 융합불량이란 무엇인가?풀기 →10용접 크레이터(출제 예상)이론·개념용접결함 중 크레이터란 무엇인가?풀기 →11용접균열(출제 예상)이론·개념용접결함 중 용접균열이란 무엇인가?풀기 →
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
기존 보수용접 서론 페이지가 아니라 결함 유형과 제거·검사 절차의 직접 본문을 연결한다.
