수행내용: 변형·치수·형상 불량과 언더컷·균열 등 치수상·구조상 결함을 구분한다.
NCS 원문 확인(출제 예상)(+보강용)
용접결함 식별과 보수 여부 결정
제2과목 용접 및 안전관리 · 아크용접
30초 이해
용접결함 식별과 보수 여부 결정
결함 식별은 관찰·측정·비파괴검사 결과로 결함의 종류와 범위를 확인하는 단계이고, 보수 판정은 해당 제작물에 적용되는 최신 도면·WPS·검사기준과 그 결과를 비교해 수용 또는 보수를 정하는 별도 단계다. NCS 본문처럼 언더컷·오버랩이 둘 이상의 분류 설명에 함께 등장할 때는 이름만으로 분류하지 않고 적용 분류표와 관찰근거를 같이 쓴다.
헷갈리는 개념 비교
- × 결함 이름을 확인하지 않고 덧살용접으로 덮지 않는다.
- × 오래된 NCS 표 수치를 현재 모든 제작물의 허용기준으로 단정하지 않는다.
시험에 쓰는 핵심어
결함 종류범위적용 기준수용·보수완전 제거후검사
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 치수·형상 결함과 기공·균열 같은 구조상 결함을 관찰근거로 구분한다.
- 적용 기준 확인부터 보수·수용·재검사 기록까지의 결정 순서를 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

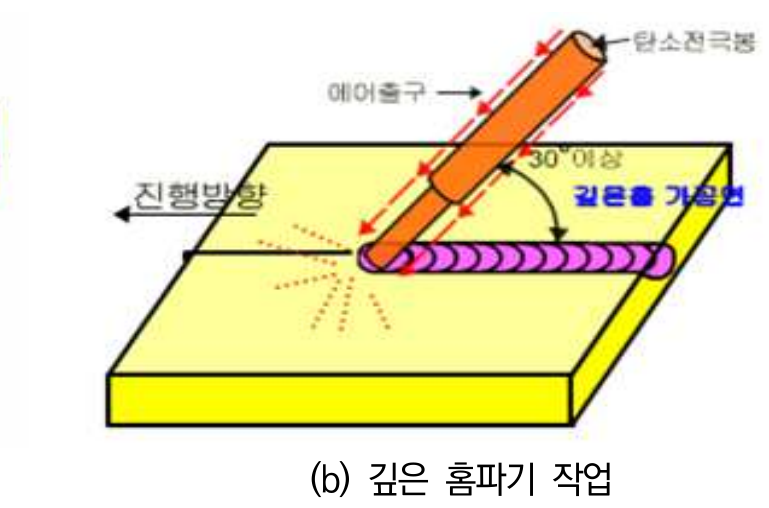

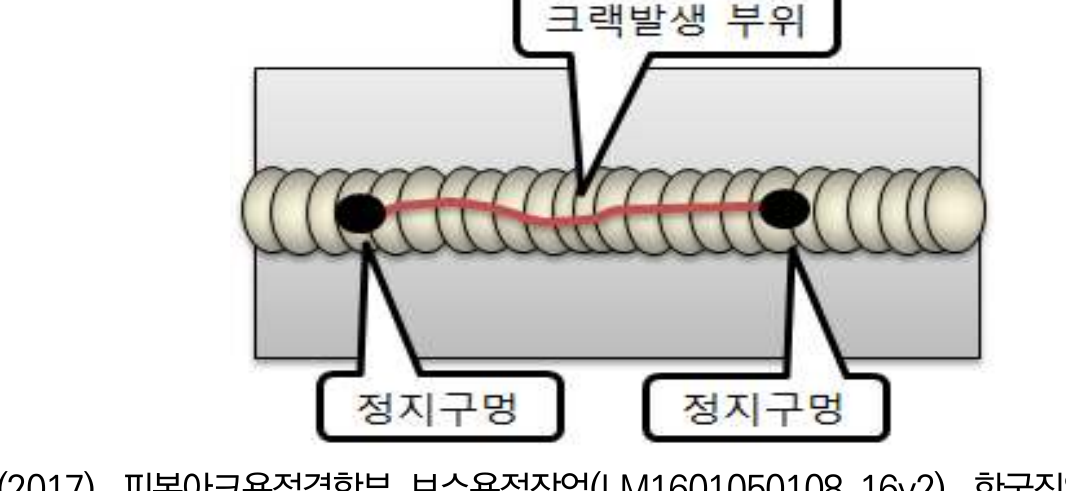

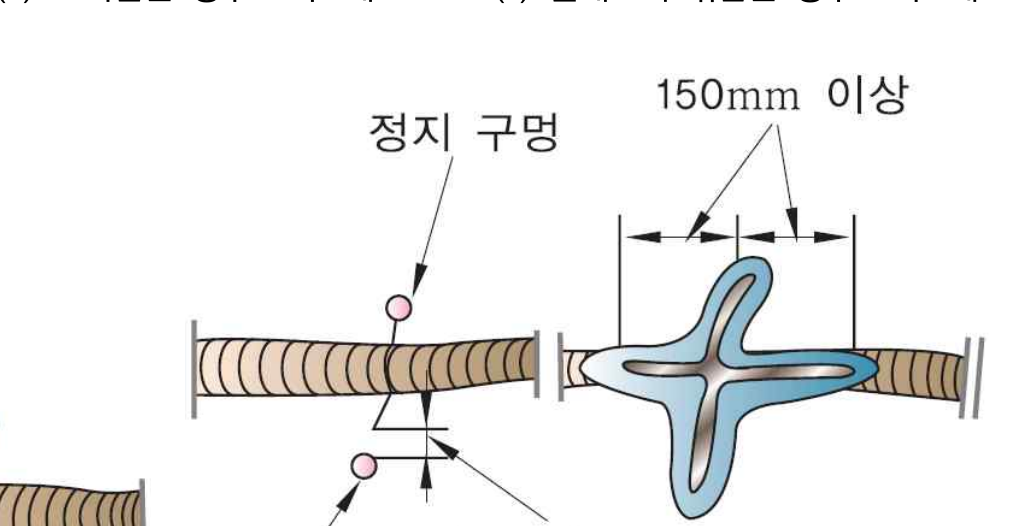

균열 정지구멍·제거·보수 3단계
검사로 균열 양끝을 표시하고 정지구멍 가공 → 가우징·연삭으로 균열을 완전히 제거 → 제거면을 확인하고 보수 가능한 홈으로 정리한 뒤 WPS에 따라 재용접 순이다.
출처: NCS 학습모듈 · 피복아크용접 결함부 보수용접, PDF p.69 · 인쇄 p.57 · 그림 3-4 외 · 교육 목적 출처 표시 사용

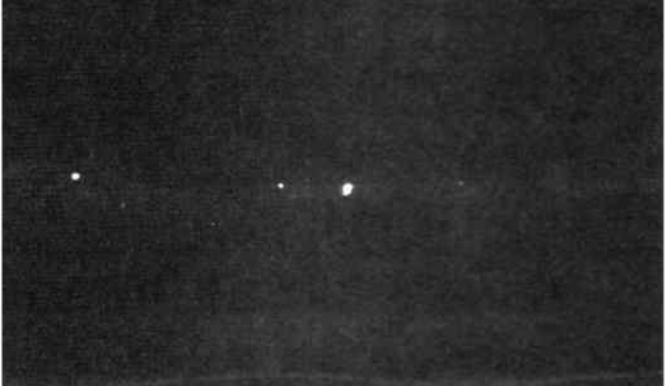

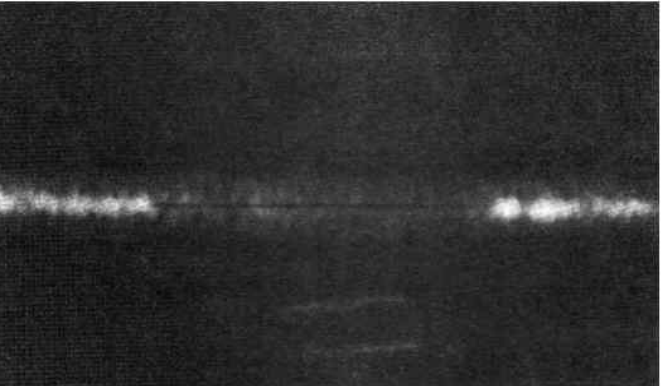

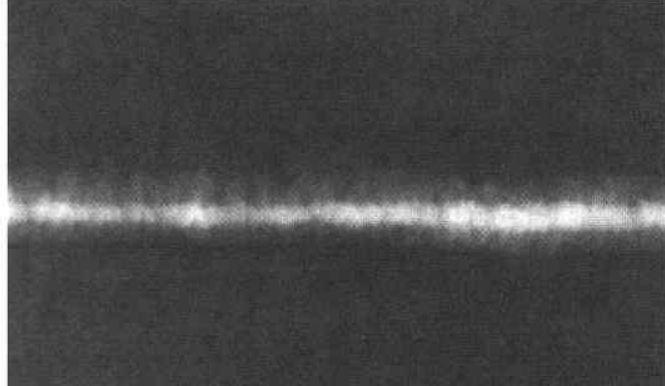

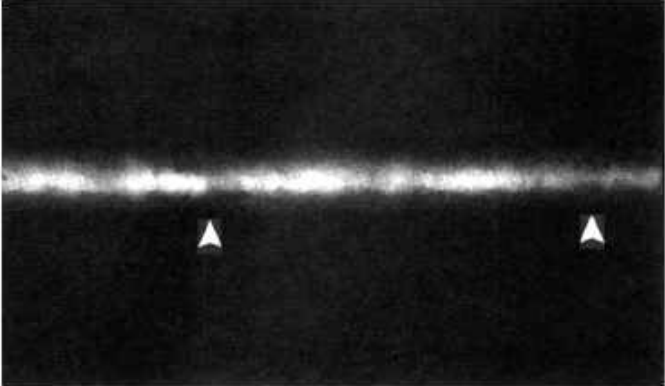

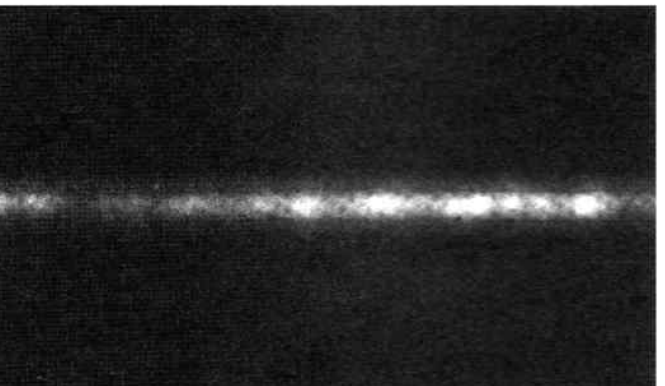

방사선투과 필름 결함 판독

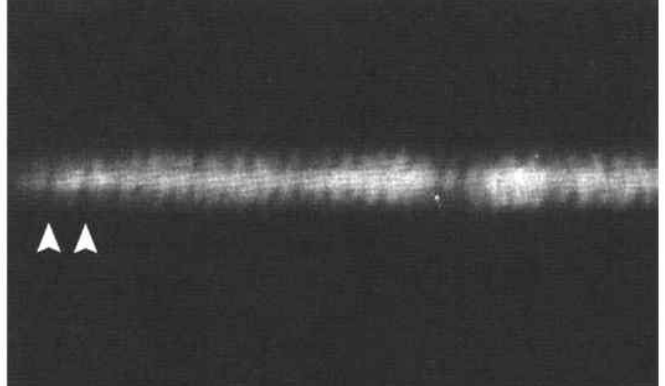

RT 필름은 지시의 모양, 방향, 위치와 연속성을 함께 보고 결함을 구분한다.
출처: NCS 학습모듈 · 피복아크용접 결함부 보수용접 작업, PDF p.86 · 인쇄 p.75 · 그림 3-11 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
결함 식별은 관찰·측정·비파괴검사 결과로 결함의 종류와 범위를 확인하는 단계이고, 보수 판정은 해당 제작물에 적용되는 최신 도면·WPS·검사기준과 그 결과를 비교해 수용 또는 보수를 정하는 별도 단계다. NCS 본문처럼 언더컷·오버랩이 둘 이상의 분류 설명에 함께 등장할 때는 이름만으로 분류하지 않고 적용 분류표와 관찰근거를 같이 쓴다.
핵심 원리
결함을 찾았다고 모두 같은 방법으로 보수하지 않는다. 먼저 결함 종류·위치·범위를 기록하고 적용할 기준과 판을 확인한다. 기준과 비교해 수용 또는 보수를 결정하며, 보수할 때는 결함을 덮지 않고 완전히 제거했는지 확인한 뒤 승인된 WPS로 재용접하고 후검사 결과를 기록한다.
구성요소와 역할
- 치수상 결함: 변형·치수 불량·형상 불량
- 구조상 결함: 기공·슬래그 혼입·융합 불량·용접 균열 등
- 중첩 분류 항목: 언더컷·오버랩은 NCS 설명에서 두 분류에 모두 등장하므로 적용 기준과 문항 조건을 확인
- 검사 결과와 결함 위치·범위 기록
- 적용 도면·WPS·검사기준의 판과 범위
- 보수 승인·결함 제거·재용접·후검사 기록
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 외관·치수·비파괴검사 결과에서 결함 종류와 범위를 기록한다.
- 제작물에 적용되는 도면·계약·WPS·검사기준과 판을 확인한다.
- 검사 결과를 적용 기준과 비교해 수용·보수·추가검사를 결정한다.
- 보수 시 결함을 제거하고 제거면에 잔류 결함이 없는지 확인한다.
- 승인된 조건으로 재용접한 뒤 후검사와 판정 결과를 기록한다.
이상 현상과 원인·대책
- 전체 부재가 휘거나 목표 치수가 벗어나면 치수·형상 결함부터 확인한다.
- 내부 기공이나 선형 균열은 구조상 결함 후보로 보고 위치와 범위를 추가 확인한다.
안전
작업 전 반드시 확인할 사항
- 구판 표의 허용수치나 예열조건을 일반 정답으로 사용하지 않는다. 실제 보수는 최신 적용 기준과 승인된 WPS를 따른다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 결함 분류·관찰근거
- 보수 판정 순서
- 균열 보수 시퀀스
필수 답안 키워드
결함 종류범위적용 기준수용·보수완전 제거후검사
오답 함정
- 결함 이름을 확인하지 않고 덧살용접으로 덮지 않는다.
- 오래된 NCS 표 수치를 현재 모든 제작물의 허용기준으로 단정하지 않는다.
NCS 원문 정리
원문에서 확인한 학습 포인트
- 결함 식별과 기준에 따른 보수 여부 결정을 분리한다.
- 균열은 범위를 확인하고 제거면의 잔류 결함을 검사한 뒤 보수한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
1치수상·구조상 용접결함 분류(출제 예상)이론·개념다음 네 사례를 치수·형상 결함 또는 구조상 결함으로 분류하고 관찰근거를 쓰시오. (가) 용접 후 부재 전체가 각지게 휘어 목표 치수를 벗어남, (나) 비파괴검사에서 용접부 내부의 둥근 기공이 군집으로 확인됨, (다) 용접부에 가느다란 선형 균열이 이어짐, (라) 완성 형상이 도면의 폭·각도와 다름. 언더컷·오버랩처럼 적용 분류에 따라 중첩될 수 있는 항목은 이 사례에 포함하지 않는다.풀기 →2균열 제거·보수 3단계 순서(출제 예상)작업·절차형(필답)문제 그림균열의 위치·범위를 검사하고 적용 기준과 승인된 WPS에 따라 보수하기로 결정한 상태다. 그림 카드 세 장을 실제 작업 순서로 배열하시오. 허용치·예열온도 같은 수치는 추정하지 마시오.풀기 →
