1601050111피복아크용접 맞대기용접
PDF 43쪽 · 인쇄 31쪽 · 그림 2-1 및 자세 표
수행내용: 피복아크 맞대기·필릿용접 자세와 표기
NCS 원문 확인(출제 예상)(+보강용)
피복아크 맞대기용접 자세
제2과목 용접 및 안전관리 · 아크용접
30초 이해
1G / 2G / 3G / 4G
아래보기 / 수평 / 수직 / 위보기 맞대기용접 자세다.
헷갈리는 개념 비교
- × G와 F를 바꾸지 않음
- × 자세 번호만으로 용접방법 전체를 단정하지 않음
- × 자세기호만 외우고 모재·용접선 설치를 반대로 쓰지 않음
시험에 쓰는 핵심어
GF수평수직위보기용융지
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
순서형
1G 아래보기 맞대기용접 6단계
사진을 개선면 준비, 가용접, 역변형, 루트용접, 크레이터 정리, 완성검사 순서로 배열한다.
루트간격가용접역변형
기출부터 직접 풀기 순서형
3G 수직상진 맞대기용접 4단계
사진을 수직 고정, 가용접·역변형, 수직상진 루트용접, 층간청소·검사 순서로 배열한다.
수직 고정상진짧은 아크
기출부터 직접 풀기 순서형
2G 수평 맞대기용접 6단계
사진을 수평선 고정, 가용접, 루트용접, 패스별 각도 조정, 마감비드, 굽힘시험 순서로 배열한다.
용접선 수평루트패스상부 언더컷
기출부터 직접 풀기 순서형
4G 위보기 맞대기용접 5단계
사진을 위보기 고정, 가용접·루트간격 확인, 소폭 루트용접, 다층용접, 완성비드·시험 순서로 배열한다.
개선면 아래낙하물 방호짧은 아크
기출부터 직접 풀기 보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 맞대기·필릿 용접 자세 표기를 구분한다.
- F·H·V·OH 자세와 1G~4G·1F~4F의 관계를 설명한다.
- 1G·2G·3G·4G의 설치와 중력 영향을 구분한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

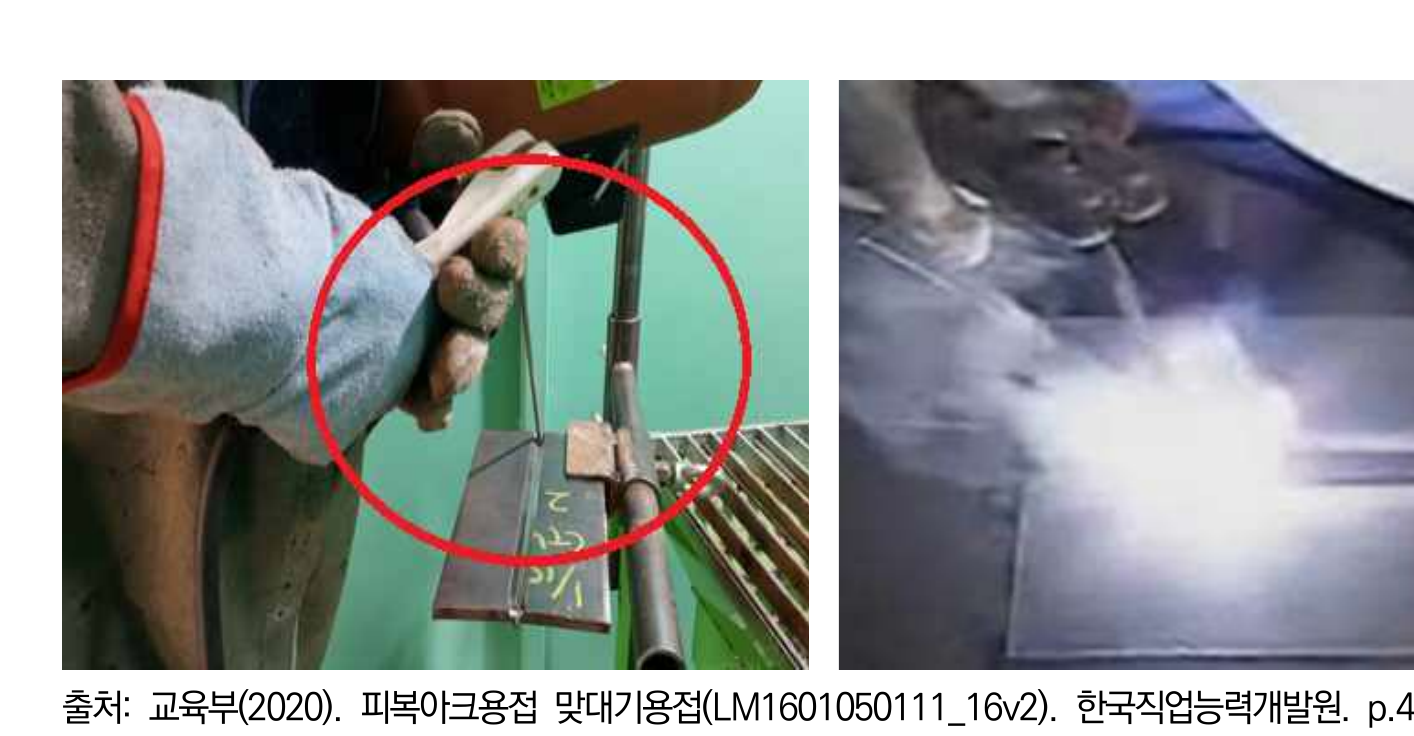

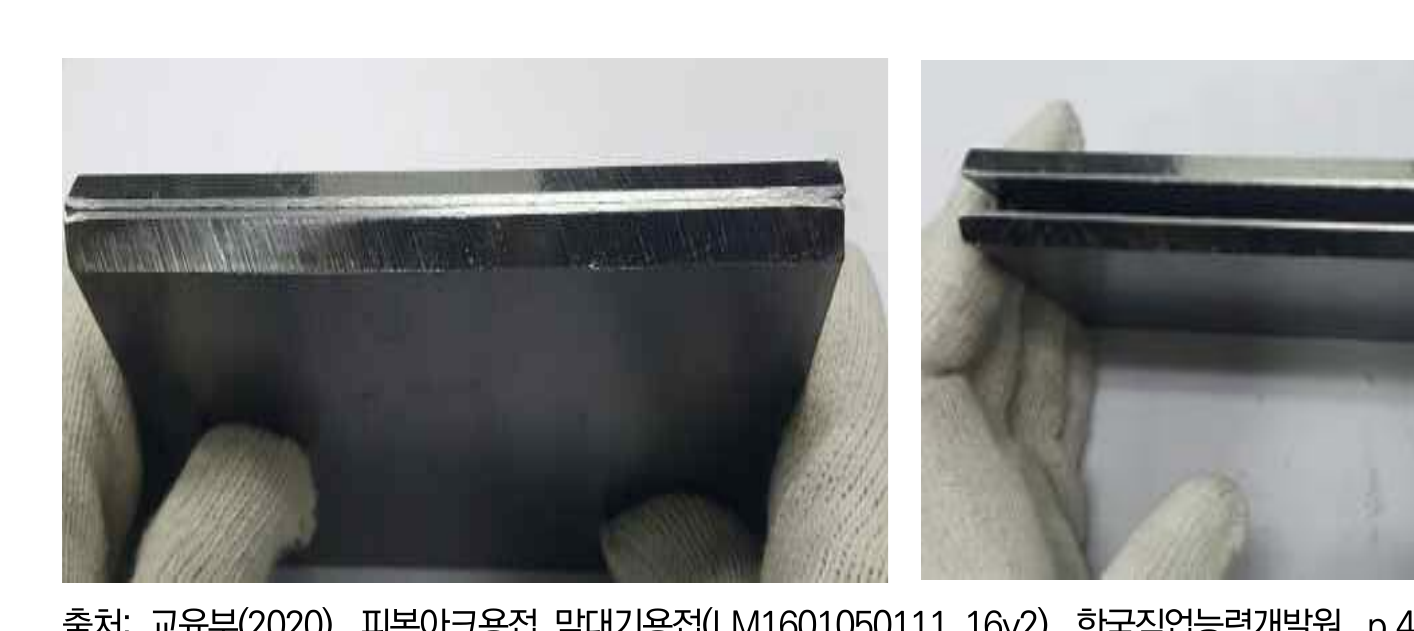

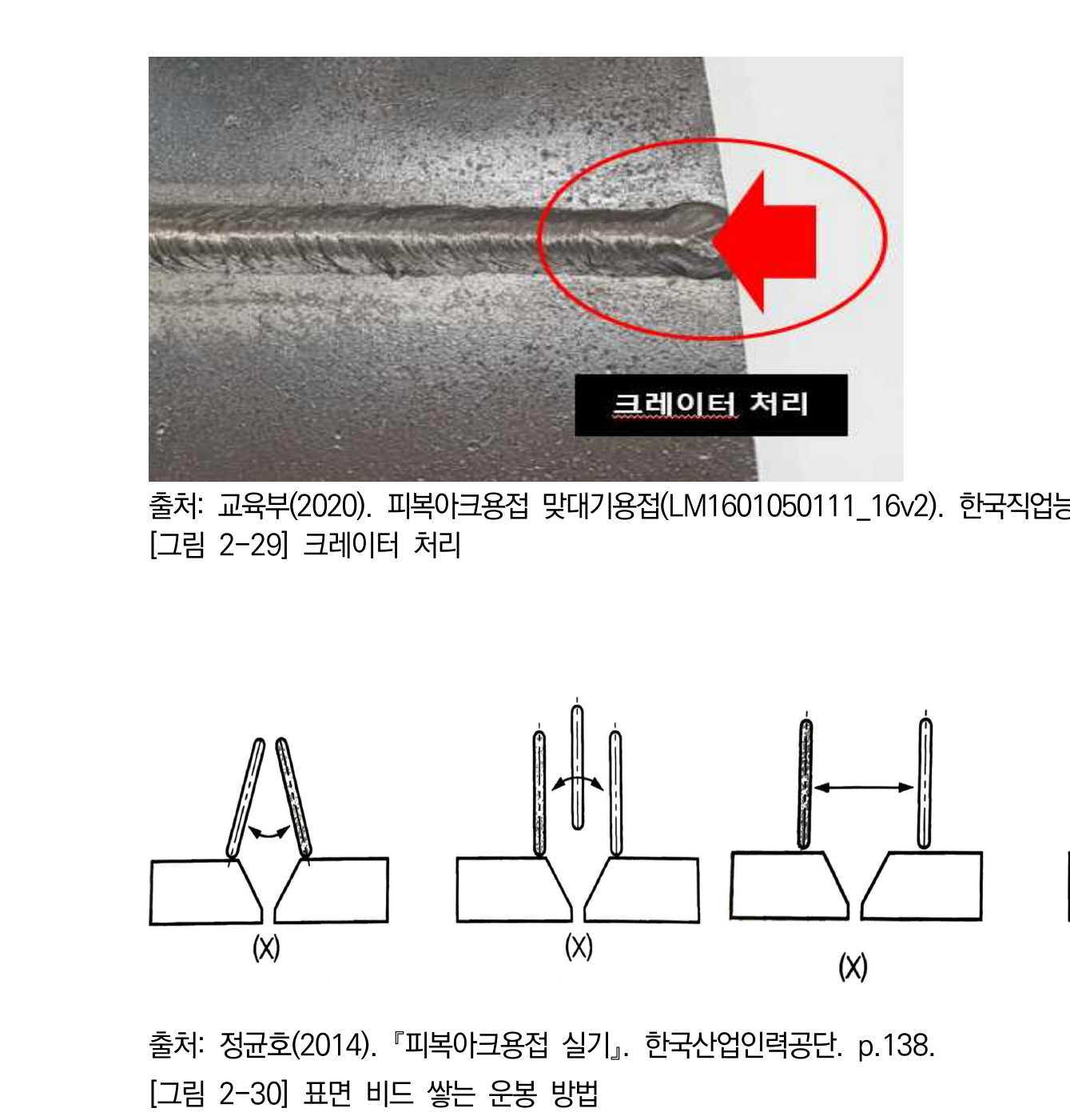

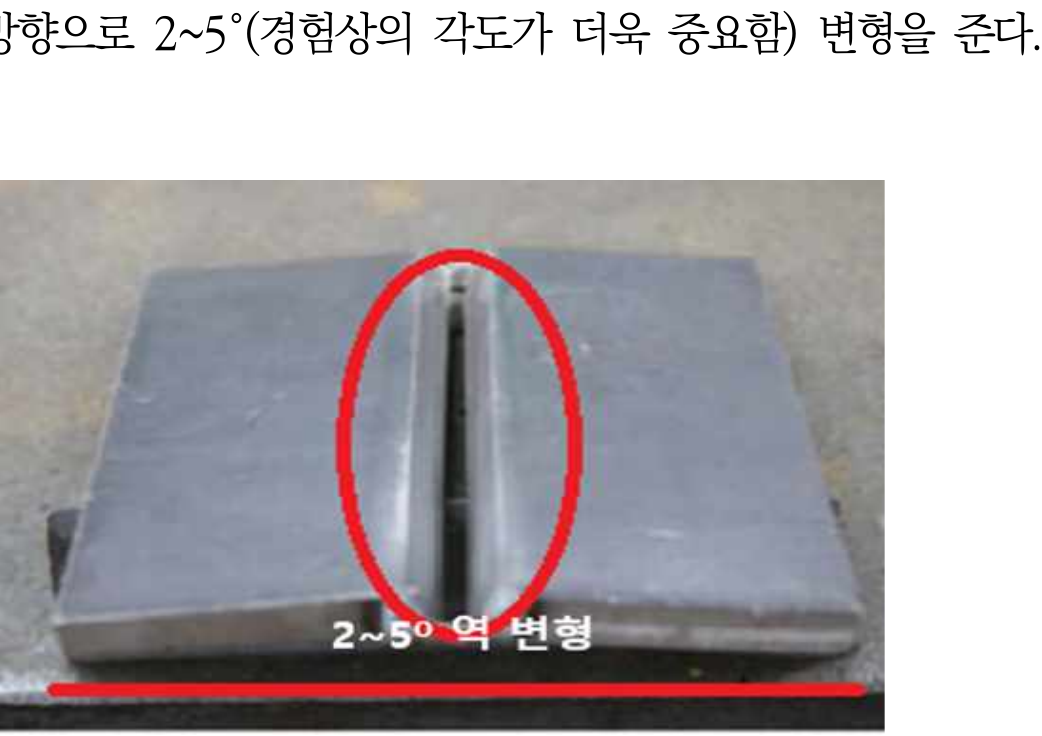

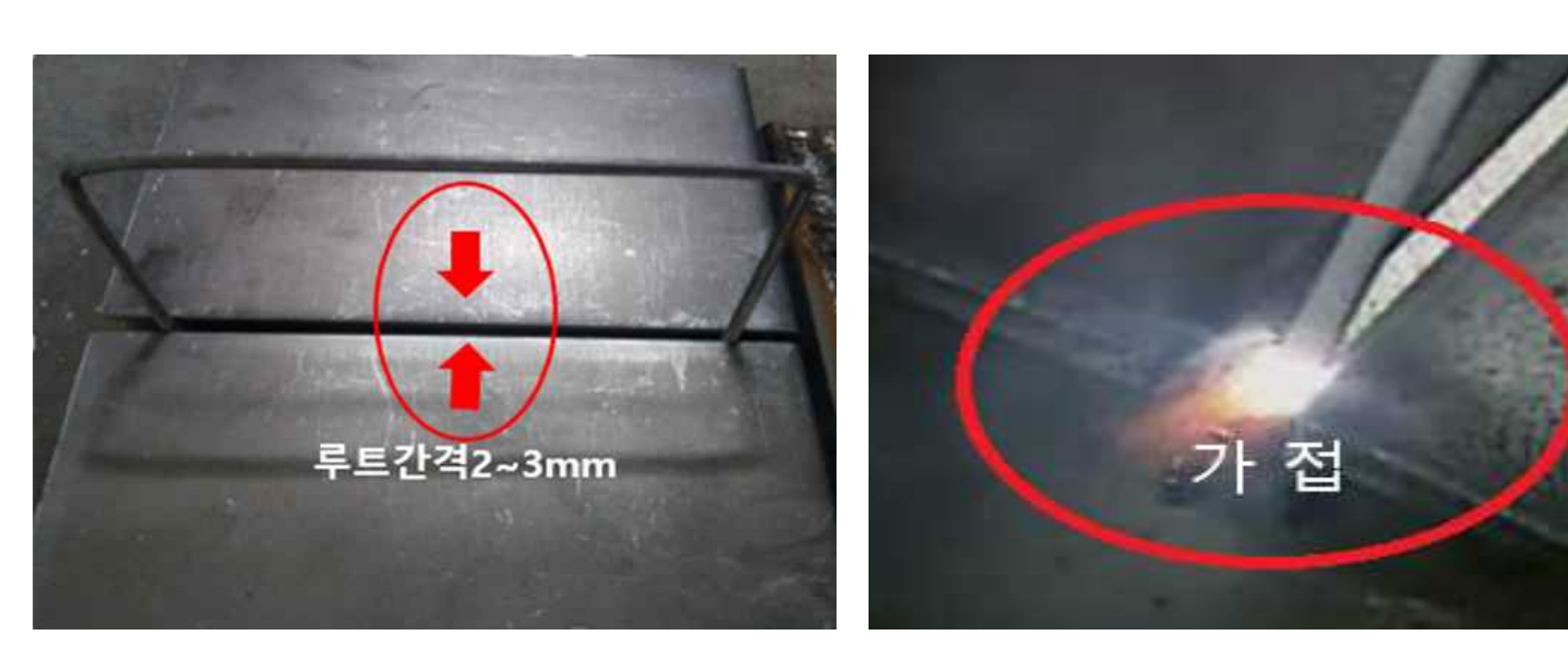

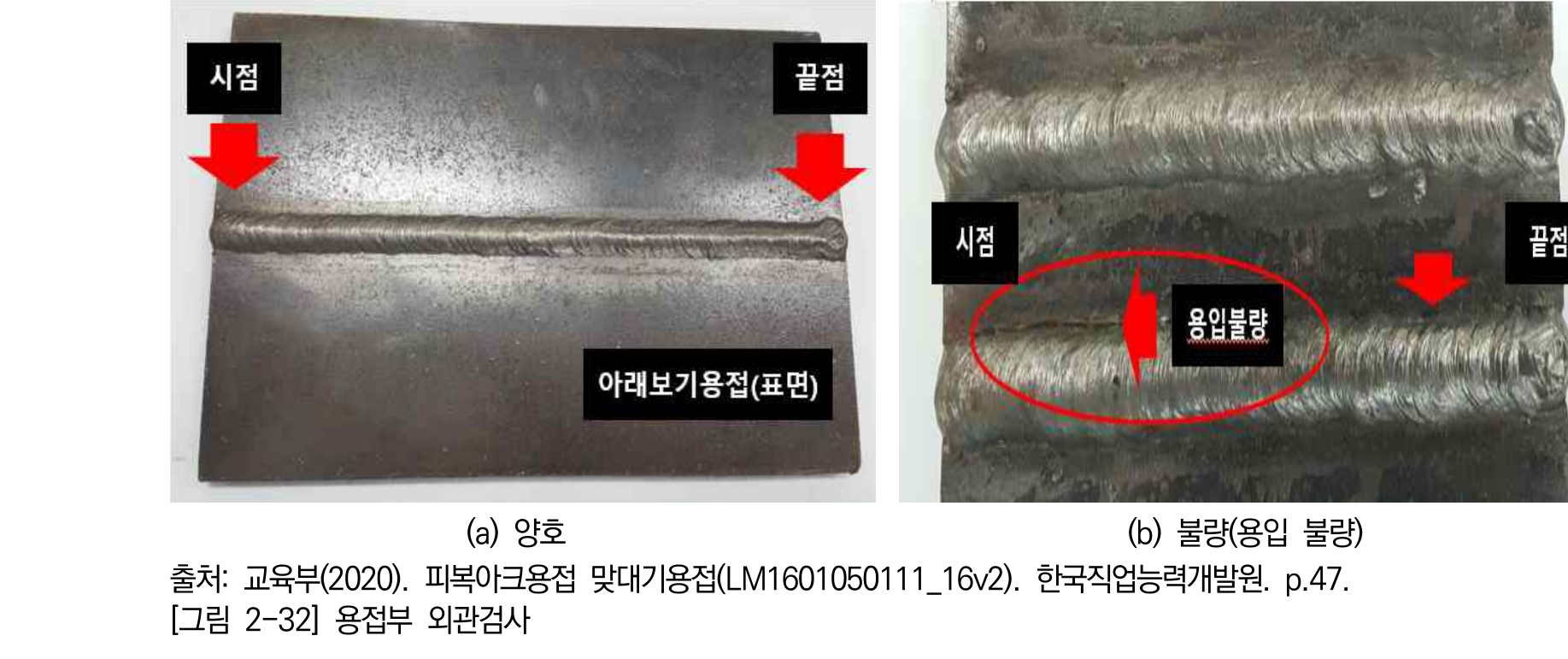

1G 아래보기 맞대기용접 6단계
개선면·루트간격 확인 → 가용접 → 역변형 설정 → 루트패스·열쇠구멍 유지 → 크레이터·층간 청소 → 표면·이면 비드 검사 순이다.
출처: NCS 학습모듈 · 피복아크용접 맞대기용접, PDF p.65 · 인쇄 p.53 · 그림 2-20 외 · 교육 목적 출처 표시 사용

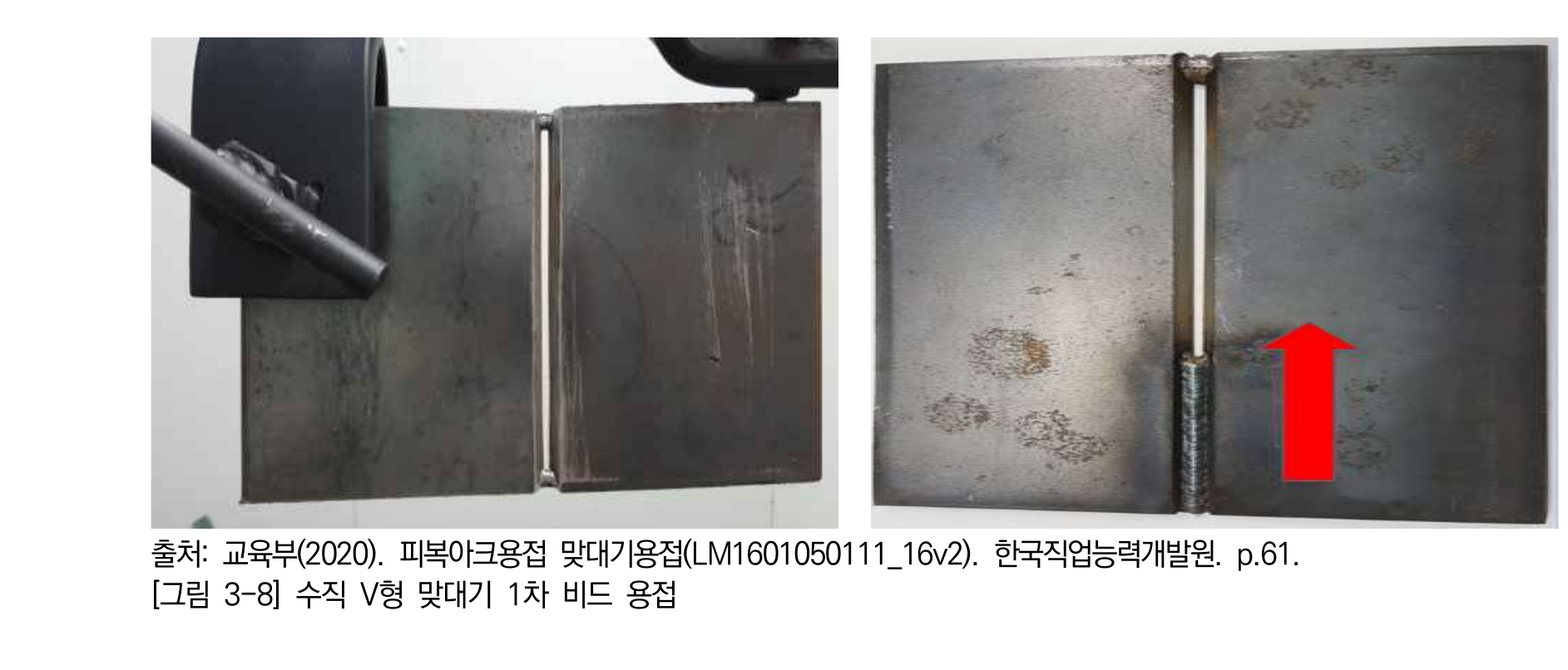

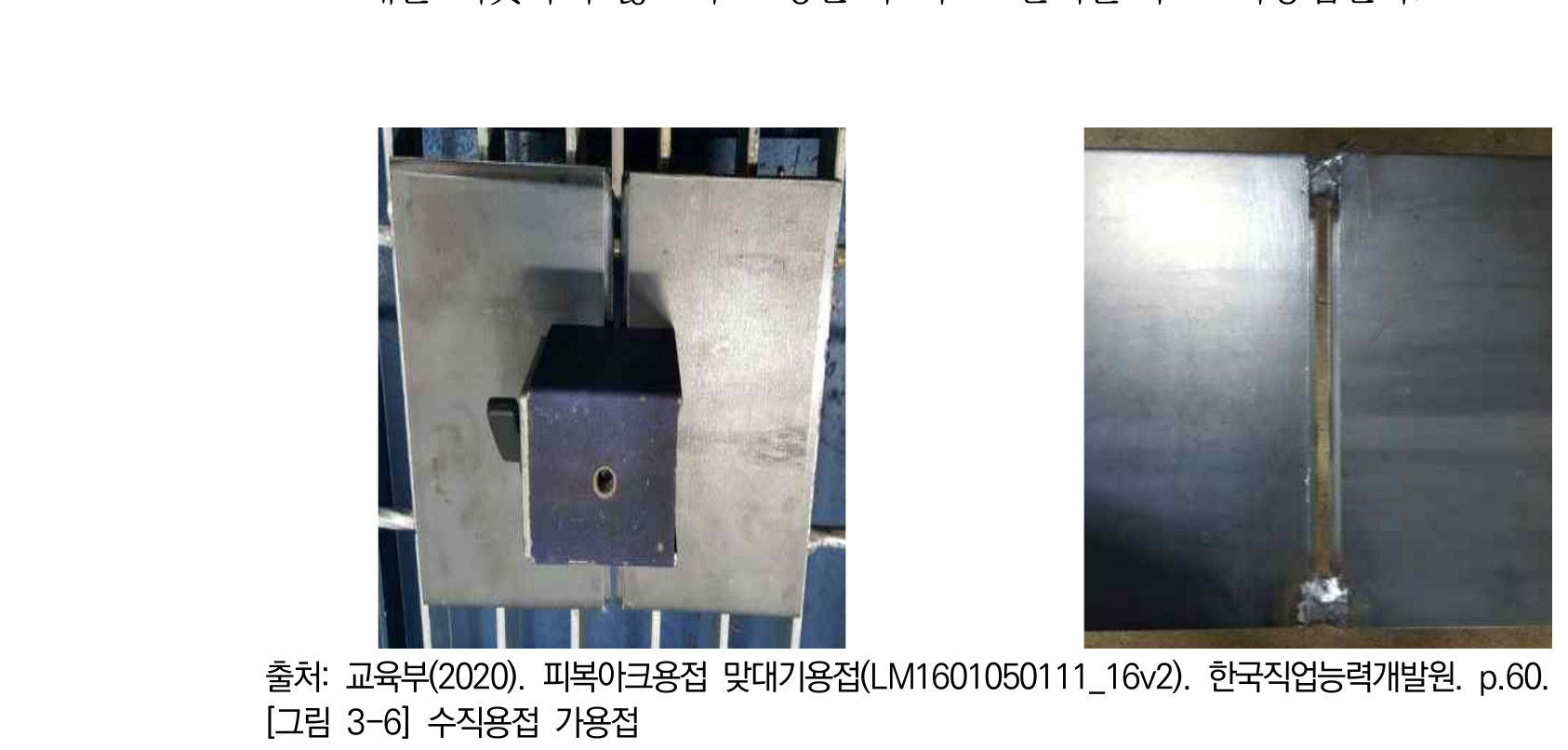

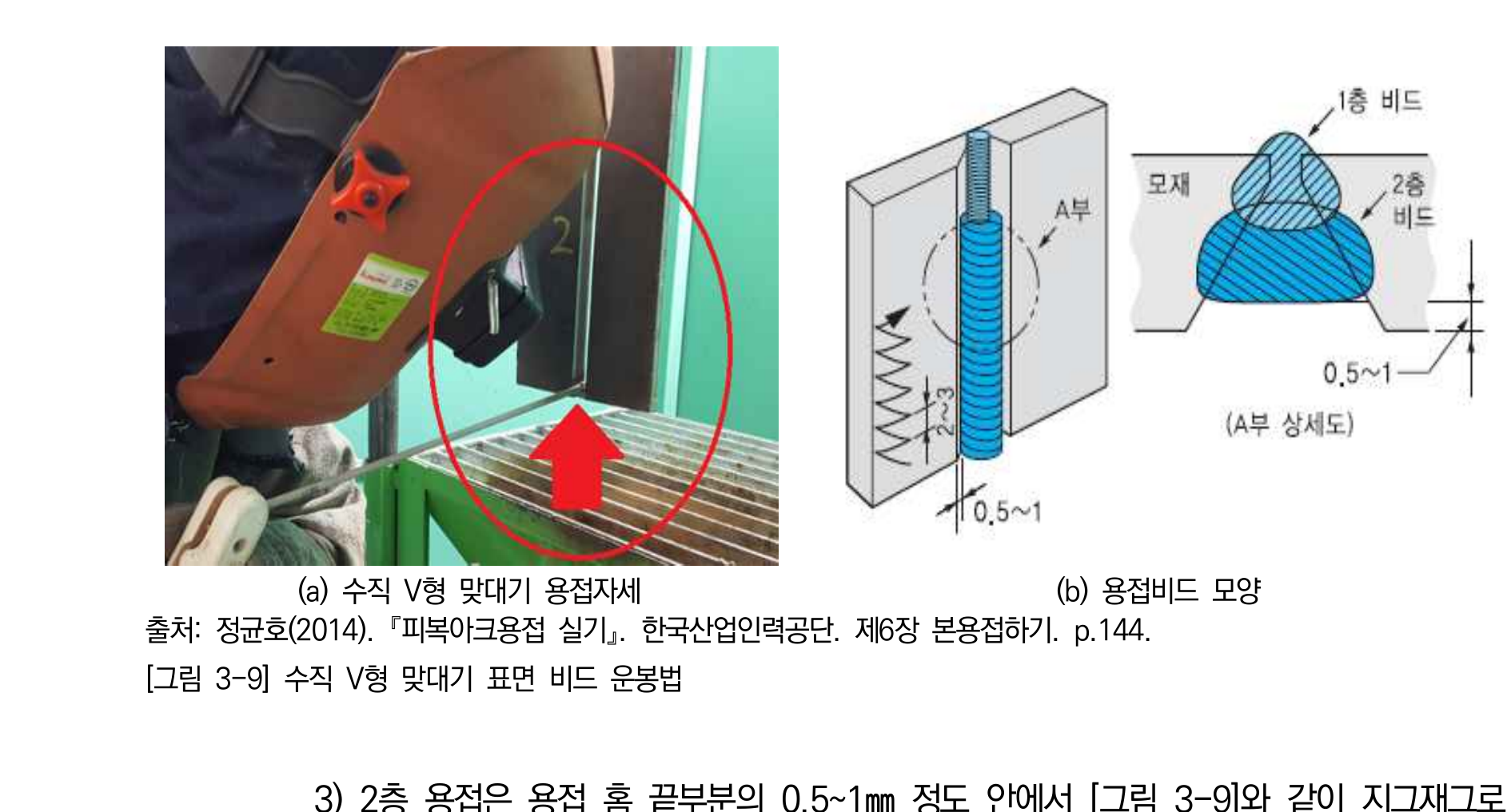

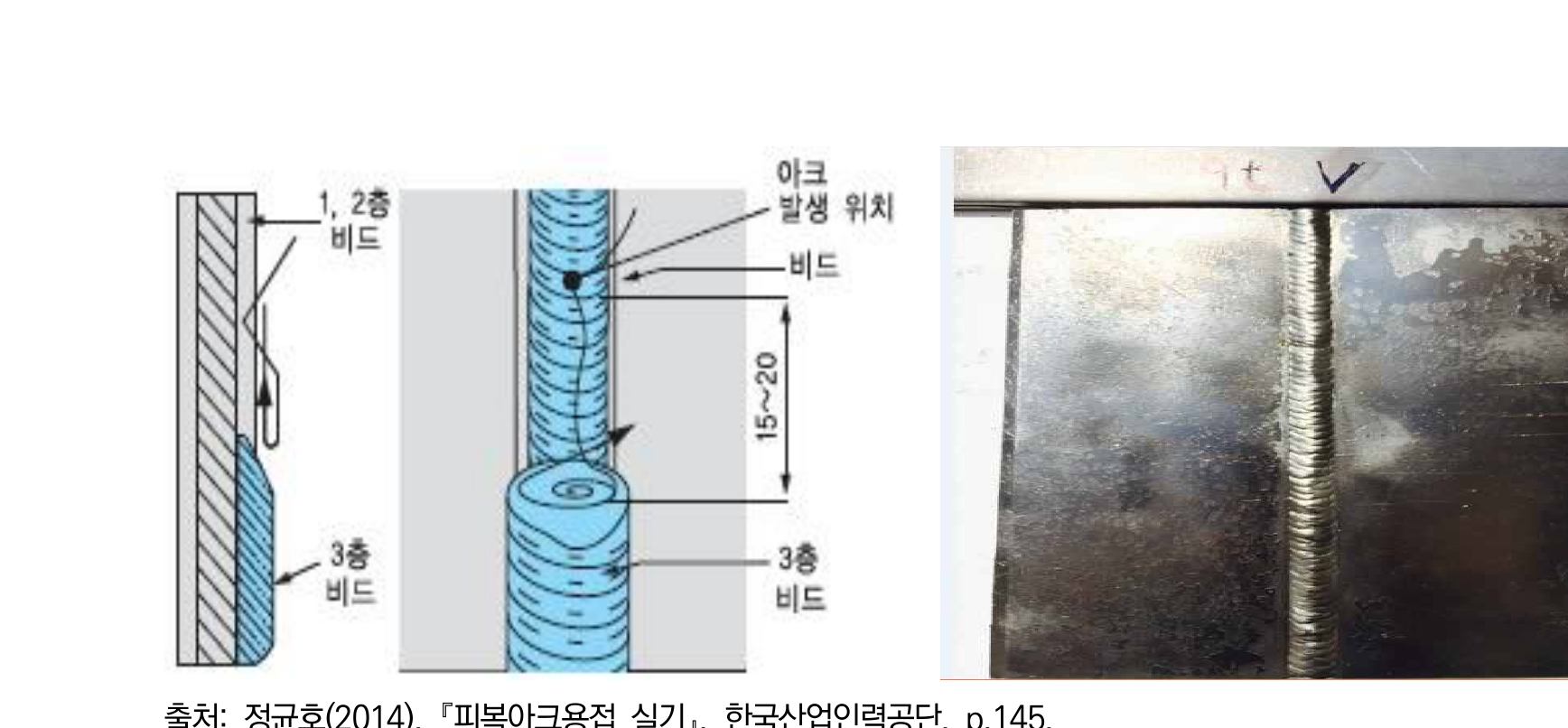

3G 수직상진 맞대기용접 4단계
모재 수직 고정 → 루트간격·가용접·역변형 확인 → 짧은 아크로 수직상진 루트패스 → 층간청소 후 충전·마감 및 외관검사 순이다.
출처: NCS 학습모듈 · 피복아크용접 맞대기용접, PDF p.86 · 인쇄 p.74 · 그림 3-6 외 · 교육 목적 출처 표시 사용

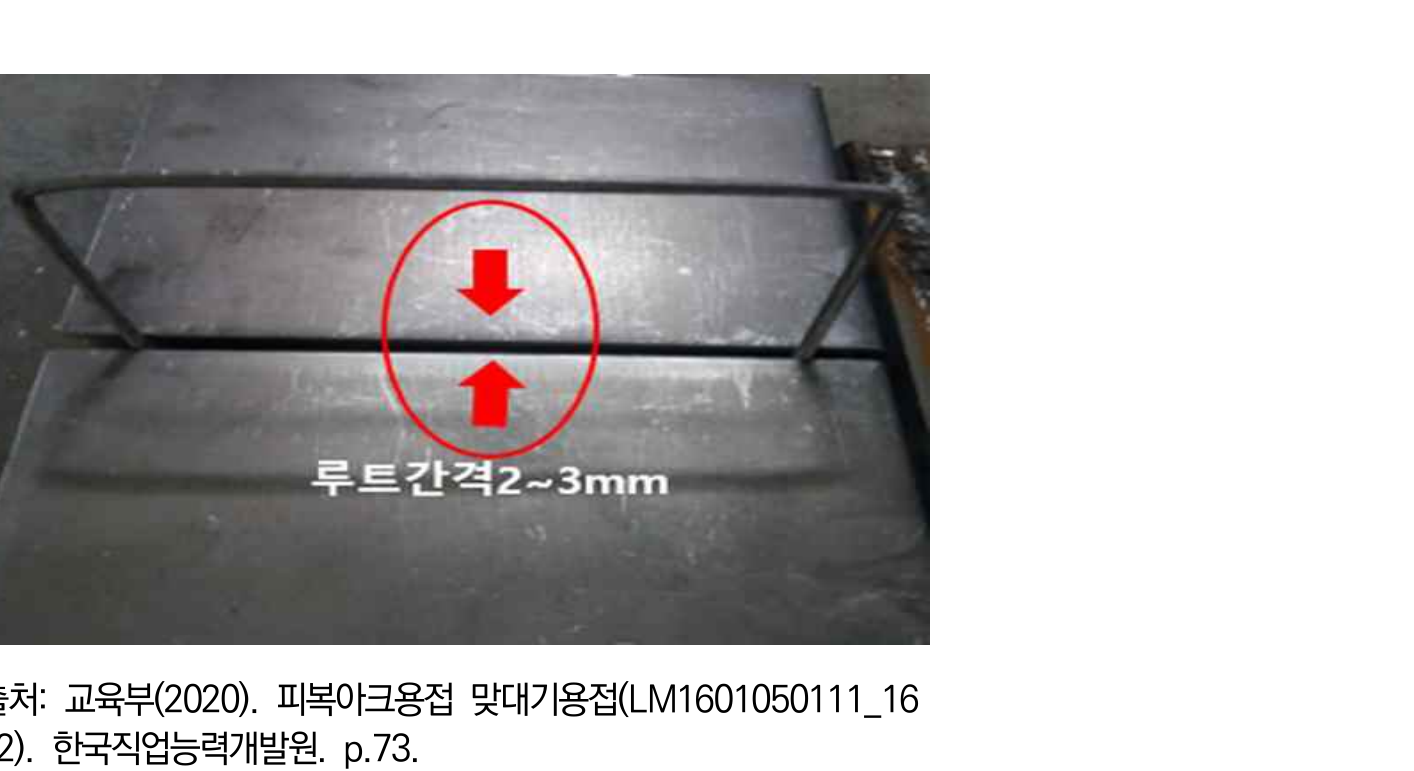

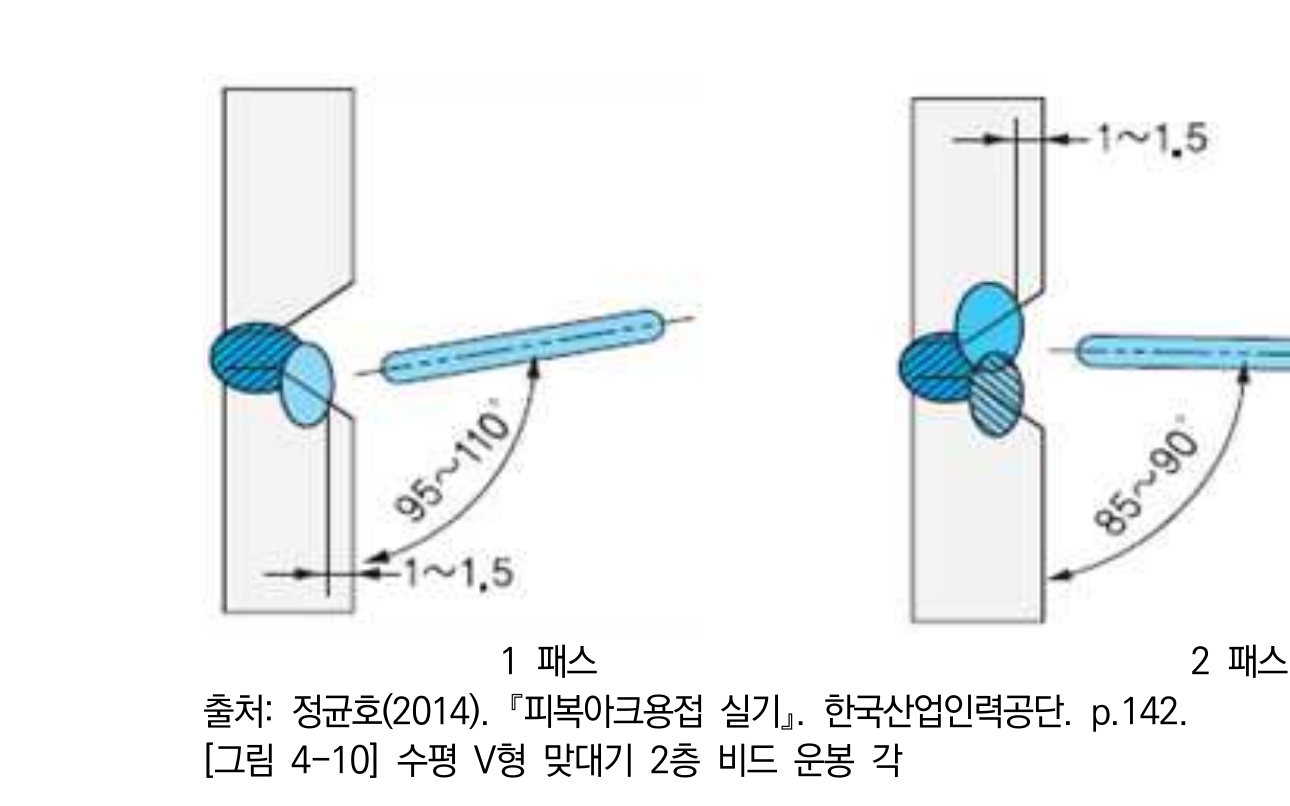

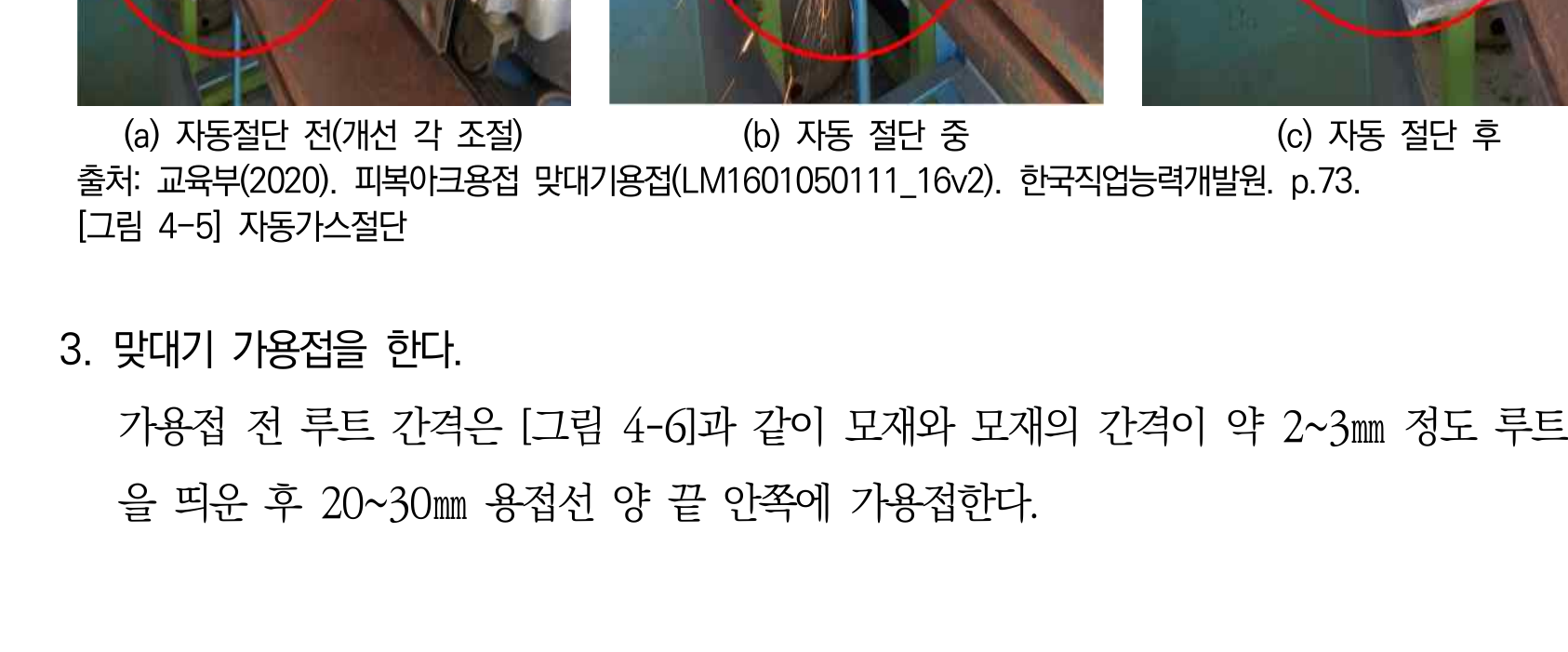

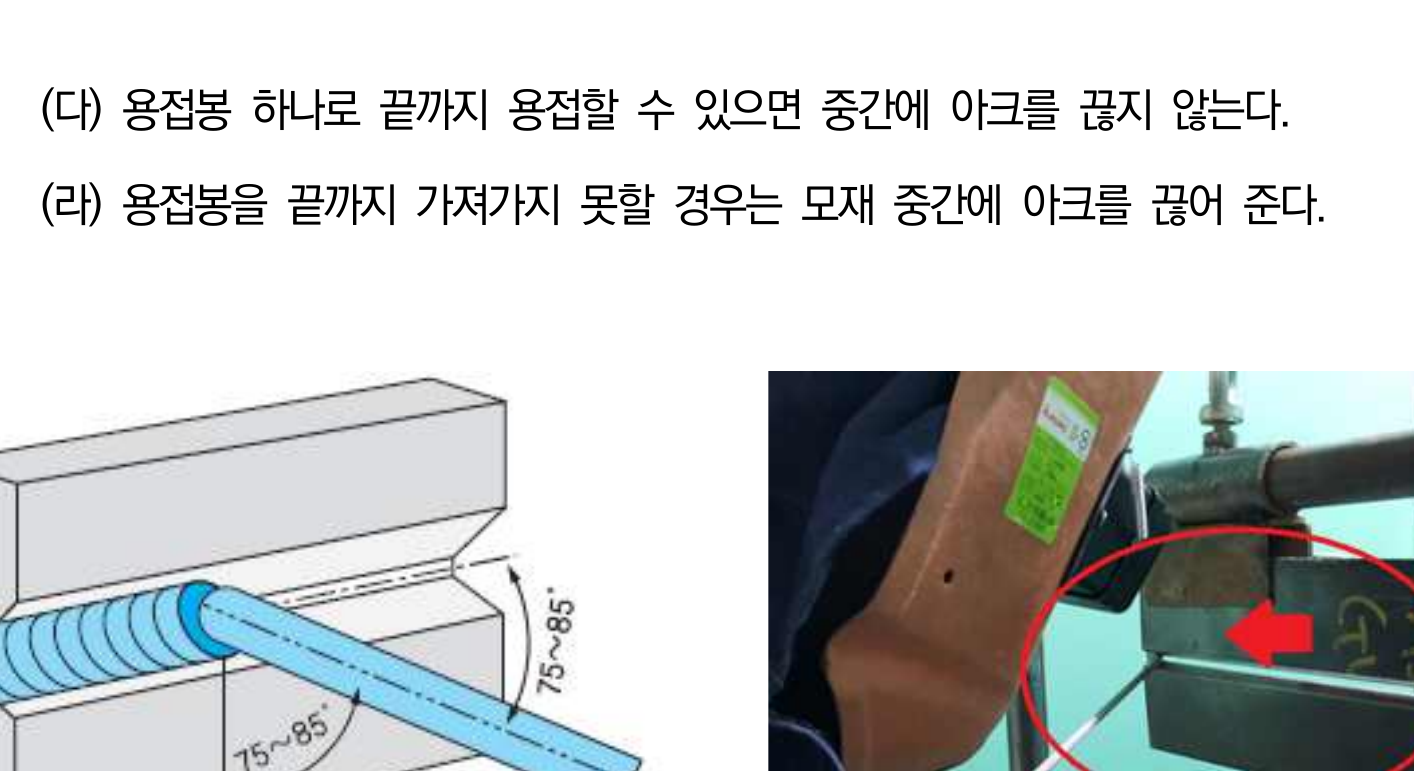

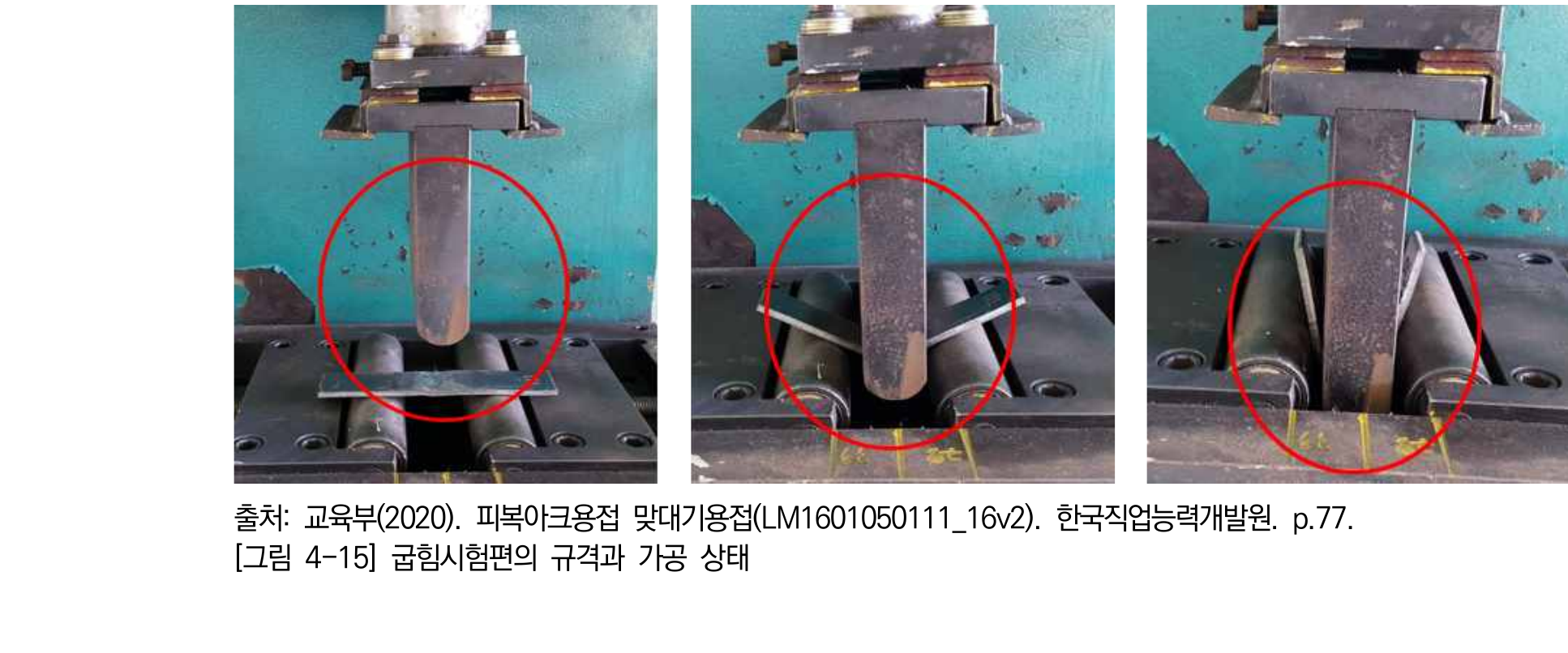

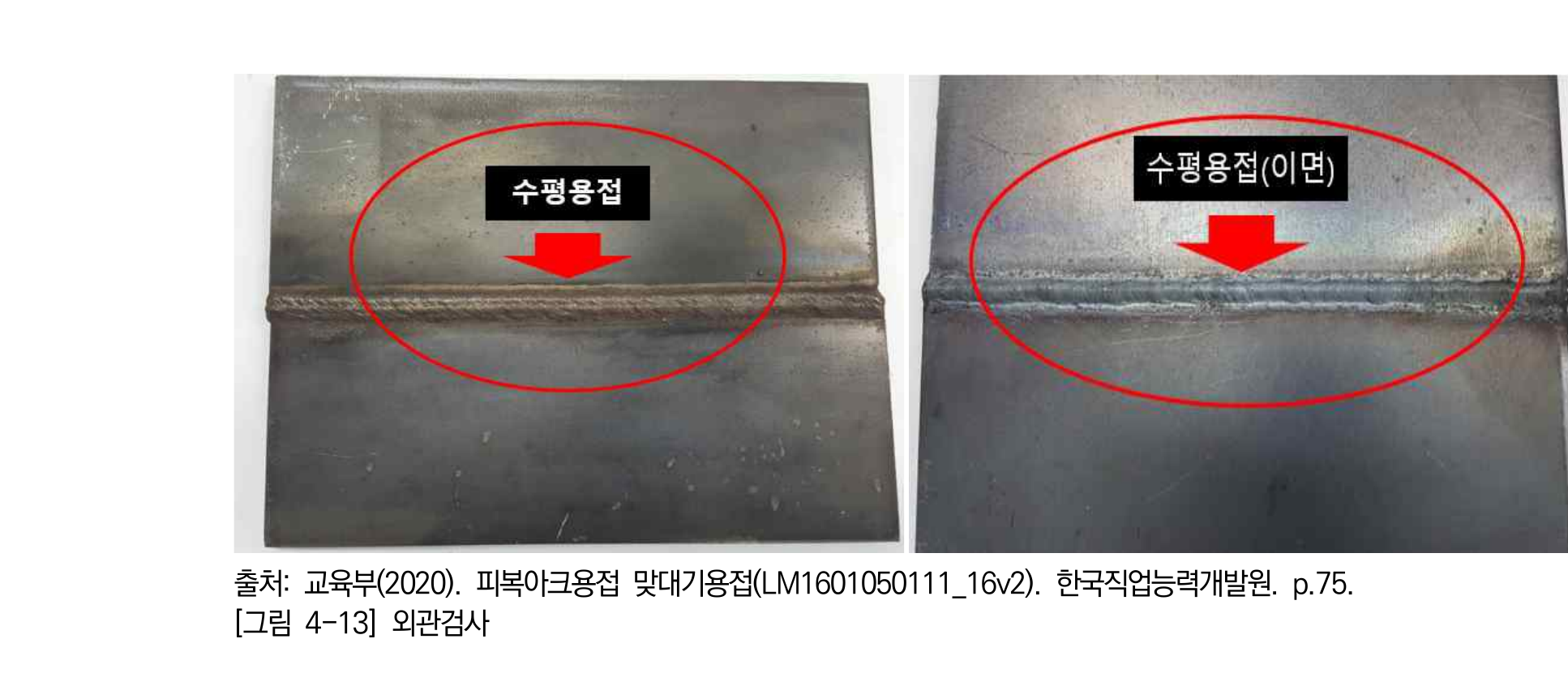

2G 수평 맞대기용접 6단계
용접선 수평 고정 → 루트간격·가용접 → 루트패스 → 하부·상부 패스별 작업각 조정 → 마감비드·외관검사 → 굽힘시험 순이다.
출처: NCS 학습모듈 · 피복아크용접 맞대기용접, PDF p.100 · 인쇄 p.88 · 그림 4-5 외 · 교육 목적 출처 표시 사용

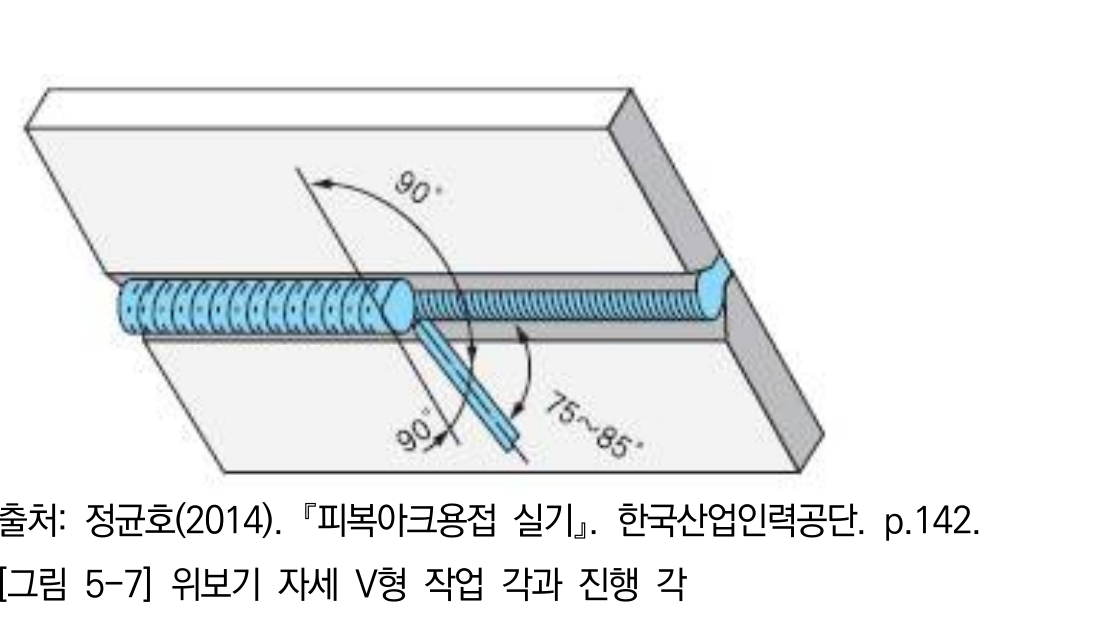

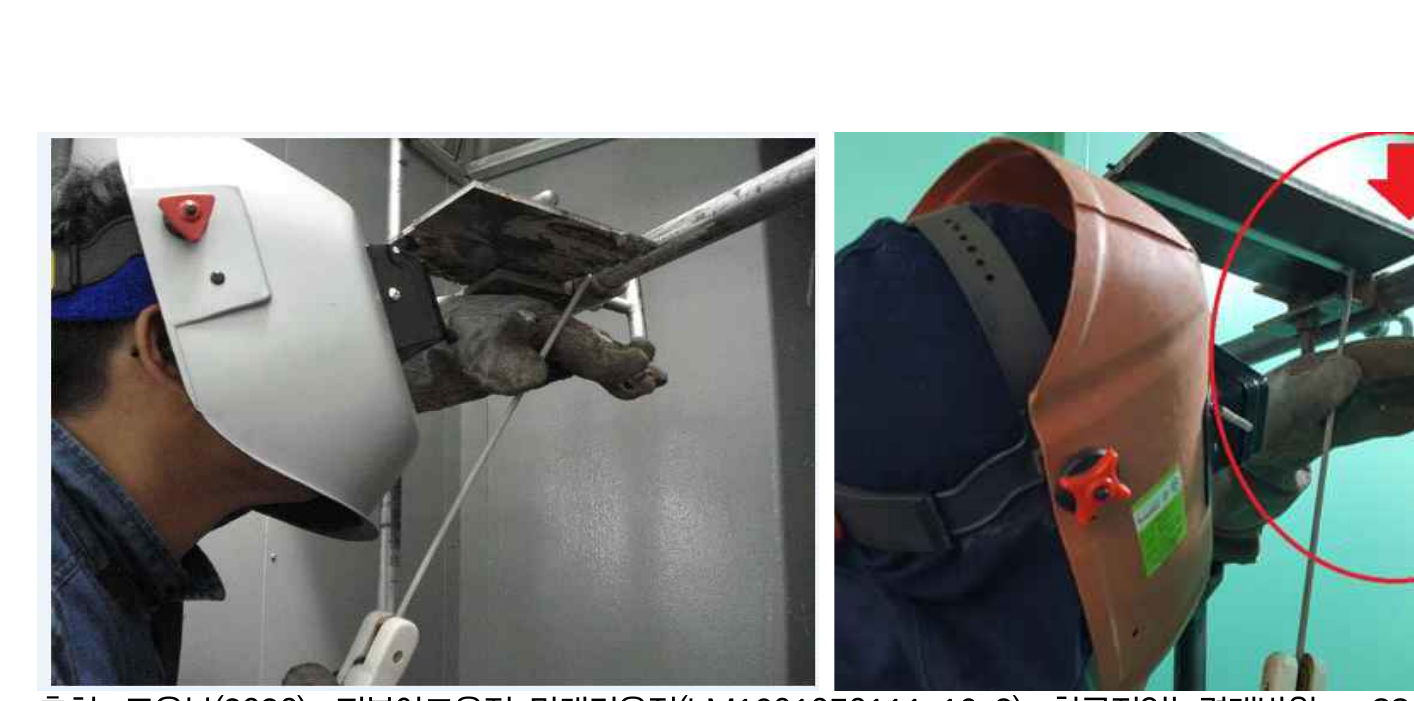

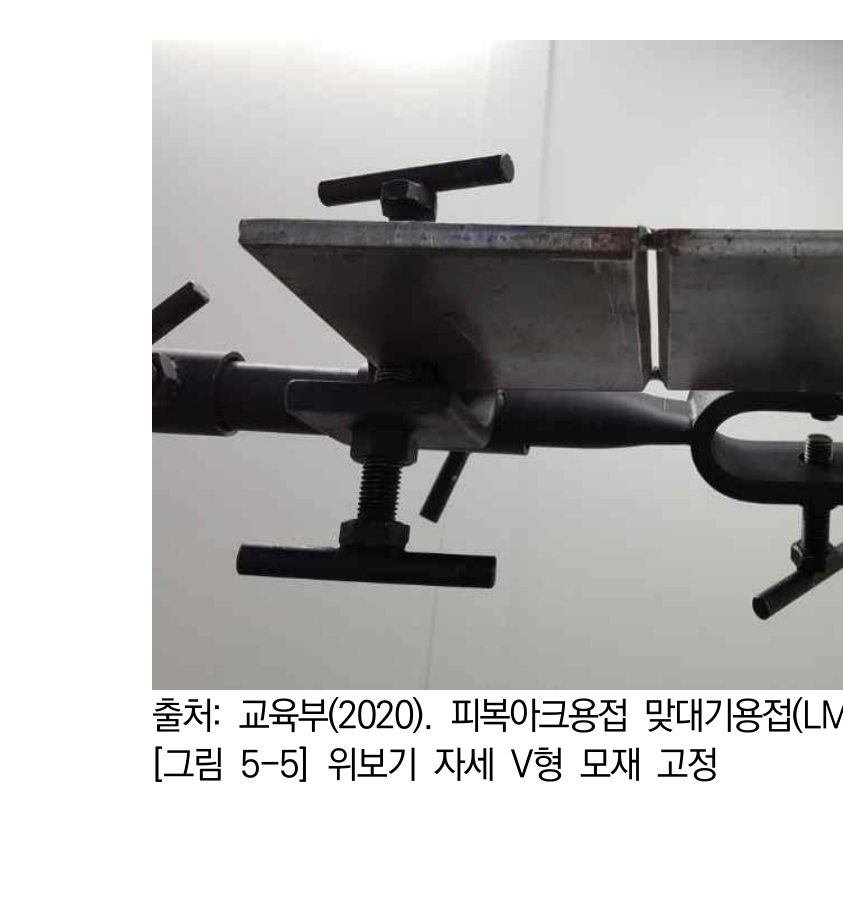

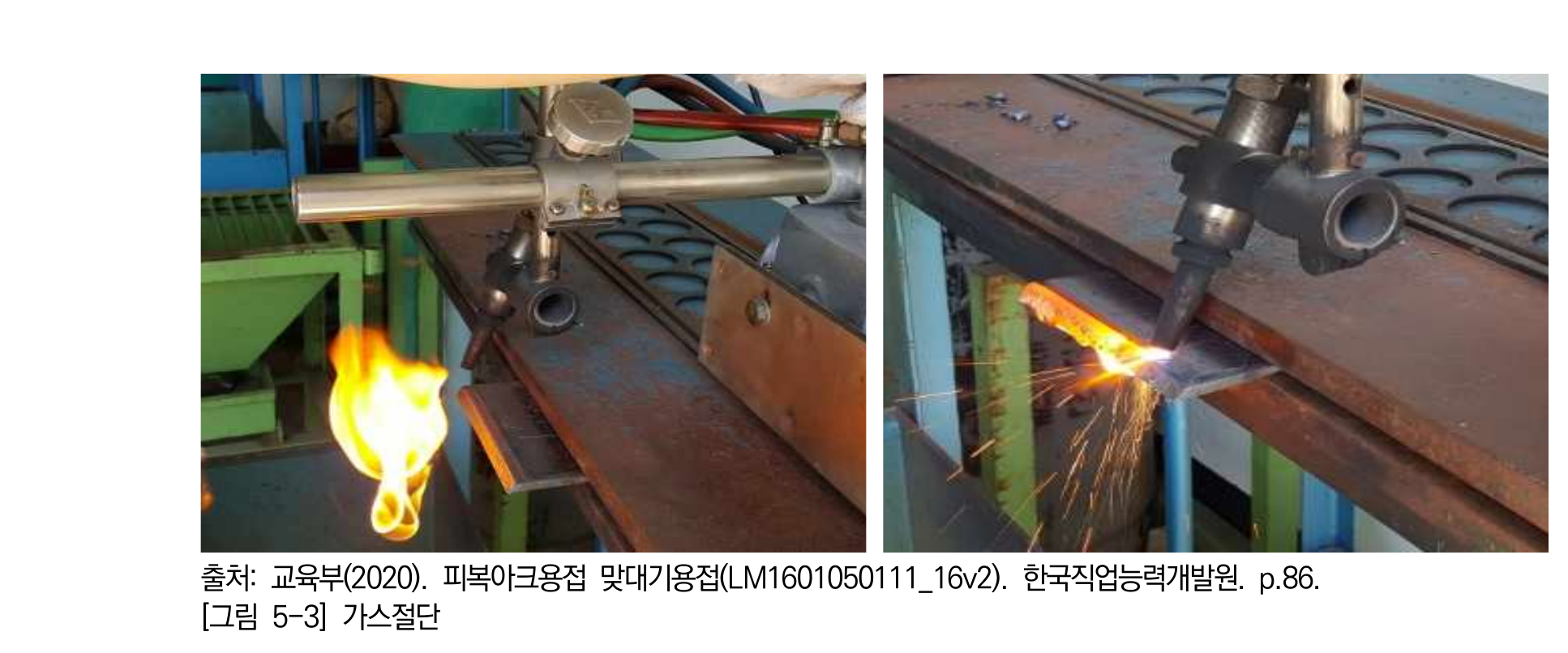

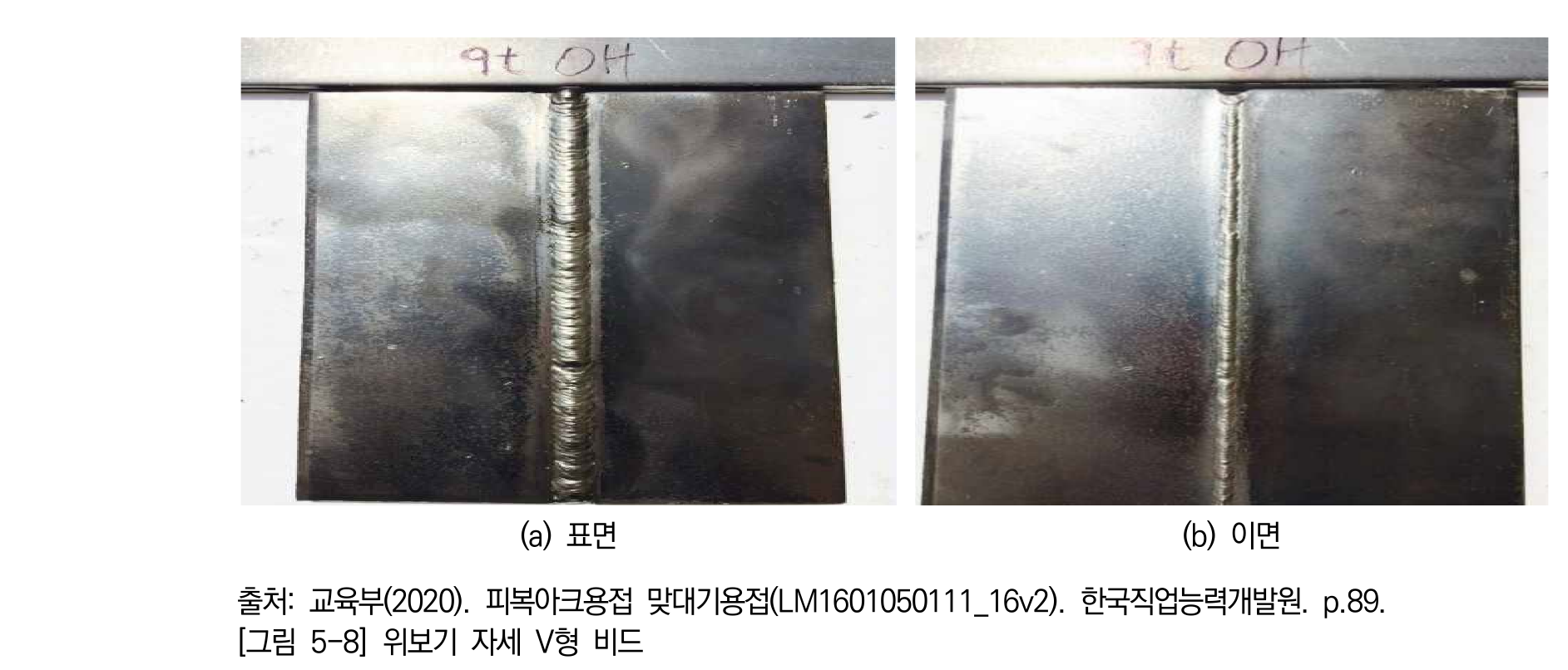

4G 위보기 맞대기용접 5단계
개선면이 아래를 향하도록 고정 → 가용접·간격 확인 → 짧은 아크·소폭 운봉으로 루트패스 → 층간청소 후 다층용접 → 표면·이면 비드와 굽힘시험 순이다.
출처: NCS 학습모듈 · 피복아크용접 맞대기용접, PDF p.116 · 인쇄 p.104 · 그림 5-4~5-5 외 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
용접 자세는 용접부의 방향과 작업자 위치를 표준화해 나타내는 분류이며, 맞대기용접은 G, 필릿용접은 F 표기와 함께 아래보기·수평·수직·위보기 자세를 구분한다.
핵심 원리
중력 방향과 용융금속의 거동이 자세에 따라 달라지므로 같은 전류·속도라도 운봉·아크길이·용융지 관리가 달라진다. 자세 표기는 단순 명칭이 아니라 작업조건 선택의 기준이다. 2G는 판을 세우고 용접선을 수평으로 두어 상부 언더컷과 하부 오버랩을 관리한다. 3G는 수직상진 또는 지정 진행방향으로 양측 체류와 작은 용융지를 유지한다. 4G는 머리 위에서 낙하와 용융지 처짐을 통제한다.
구성요소와 역할
- G: 맞대기용접 자세
- F: 필릿용접 자세
- H: 수평
- V: 수직
- OH: 위보기
- 1~4 자세 번호
- 1G 아래보기
- 2G 수평
- 3G 수직
- 4G 위보기
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 도면에서 맞대기인지 필릿인지 먼저 구분한다.
- 용접부 면의 방향과 작업자의 용접방향을 확인한다.
- 해당 G·F 및 H·V·OH 표기를 연결한다.
- 자세에 맞는 작업발판·보호구·용융지 제어 조건을 확인한다.
- WPS의 자세·진행방향을 확인한다.
- 자세별 모재 설치와 작업각을 맞춘다.
- 루트·충전·마감 패스를 청소하며 수행한다.
이상 현상과 원인·대책
- 수직·위보기에서 용융금속 처짐은 전류·운봉·속도·아크길이를 함께 점검한다.
- 2G의 상부 언더컷·하부 오버랩, 3G의 용융지 처짐, 4G의 낙하·용락을 구분한다.
안전
작업 전 반드시 확인할 사항
- 위보기 작업은 불티·슬래그 낙하에 대비해 눈·얼굴·목 보호와 주변 차폐를 강화한다.
- 2G·3G는 작업물 고정을, 4G는 얼굴·목·상체의 낙하물 방호를 강화한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 자세 기호 쓰기
- 그림과 자세 연결
- 맞대기·필릿 구분
- 자세별 주의사항
- 1G·2G·3G·4G 식별
- 자세별 결함·조치
필수 답안 키워드
GF수평수직위보기용융지2G3G
오답 함정
- G와 F를 바꾸지 않음
- 자세 번호만으로 용접방법 전체를 단정하지 않음
- 자세기호만 외우고 모재·용접선 설치를 반대로 쓰지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 작업 자세별 용접 조건과 수행방법을 구분해 실습하도록 한다.
- 각 자세는 독립된 작업조건·운봉·패스배치·검사 과제로 연습한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
11G 아래보기 맞대기용접 6단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 1G 아래보기 맞대기용접 6단계의 올바른 순서로 배열하시오.풀기 →23G 수직상진 맞대기용접 4단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 3G 수직상진 맞대기용접 4단계의 올바른 순서로 배열하시오.풀기 →32G 수평 맞대기용접 6단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 2G 수평 맞대기용접 6단계의 올바른 순서로 배열하시오.풀기 →44G 위보기 맞대기용접 5단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 4G 위보기 맞대기용접 5단계의 올바른 순서로 배열하시오.풀기 →5피복아크 맞대기용접 자세 예상문제(출제 예상)작업·절차형(필답)피복아크 맞대기용접 자세의 작업 또는 점검 순서를 작업 전 안전조치를 포함하여 4단계 이상으로 쓰시오.풀기 →
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
자세 그림은 원문 자산의 공개 검수 전 연결하지 않는다. 자세 기호와 진행방향은 문제의 적용 규격·WPS 표기를 따른다.
