제3과목 · 배관·밸브·이음
수격방지
핵심 정리
개념 핵심
- 1. 유체 성질과 압력·온도를 확인한다. 2. 밸브 기능과 유동 방향을 구분한다. 3. 체결·밀봉면·개스킷·부식 상태로 누설 원인을 찾는다. 조건이나 단위가 제시된 경우에는 생략하지 말고 정답 문장에 다시 대입해 확인합니다.
Step 1 · Definition
정의
- 유체 성질과 압력·온도를 확인한다.
- 밸브 기능과 유동 방향을 구분한다.
- 체결·밀봉면·개스킷·부식 상태로 누설 원인을 찾는다.
조건이나 단위가 제시된 경우에는 생략하지 말고 정답 문장에 다시 대입해 확인합니다.
Visual learning
사진·그림으로 구조 먼저 이해하기
검증된 NCS 사진과 외부 공개 자료를 우선 사용하고, 적합한 자료가 없을 때만 자체 제작 도식을 사용합니다.

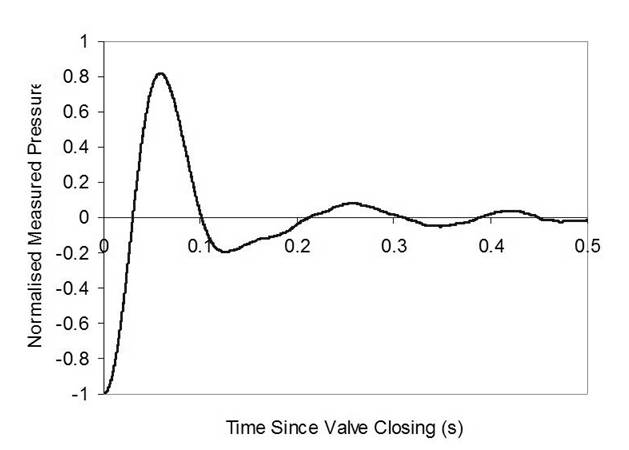

밸브 폐쇄 뒤 나타나는 수격 압력파
밸브를 급히 닫으면 한 번의 충격으로 끝나는 것이 아니라 압력파가 왕복하며 감쇠할 수 있습니다. 충격음·배관 진동과 밸브 조작 시점이 함께 나타나는지 확인하세요.
출처: Wikimedia Commons 원본 정보 · 원본 파일 · Donebythesecondlaw · Public domain

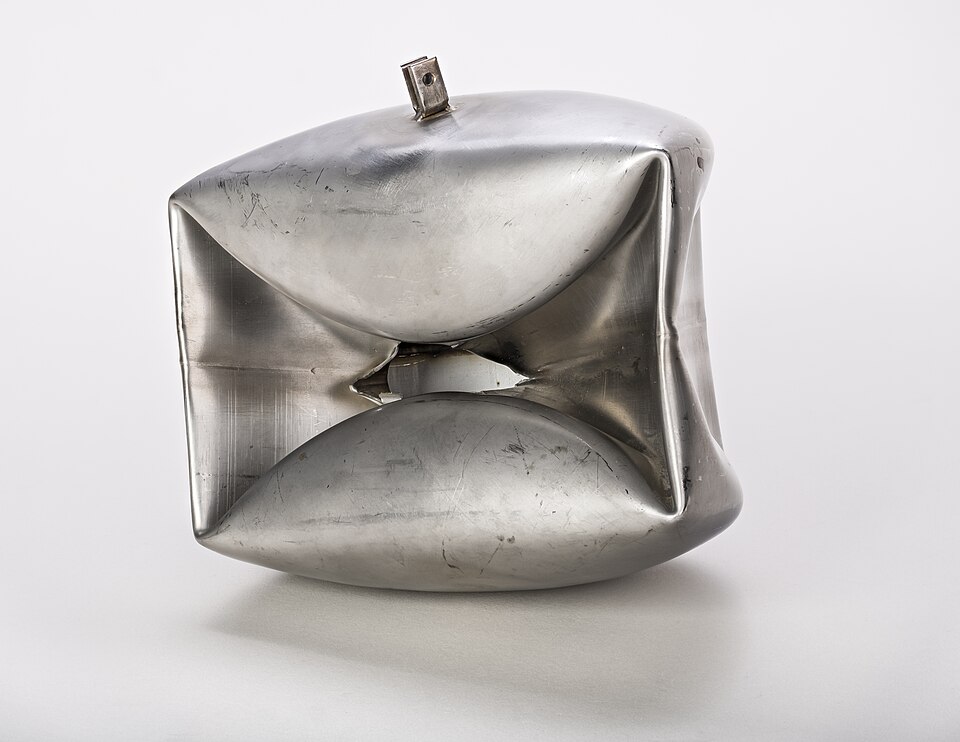

수격 압력 충격으로 파손된 플로트 게이지
수격은 단순한 소음 문제가 아닙니다. 반복되거나 큰 압력 충격은 배관 부속과 계기에 변형·파열을 일으킬 수 있으므로 급폐쇄·펌프 급정지 이력과 손상 위치를 함께 봅니다.
출처: Wikimedia Commons 원본 정보 · 원본 파일 · CEphoto, Uwe Aranas · CC BY-SA 3.0
Step 2 · Background
정의를 이해하기 위한 배경
이 개념으로 구분할 질문
- 수격현상의 직접 방지대책으로 보기 어려운 것은?
조건별 판단 근거
U-971
수격현상의 직접 방지대책으로 보기 어려운 것은?
수격은 유속의 급변이 압력파를 만드는 현상이므로 유속 저감, 완만한 밸브 조작과 서지 완화장치가 직접 대책이다. 흡입수두만 낮추는 c2는 캐비테이션 쪽 조치이며 수격 직접대책이 아니다.
현재 개념과 연결 문제
| 구분 | 내용 |
|---|---|
| 학습 항목군 | 배관·밸브·이음 |
| 현재 개념 | 수격방지 |
| 연결 문제 | U-971 |
연결 문항의 조건과 판단
수격현상의 직접 방지대책으로 보기 어려운 것은?
| 보기 | 이 문항에서의 판단 근거 |
|---|---|
| 관로 유속을 낮춘다. | 관로 유속을 낮추면 속도변화량과 압력상승폭을 줄일 수 있다. |
| 펌프 흡입수두만 낮춘다. | 펌프 흡입수두만 낮추는 것은 수격의 원인인 토출측 유속 급변과 압력파를 직접 완화하지 않는다. |
| 밸브의 개폐시간을 완만하게 한다. | 밸브를 천천히 개폐하면 유속변화 시간을 늘려 압력충격을 줄인다. |
| 서지탱크·플라이휠 등 압력변동 완화장치를 적용한다. | 서지탱크·에어챔버·플라이휠 등은 유량·압력의 급변을 흡수한다. |
연결 문제에 적용
Exam patterns
시험에 자주 출제되는 유형
이 소주제에 직접 연결된 검증 기출 1건을 집계했습니다. 같은 중주제의 보충 문제와 모의문제는 비중 계산에서 제외하며, 유형 카드는 문제 형태와 판단 대상만 보여줍니다.
미리 정리한 시험 포인트
문항이 요구하는 판단
- U-971: 수격현상의 직접 방지대책으로 보기 어려운 것은?
제시된 조건에 해당하는 보기를 찾는 문항입니다.
핵심 다시 확인
- 유체 성질과 압력·온도를 확인한다.
- 밸브 기능과 유동 방향을 구분한다.
- 체결·밀봉면·개스킷·부식 상태로 누설 원인을 찾는다.
조건이나 단위가 제시된 경우에는 생략하지 말고 정답 문장에 다시 대입해 확인합니다.
사례·진단형
1건 · 100%판단 대상
증상·조건을 보고 원인, 조치 또는 적용 대상을 고르는 유형
Past exam practice
실제 CBT 기출 1문제 풀기
개념을 확인했다면 실제 CBT 문제를 바로 풀어보세요. 답안을 제출하면 페이지 이동 없이 정오답과 풀이가 열립니다. 처음 1개부터 보여주며 정답은 제출 전까지 전송하지 않습니다.
실제 기출사례·진단형2014년 4회 · 46번수격현상의 직접 방지대책으로 보기 어려운 것은?문제 풀기
대표 오답
보기에서 혼동하기 쉬운 점
U-971
수격현상의 직접 방지대책으로 보기 어려운 것은?
아래 보기들은 이 문항이 요구한 조건에 대한 정답이 아닙니다.
- 관로 유속을 낮춘다.: 관로 유속을 낮추면 속도변화량과 압력상승폭을 줄일 수 있다.
- 밸브의 개폐시간을 완만하게 한다.: 밸브를 천천히 개폐하면 유속변화 시간을 늘려 압력충격을 줄인다.
- 서지탱크·플라이휠 등 압력변동 완화장치를 적용한다.: 서지탱크·에어챔버·플라이휠 등은 유량·압력의 급변을 흡수한다.
Exam traps
연결 문제로 확인하는 시험 함정
아래에서는 문제와 보기만 미리 보여 줍니다. 정답·해설·보기별 근거는 답을 제출한 뒤에만 공개되므로, 먼저 직접 판단하고 풀이 화면에서 확인하세요.
수격현상의 직접 방지대책으로 보기 어려운 것은?
- 1관로 유속을 낮춘다.
- 2펌프 흡입수두만 낮춘다.
- 3밸브의 개폐시간을 완만하게 한다.
- 4서지탱크·플라이휠 등 압력변동 완화장치를 적용한다.
Step 3 · Exam practice
모의고사 1문제 풀기
각 문항을 눌러 보기를 선택하고 같은 화면에서 채점하세요. 제출 후 정답 근거, 모든 보기의 설명과 복습할 개념까지 이어집니다.
1수격현상의 직접 방지대책으로 보기 어려운 것은?문제와 보기 펼치기
검수된 공개 문제만 표시하며, 답을 제출하기 전에는 정답과 해설을 전송하지 않습니다.
출처와 검토 상태
기존 자료의 검토 기록과 이번 설명의 교정 근거를 함께 표시합니다. 원문 기록의 공개 상태는 현재 출제 여부와 다를 수 있습니다.
- 문제 근거: 27차 정규화 대표문제 U-971
- 이론 상태: 문제 근거에서 도출한 보강안이며 독립 이론 출처 대조가 추가로 필요합니다.
- 원문 출처 1: https://cbtbank.kr/exam/de20140920
- 공개 상태: 확정 문제와 연결된 공개 후보
