제1과목 · 센서·신호변환
근접센서 분류
핵심 정리
개념 핵심
- 근접센서는 물체의 존재나 접근을 비접촉 검출하며 유도형·정전용량형·광전형이 대표적이고, 로터리 인코더는 회전 위치와 속도를 측정한다.
Step 1 · Definition
정의
근접센서는 물체의 존재나 접근을 비접촉 검출하며 유도형·정전용량형·광전형이 대표적이고, 로터리 인코더는 회전 위치와 속도를 측정한다.
Visual learning
사진·그림으로 구조 먼저 이해하기
검증된 NCS 사진과 외부 공개 자료를 우선 사용하고, 적합한 자료가 없을 때만 자체 제작 도식을 사용합니다.

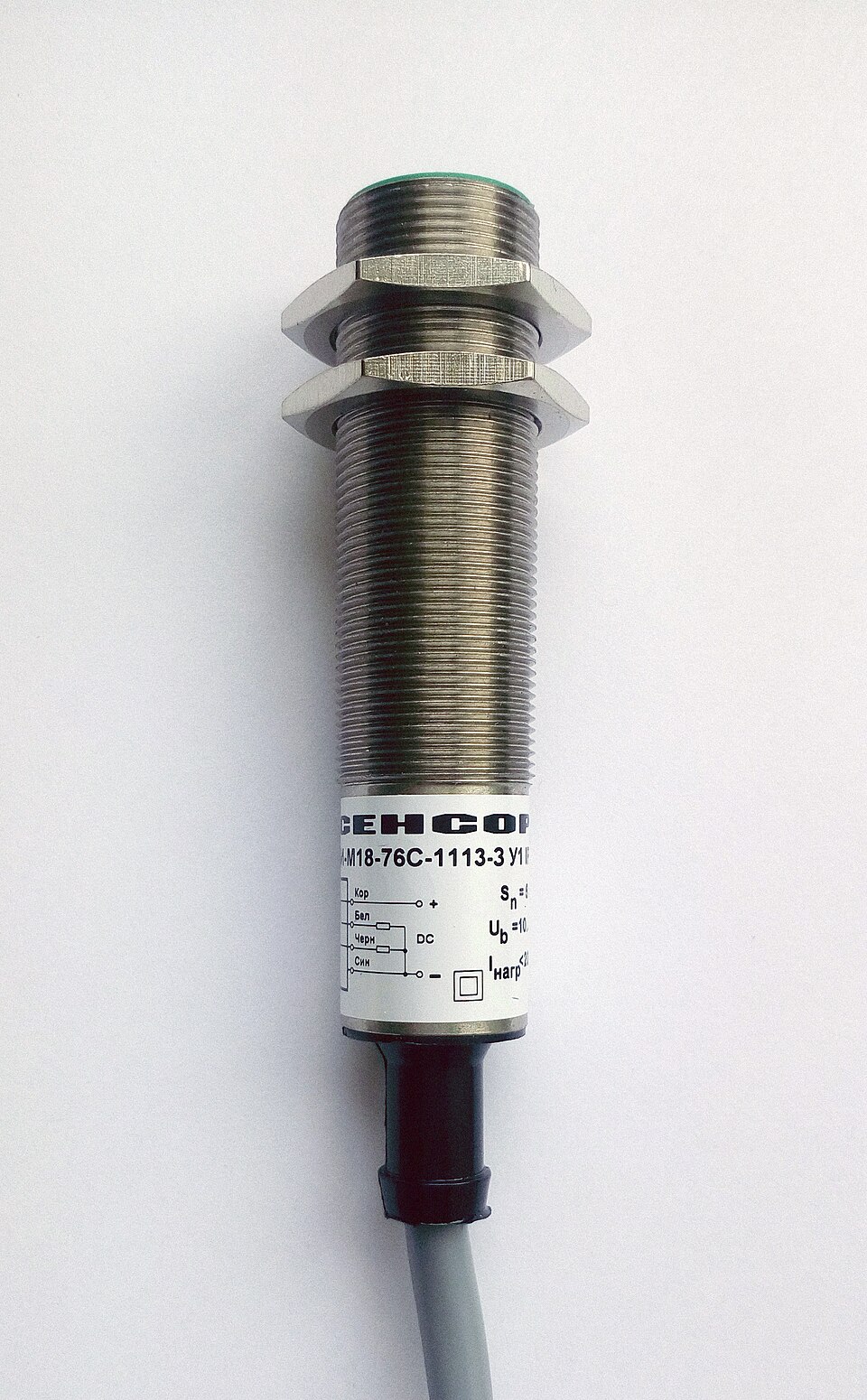

원통형 유도형 근접센서 실물
나사형 몸체와 두 고정너트로 설치 위치를 맞추고, 끝의 감지면을 금속 검출물 쪽으로 향하게 합니다. 유도형은 금속 검출에 적합하며 정격 검출거리와 주변 금속 간격을 함께 확인합니다.
출처: Wikimedia Commons 원본 정보 · 원본 파일 · Ekbsensor · CC BY-SA 4.0
근접센서 검출거리와 설치 간격
검출거리 용어를 구분한 뒤 센서 형식과 배치 방향에 따라 금속면 및 다른 센서와의 이격조건을 판독한다.
출처: NCS 학습모듈 · 센서 활용 기술, PDF p.68 · 인쇄 p.56 · 그림 2-9~2-13 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
센서 검출 방향
축방향과 반경방향의 차이를 구분하는 자체 제작 도식이다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기계시스템 분석, PDF p.25 · 인쇄 p.13 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
Step 2 · Background
정의를 이해하기 위한 배경
이 개념으로 구분할 질문
- 물체의 접근 유무를 검출하는 근접센서로 보기 어려운 것은?
근접 검출의 서로 다른 원리
| 형식 | 대상 접근 때 달라지는 것 | 대표 검출 대상 |
|---|---|---|
| 유도형 | 교류 자계가 금속에 만든 와전류와 코일 임피던스 | 금속 |
| 정전용량형 | 센서와 대상 사이의 정전용량 | 금속·수지·액체 등, 유전 특성과 크기·거리에 따라 달라짐 |
| 자기형 | 자석에 의한 자계, 예를 들어 리드 접점의 동작 | 자석의 접근 |
| 광전형 | 대상 때문에 달라지는 빛의 수신량 | 광학 조건에 맞는 대상의 존재 |
비접촉 검출이라는 넓은 범위에서는 광전형도 함께 비교합니다. 제품 분류에서는 광전센서를 별도 항목으로 묶기도 하므로 분류 범위를 먼저 확인합니다. U-1275의 로터리 인코더는 일반적인 접근 유무가 아니라 회전축의 변위·속도 측정과 연결됩니다.
현재 개념과 연결 문제
| 구분 | 내용 |
|---|---|
| 학습 항목군 | 센서·신호변환 |
| 현재 개념 | 근접센서 분류 |
| 연결 문제 | U-1275 |
문항의 보기 비교
물체의 접근 유무를 검출하는 근접센서로 보기 어려운 것은?
| 보기 | 이 문항에서의 판단 근거 |
|---|---|
| 유도형 근접센서 | 금속 물체 접근에 따른 전자기장 변화를 검출하는 대표적 근접센서이다. |
| 정전용량형 근접센서 | 정전용량 변화를 이용해 금속과 비금속 물체의 접근을 검출할 수 있다. |
| 광전형 센서 | 투광·수광 또는 반사광 변화를 이용해 물체의 존재를 비접촉 검출한다. |
| 로터리 인코더 | 회전축의 변위나 속도를 펄스로 변환하는 위치센서로서 일반적인 접근 유무 검출용 근접센서가 아니다. |
대상과 검출 원리의 연결
금속 표적을 유도형으로 검출하는 것과, 실린더 피스톤에 들어 있는 자석을 자기형 스위치로 검출하는 것은 다른 원리입니다. 비금속 용기의 내용물을 정전용량형으로 검출하려면 용기·내용물의 유전 특성과 설치 조건을 함께 봅니다. ‘비접촉’이라는 공통점만으로 모든 재료에서 같은 검출거리가 나온다고 가정하지 않습니다.
Exam patterns
시험에 자주 출제되는 유형
이 소주제에 직접 연결된 검증 기출 1건을 집계했습니다. 같은 중주제의 보충 문제와 모의문제는 비중 계산에서 제외하며, 유형 카드는 문제 형태와 판단 대상만 보여줍니다.
미리 정리한 시험 포인트
문항이 요구하는 판단
- U-1275: 물체의 접근 유무를 검출하는 근접센서로 보기 어려운 것은?
제시된 조건에 해당하는 보기를 찾는 문항입니다.
핵심 다시 확인
근접센서는 물체의 존재나 접근을 비접촉 검출하며 유도형·정전용량형·광전형이 대표적이고, 로터리 인코더는 회전 위치와 속도를 측정한다.
개념·구분형
1건 · 100%판단 대상
정의, 특징, 용도와 비슷한 용어의 차이를 묻는 유형
Past exam practice
실제 CBT 기출 1문제 풀기
개념을 확인했다면 실제 CBT 문제를 바로 풀어보세요. 답안을 제출하면 페이지 이동 없이 정오답과 풀이가 열립니다. 처음 1개부터 보여주며 정답은 제출 전까지 전송하지 않습니다.
실제 기출개념·구분형2008년 4회 · 12번물체의 접근 유무를 검출하는 근접센서로 보기 어려운 것은?문제 풀기
대표 오답
보기에서 혼동하기 쉬운 점
U-1275
물체의 접근 유무를 검출하는 근접센서로 보기 어려운 것은?
아래 보기들은 이 문항이 요구한 조건에 대한 정답이 아닙니다.
- 유도형 근접센서: 금속 물체 접근에 따른 전자기장 변화를 검출하는 대표적 근접센서이다.
- 정전용량형 근접센서: 정전용량 변화를 이용해 금속과 비금속 물체의 접근을 검출할 수 있다.
- 광전형 센서: 투광·수광 또는 반사광 변화를 이용해 물체의 존재를 비접촉 검출한다.
Exam traps
연결 문제로 확인하는 시험 함정
아래에서는 문제와 보기만 미리 보여 줍니다. 정답·해설·보기별 근거는 답을 제출한 뒤에만 공개되므로, 먼저 직접 판단하고 풀이 화면에서 확인하세요.
물체의 접근 유무를 검출하는 근접센서로 보기 어려운 것은?
- 1유도형 근접센서
- 2정전용량형 근접센서
- 3광전형 센서
- 4로터리 인코더
Step 3 · Exam practice
모의고사 1문제 풀기
각 문항을 눌러 보기를 선택하고 같은 화면에서 채점하세요. 제출 후 정답 근거, 모든 보기의 설명과 복습할 개념까지 이어집니다.
1물체의 접근 유무를 검출하는 근접센서로 보기 어려운 것은?문제와 보기 펼치기
검수된 공개 문제만 표시하며, 답을 제출하기 전에는 정답과 해설을 전송하지 않습니다.
