수행내용: O링 (실기 출제) 관련 NCS 수행내용과 작업·점검 절차
NCS 원문 확인(실기 출제)(출제 예상)
O링
제3과목 기계설비 일반 · 배관·밸브·이음
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 모든 유체에 같은 재질을 쓰지 않음
- × 백업링을 모든 조건의 필수품으로 쓰지 않음
- × 늘려 끼운 뒤 비틀림을 그대로 두지 않음
시험에 쓰는 핵심어
원형 단면탄성체압축변형홈누설 방지재질 적합성
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- O링의 밀봉원리와 구성요소를 설명한다.
- 재질·홈·압력조건에 따른 손상 원인을 판단한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

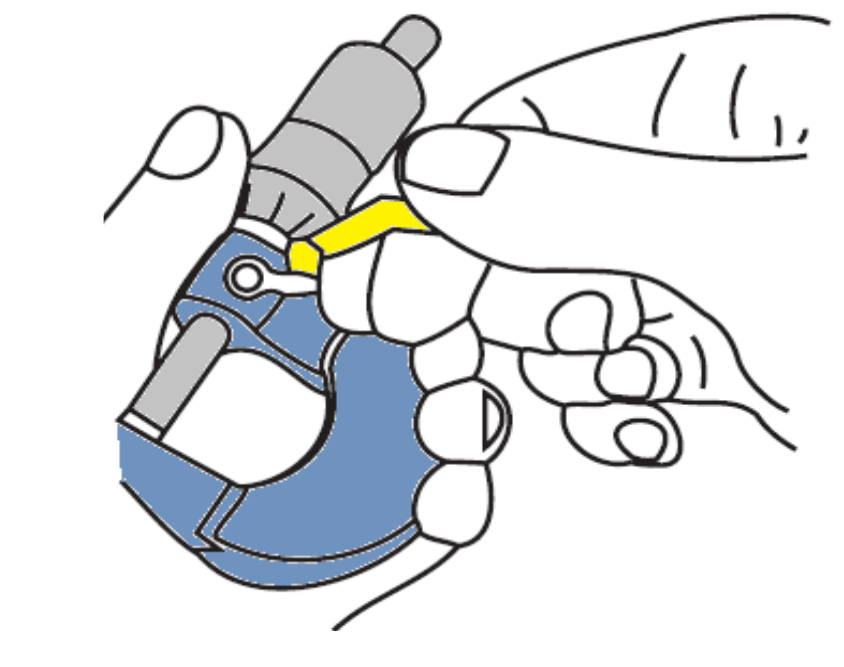

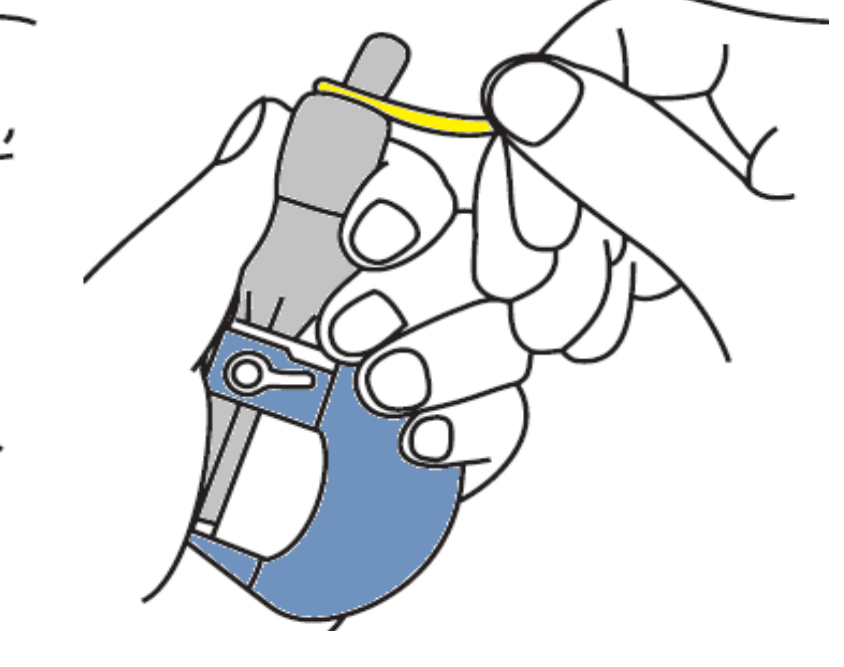

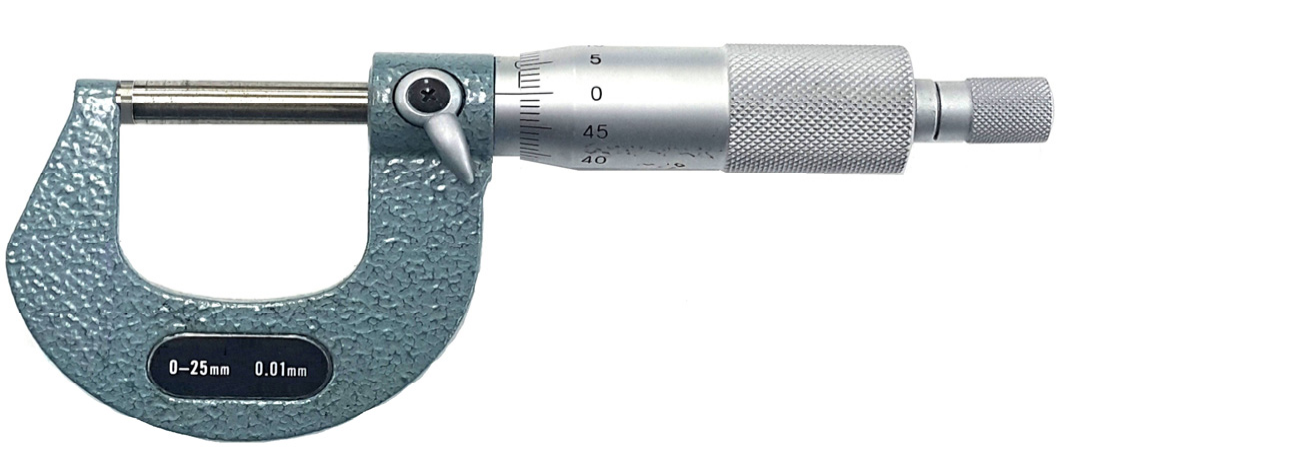

외측 마이크로미터 0점 조정 3단계
앤빌·스핀들 측정면 청소 후 래칫으로 접촉·0점 확인 → 약 ±0.01 mm 이내 오차는 슬리브 조정 → 그보다 큰 오차는 심블을 풀어 기준선에 맞춘 뒤 재고정 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.64 · 인쇄 p.52 · 그림 3-23 외 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
O링은 원형 단면의 탄성체를 홈에 넣어 압축변형과 유체압으로 누설을 막는 밀봉요소이다.
핵심 원리
초기 압축으로 접촉압을 만들고 유체압이 작용하면 압력 반대쪽 접촉압이 더 커져 밀봉력이 증가한다.
구성요소와 역할
- O링
- 장착 홈
- 상대 밀봉면
- 고압 조건의 백업링
- 적합한 윤활제
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 유체·온도·압력·운동조건에 맞는 재질과 규격을 확인한다.
- 홈과 모서리의 버·오염·손상을 제거한다.
- 호환되는 윤활제를 얇게 바른다.
- 비틀림·늘어남·절상 없이 장착한다.
- 조립 후 누설과 돌출·끼임 여부를 확인한다.
이상 현상과 원인·대책
- 절상·찍힘: 날카로운 모서리·공구 손상
- 압출: 간극 과대·압력 과대·백업링 부적합
- 경화·팽윤: 온도·유체와 재질 부적합
- 누설: 압축 부족·홈 치수·표면 손상
안전
작업 전 반드시 확인할 사항
- 압력을 완전히 제거한 뒤 분해한다.
- 재질을 알 수 없는 O링을 임의 재사용하지 않는다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 사진·단면에서 O링 식별
- 밀봉 원리
- 요구성능·손상원인
- 장착 순서
필수 답안 키워드
원형 단면탄성체압축변형홈누설 방지재질 적합성
오답 함정
- 모든 유체에 같은 재질을 쓰지 않음
- 백업링을 모든 조건의 필수품으로 쓰지 않음
- 늘려 끼운 뒤 비틀림을 그대로 두지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 조립 사례에서는 O링에 그리스를 도포하고 손상·비틀림 없이 지정 위치에 장착하도록 제시한다.
기출복원 · (실기 출제)
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
현재 연결 NCS 페이지는 O링의 재료 요구성능 전체를 직접 설명하지 않는다. 요구성능은 규격·제조사 자료 추가 검증이 필요하다.
