수행내용: 오버홀 (실기 출제) 관련 NCS 수행내용과 작업·점검 절차
NCS 원문 확인(실기 출제)
오버홀
제3과목 기계설비 일반 · 기계요소·측정·조립
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 단일 부품교체를 오버홀이라고 하지 않음
- × 분해표식과 허용치 판정을 생략하지 않음
- × 조립 완료만으로 끝내지 않음
시험에 쓰는 핵심어
계획정비전면 분해검사·측정수리·교체재조립시운전
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 오버홀의 범위와 일반 고장수리를 구분한다.
- 오버홀의 전 과정을 순서대로 설명한다.
- 조립도에서 BOM·공정순서·치공구를 만들고 엔드플레이·축 흔들림을 검사한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

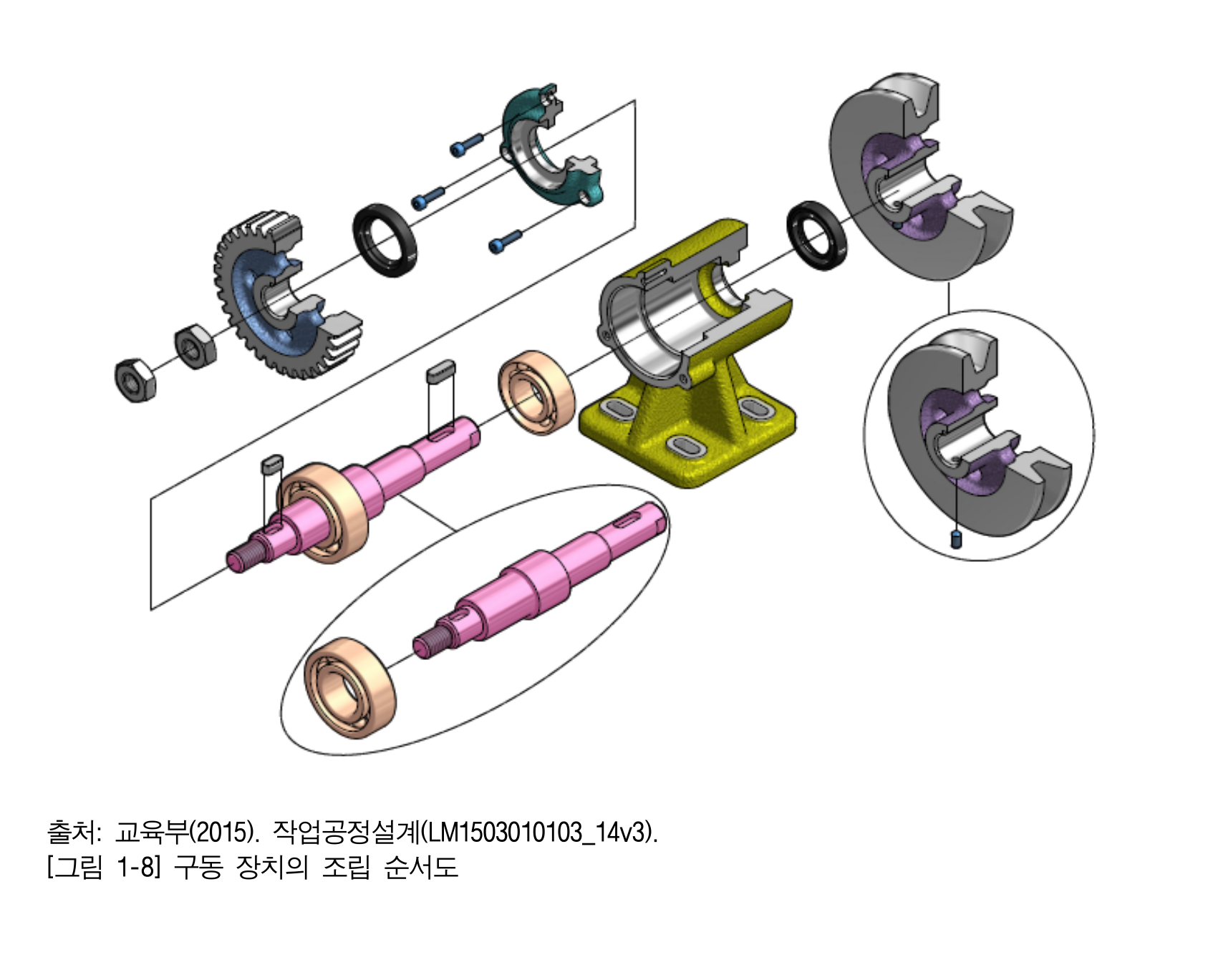

구동장치 부품 배치와 조립 관계
축에 베어링과 키·기어를 조립한 뒤 하우징에 설치하고, 오일실과 커버를 결합하는 전체 부품 관계를 확인한다.
출처: NCS 학습모듈 · 기계구동장치 조립, PDF p.25 · 인쇄 p.13 · 그림 1-8 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
구동장치 단면 ⑥·⑦·⑧ 판독
축과 하우징·풀리의 결합 위치를 보고 세 부품의 명칭을 판별한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 운반하역기계 구동장치 정비, PDF p.96 · 인쇄 p.84 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
개념 이해
무엇이며, 어떻게 작동하는가
정의
오버홀은 계획에 따라 설비를 전면 분해·세척·검사·수리·교체·재조립·시운전하여 기능과 신뢰성을 회복하는 정비이다.
핵심 원리
분해 전 기준상태를 기록하고, 부품별 허용치로 재사용·수리·교체를 판정한 뒤 조립 후 성능을 검증한다. 조립은 BOM으로 부품·수량·규격을 확인하고 선후행 공정과 품질게이트를 정한 뒤 수행한다. 치공구는 기준면을 반복 위치결정하고 조립력을 지지한다. 완료 후 엔드플레이와 축 흔들림을 측정해 축방향 구속과 회전정밀도를 확인한다.
구성요소와 역할
- 정비계획
- 에너지 격리
- 분해표식·기록
- 세척·검사·측정
- 수리·교체
- 조립·정렬
- 시운전·정비기록
- BOM(부품번호·명칭·규격·수량)
- 공정순서와 검사게이트
- 위치결정·클램핑 치공구
- 다이얼 게이지·마그네틱 스탠드
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 정비범위와 기준을 확인하고 LOTO를 실시한다.
- 분해 전 위치·간극·배선·배관 상태를 기록한다.
- 순서대로 분해하고 부품을 식별·보관한다.
- 세척 후 치수·마모·균열을 검사해 수리·교체를 판정한다.
- 규정에 따라 조립·정렬·윤활한다.
- 무부하 후 부하시운전으로 성능과 누설·진동·발열을 확인한다.
- 조립도·부품도에서 BOM을 작성한다.
- 선행·후행 공정과 공구·치공구를 배정한다.
- 공정별 조립상태를 검사한다.
- 다이얼 게이지로 엔드플레이와 축 흔들림을 측정하고 무부하·부하시운전 결과와 함께 기록한다.
이상 현상과 원인·대책
- 기록 누락은 조립오류를 만든다.
- 허용치 없이 육안만으로 재사용을 판정하면 신뢰성이 떨어진다.
- 시운전 생략은 잠재 결함을 놓치게 한다.
- 엔드플레이 과대는 조정너트·스페이서·베어링 간극을, 축 흔들림 과대는 끼워맞춤·편심·축 휨·이물질을 확인한다.
안전
작업 전 반드시 확인할 사항
- 전원·압력·중력·축적에너지를 모두 격리하고 무에너지 상태를 검증한다.
- 중량물 인양계획과 지정 공구를 적용한다.
- 압입·인출과 시운전 전 작업물 고정, 에너지 차단, 방호덮개 복구를 확인한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 오버홀 정의
- 작업 순서 배열
- 일반 수리와 비교
- 분해 전 기록사항
- BOM 작성
- 조립 공정순서 배열
- 치공구 선정
- 엔드플레이·축 흔들림 측정
필수 답안 키워드
계획정비전면 분해검사·측정수리·교체재조립시운전기록BOM공정순서치공구엔드플레이축 흔들림
오답 함정
- 단일 부품교체를 오버홀이라고 하지 않음
- 분해표식과 허용치 판정을 생략하지 않음
- 조립 완료만으로 끝내지 않음
- 최종 시운전만으로 공정 중 검사 누락을 보완하려 하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- 기계구동장치 조립은 도면·부품준비·공정계획·조립·공정검사·시운전·기록의 연속 작업이다.
기출복원 · (실기 출제)
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
현재 확보한 NCS 11종에서 오버홀을 직접 정의한 원문을 확인하지 못했다. 복원문제와 기존 정비이론을 연결하되 NCS 직접 인용으로 표시하지 않는다. 끼워맞춤·토크·엔드플레이 허용값은 해당 도면과 제작사 기준을 우선한다.
