1505010108운반하역기계 구동장치 정비
PDF 122쪽 · 인쇄 110쪽 · 그림 3-33~3-34
수행내용: 베어링 가열 조립과 열팽창을 이용한 끼워맞춤 작업
NCS 원문 확인(실기 출제)(출제 예상)
베어링 유도가열
제3과목 기계설비 일반 · 베어링
30초 이해
베어링 조립
압입력은 억지끼워맞춤되는 링에 가하고, 가열 후에는 탈자·신속 장착·밀착을 확인한다.
헷갈리는 개념 비교
- × NCS의 오일가열 그림을 유도가열기 조작도라고 부르지 않음
- × 일률적인 가열온도를 단정하지 않음
- × 전동체를 통해 힘을 전달하지 않음
시험에 쓰는 핵심어
내륜 팽창균일 가열온도 관리즉시 장착축 어깨 밀착
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 베어링 열팽창 조립의 목적과 작업순서를 설명한다.
- 가열조건과 조립력 전달 위치를 판정한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
베어링 유도가열 조립 3단계
치수·상태 확인 후 온도센서를 설치해 균일 가열·탈자하고, 보호구를 착용해 축 어깨까지 신속히 밀착한다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」의 열간 조립 원리와 검증된 유도가열 답안 절차 기반 자체 제작, PDF p.122 · 인쇄 p.110 · 그림 3-33~3-34 원리 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조

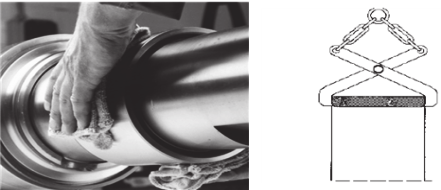

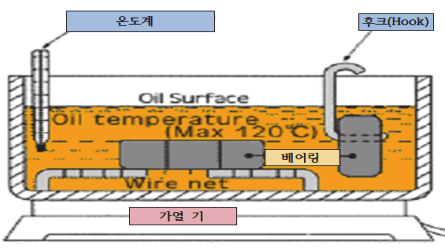

베어링 열팽창 조립
베어링을 균일하게 가열하고 온도를 관리한 뒤 축에 직각으로 조립하는 절차를 보여준다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」, PDF p.122 · 인쇄 p.110 · 그림 3-33~3-34 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
베어링 열팽창 조립은 억지끼워맞춤되는 내륜을 균일하게 가열해 팽창시킨 뒤 큰 압입력 없이 축에 장착하는 방법이다.
핵심 원리
내륜의 온도가 올라가면 내경이 팽창하여 간섭이 일시적으로 줄어든다. 냉각되면 다시 수축해 축과 단단히 결합한다.
구성요소와 역할
- 베어링
- 축
- 온도계 또는 온도센서
- 가열장치
- 보호장갑
- 조립 지그
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 베어링 형식·치수·끼워맞춤과 허용 가열조건을 확인한다.
- 베어링을 균일하게 가열하고 온도를 관리한다.
- 보호구를 착용하고 가열된 베어링을 즉시 축에 직각으로 넣는다.
- 축 어깨에 밀착한 상태로 냉각시킨다.
- 기울어짐·회전상태·간극을 확인한다.
계산·판정 기준
- 필요 팽창량은 간섭량과 조립여유를 만족해야 하며, 허용온도는 베어링·윤활제·제조사 지침을 우선한다.
이상 현상과 원인·대책
- 가열 불균일: 기울어짐·국부 응력
- 조립 지연: 장착 중 수축·고착
- 과열: 재질·윤활제·실 손상
안전
작업 전 반드시 확인할 사항
- 내열장갑과 지정 인양·조립 공구를 사용한다.
- 유도가열기를 사용할 경우 제조사 절차에 따라 접지·온도센서·탈자를 확인한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 열박음 원리
- 작업 순서 배열
- 직접 타격 금지 이유
- 가열 후 확인사항
필수 답안 키워드
내륜 팽창균일 가열온도 관리즉시 장착축 어깨 밀착
오답 함정
- NCS의 오일가열 그림을 유도가열기 조작도라고 부르지 않음
- 일률적인 가열온도를 단정하지 않음
- 전동체를 통해 힘을 전달하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 베어링을 균일하게 가열하고 온도를 확인한 뒤 축에 신속히 장착하는 열팽창 조립을 제시한다.
- 현재 NCS 원문은 오일가열 사례가 중심이며 유도가열기 요크·탈자 절차는 제조사 자료가 필요하다.
기출복원 · (실기 출제)
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
화면 제목은 복원문제 용어를 유지하되 본문에서 NCS 열팽창 조립과 제조사 유도가열기 절차의 근거 수준을 분리했다.
