1503010120기계구동장치 조립
PDF 42쪽 · 인쇄 30쪽
수행내용: 정비 공구 (공통) 관련 NCS 수행내용과 작업·점검 절차
NCS 원문 확인(실기 출제)(출제 예상)
정비 공구
제3과목 기계설비 일반 · 기계요소·측정·조립
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 플라이어를 렌치로 대용하지 않음
- × 풀러 한쪽만 걸지 않음
- × 서로 다른 출처의 공구 사진을 한 NCS 그림으로 묶지 않음
시험에 쓰는 핵심어
규격 일치토크렌치스냅링플라이어베어링풀러지정 공구
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 정비 공구의 명칭과 용도를 1:1로 연결한다.
- 대상 부품을 손상시키지 않는 공구 사용원칙을 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

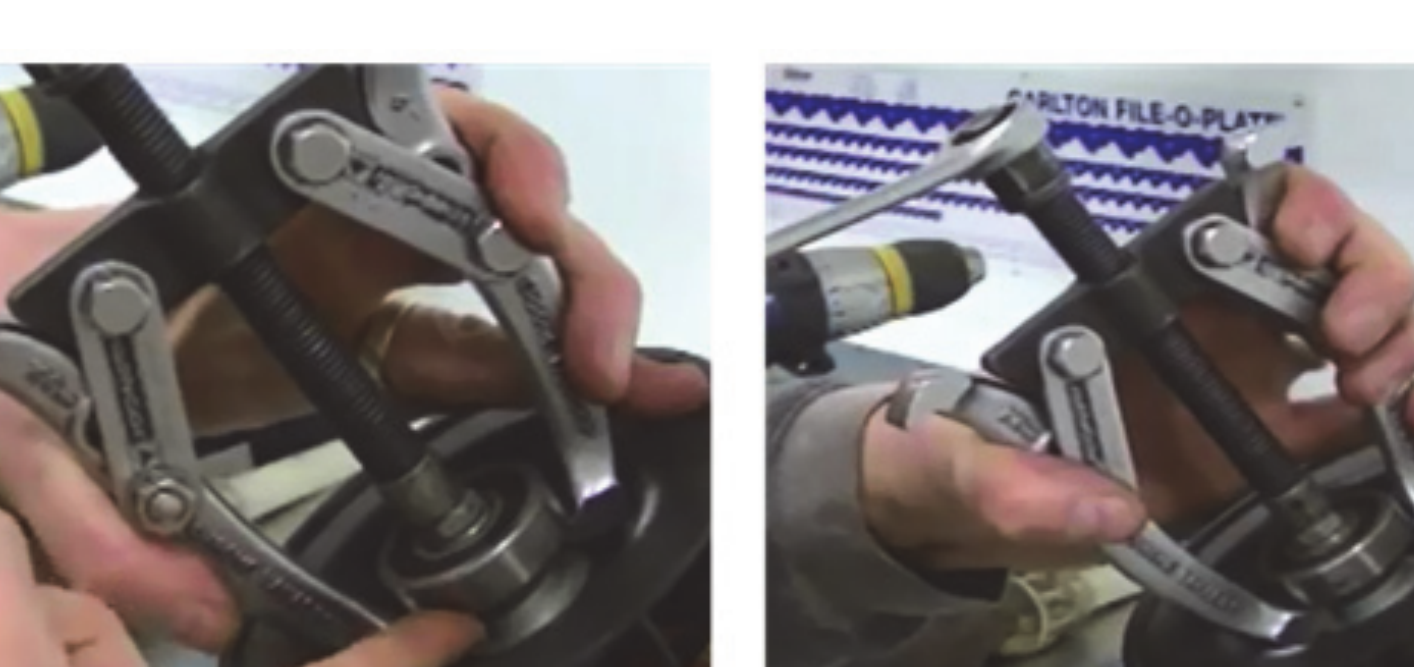

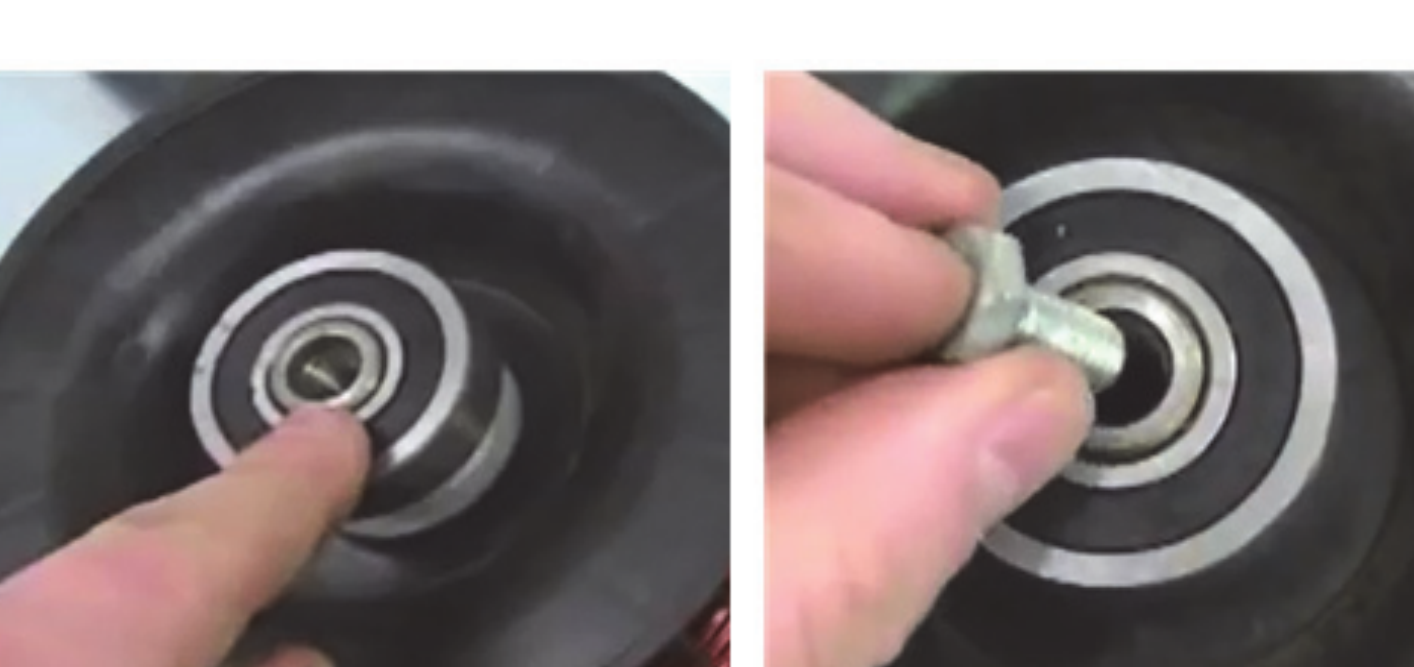

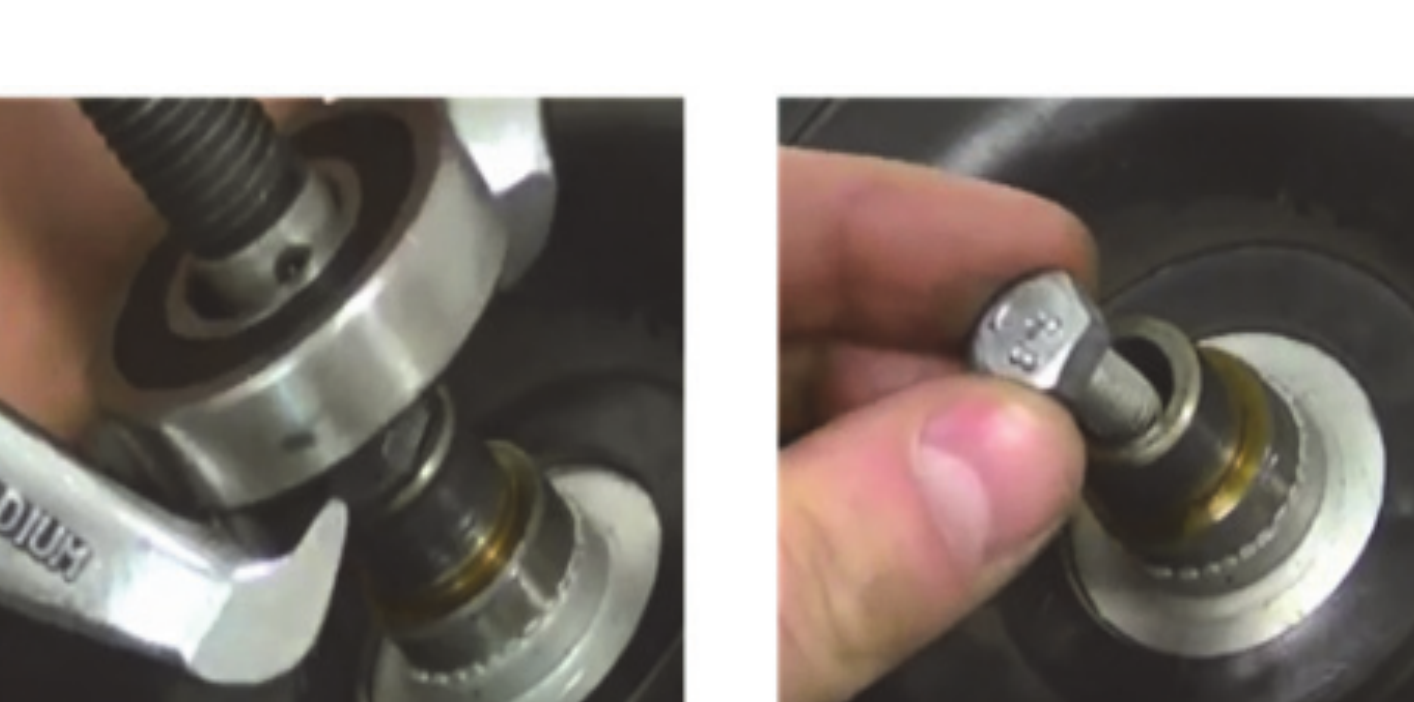

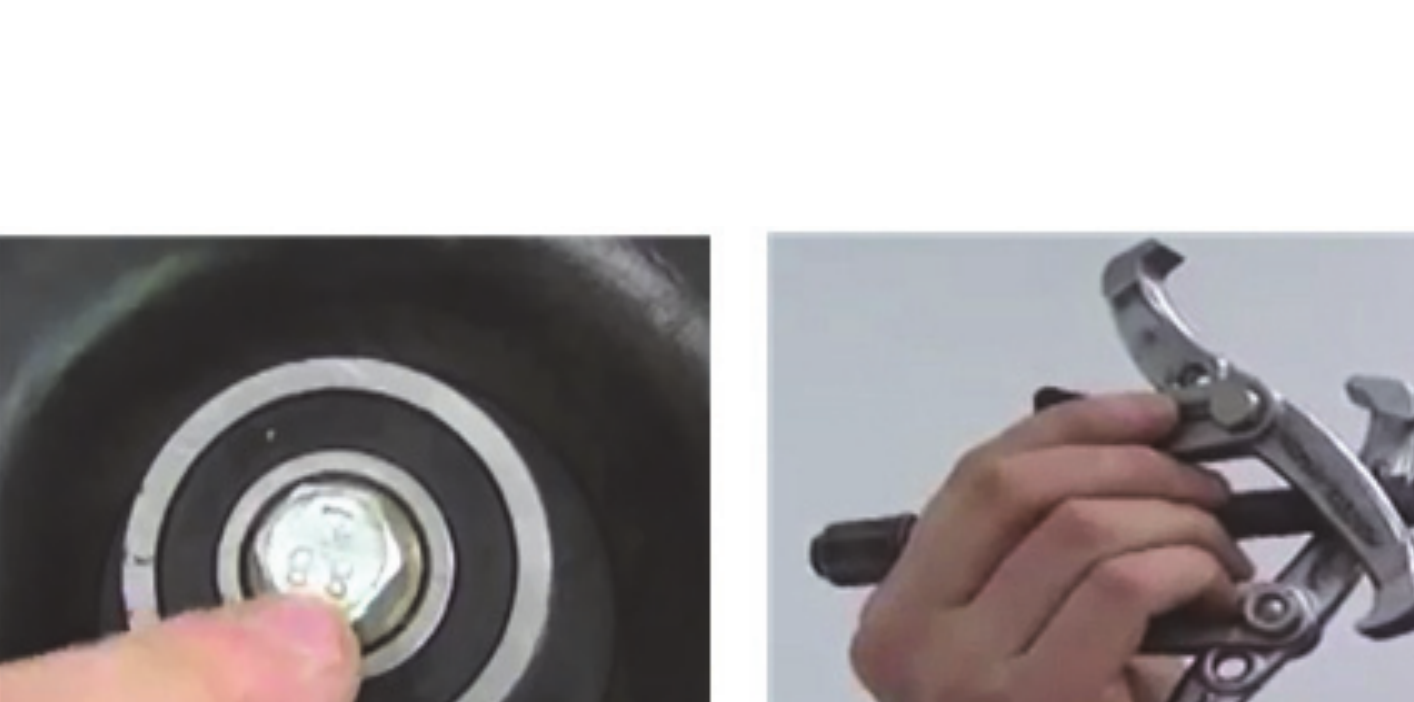

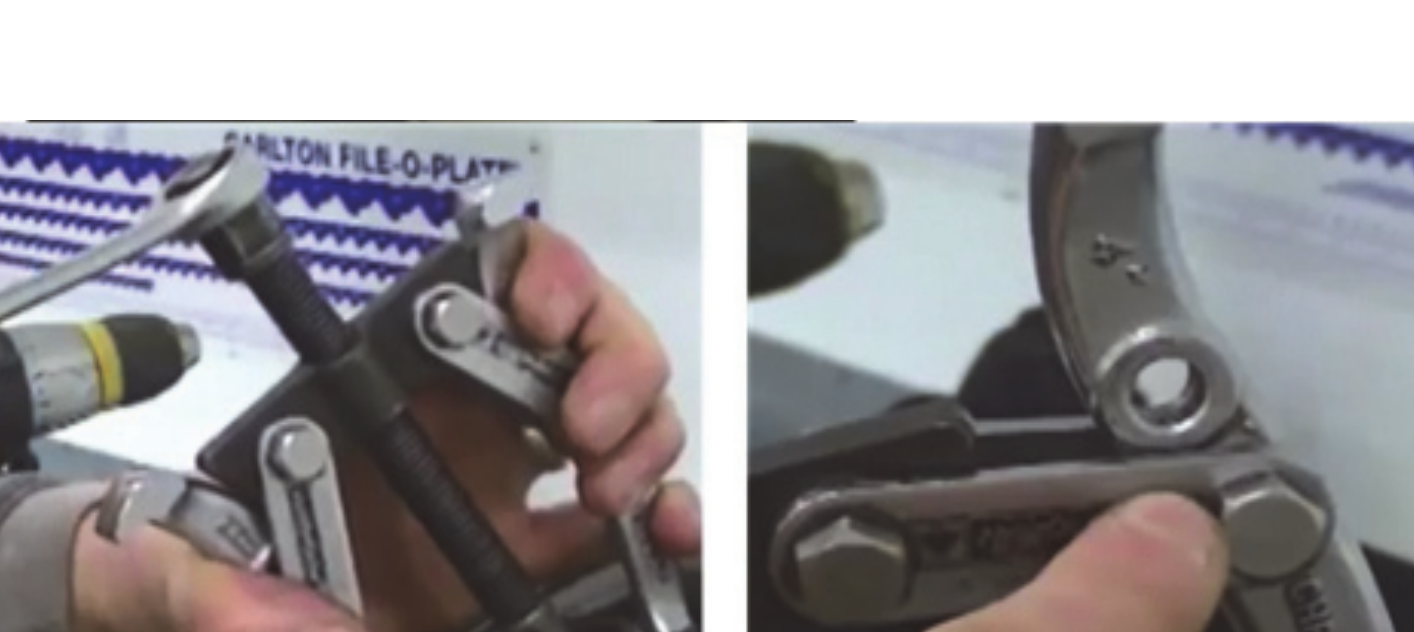

베어링 풀러 분해 5단계
축 중심에 임시볼트 삽입 → 풀러 양쪽 걸기 → 풀러 길이 조정 → 중심을 지지하고 서서히 조임 → 베어링 인출·임시볼트 제거 순이다.
출처: NCS 학습모듈 · 운반하역기계 구동장치 정비, PDF p.127 · 인쇄 p.115 · 그림 3-38 외 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
정비 공구 식별
작업 목적에 맞는 정비 공구를 식별하기 위한 자체 제작 도식이다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기계구동장치 조립, PDF p.42 · 인쇄 p.30 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
정비 공구 5종
공구 형상과 적용 작업을 연결해 다섯 정비 공구를 식별한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기계구동장치 조립, PDF p.42 · 인쇄 p.30 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조

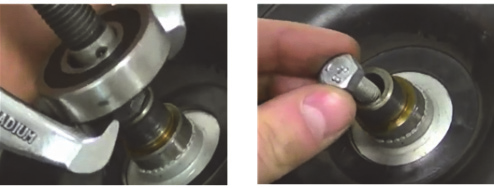

테이퍼 롤러베어링 분해
회전체 정지와 에너지 차단 후 지정 공구로 잠금부품을 순서대로 분해한다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」, PDF p.129 · 인쇄 p.117 · 그림 3-42 · 교육 목적 출처 표시 사용

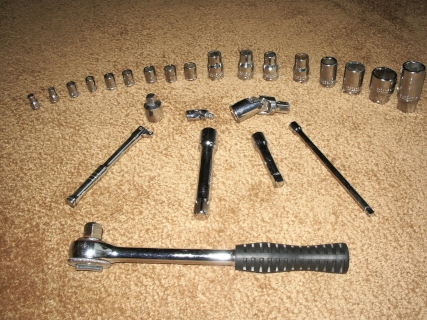

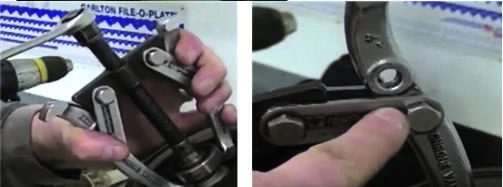

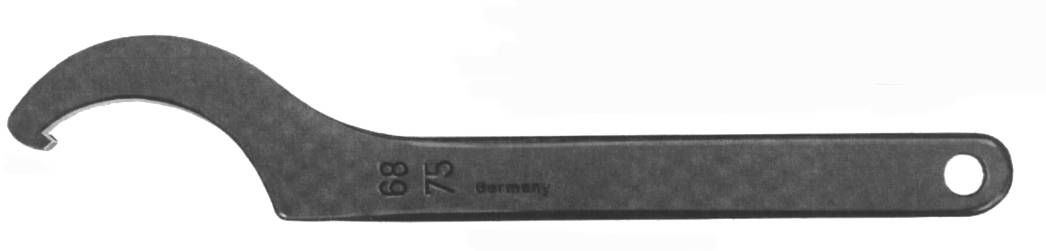

정비 공구 4종 실사 판독
(1) 후크 스패너, (2) 소켓 렌치 세트, (3) 베어링 풀러, (4) 스냅링 플라이어의 형상과 용도를 비교한다.
출처: NCS 학습모듈 원문 사진 · Wikimedia Commons 공개 실사 · NCS PDF p.42·128 / Clé à ergot.jpg / Socket wrench set.jpg · 교육 목적 출처 표시 사용
후크 스패너 원본 (Public domain)소켓 렌치 세트 원본 (Public domain)NCS 스냅링 플라이어 원문 (교육 목적 출처 표시)NCS 베어링 풀러 원문 (교육 목적 출처 표시)
개념 이해
무엇이며, 어떻게 작동하는가
정의
정비 공구는 체결·분해·고정·인출·측정 작업을 안전하고 정확하게 수행하기 위해 대상 형상과 목적에 맞춰 사용하는 도구이다.
핵심 원리
공구의 규격과 작용방향이 대상 부품에 맞아야 미끄러짐·변형·파손을 막고 필요한 힘을 안정적으로 전달할 수 있다.
구성요소와 역할
- 스패너·소켓렌치
- 토크렌치
- 드라이버·육각키
- 스냅링플라이어
- 베어링풀러
- 전용 지그·인양공구
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 작업대상과 체결부 규격을 확인한다.
- 공구의 마모·균열·오염을 점검한다.
- 공구를 체결부에 완전히 맞춘다.
- 안정된 자세와 올바른 방향으로 힘을 가한다.
- 작업 후 청소·교정·보관 상태를 기록한다.
이상 현상과 원인·대책
- 규격 불일치: 모서리 뭉개짐·미끄러짐
- 풀러 걸림 불균형: 축·베어링 변형
- 토크렌치 관리불량: 체결력 오차
안전
작업 전 반드시 확인할 사항
- 렌치를 급하게 밀지 말고 안정된 자세에서 사용한다.
- 풀러와 인양공구의 허용하중을 넘지 않는다.
- 토크렌치를 일반 해머나 풀림용 지렛대로 쓰지 않는다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 사진 명칭 쓰기
- 공구와 용도 연결
- 안전한 사용법
- 작업에 맞는 공구 선정
필수 답안 키워드
규격 일치토크렌치스냅링플라이어베어링풀러지정 공구
오답 함정
- 플라이어를 렌치로 대용하지 않음
- 풀러 한쪽만 걸지 않음
- 서로 다른 출처의 공구 사진을 한 NCS 그림으로 묶지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 조립·정비 수행내용은 스패너·렌치·토크렌치·스냅링플라이어·풀러 등 작업목적별 공구와 점검사항을 제시한다.
기출복원 · (실기 출제)
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
복원 캡처의 여러 공구는 서로 다른 NCS 그림일 수 있으므로 개별 사진의 페이지·그림번호를 따로 검증해야 한다.
