1502010504기본측정기 사용
PDF 84쪽 · 인쇄 72쪽
수행내용: 버니어캘리퍼스 눈금 읽기와 측정값 판독
NCS 원문 확인(실기 출제)(출제 예상)
버니어캘리퍼스
제3과목 기계설비 일반 · 도면·측정·공차
30초 이해
주척(본척)
버니어 0선 직전의 주척값에 일치눈금×최소눈금을 더한다.
헷갈리는 개념 비교
- × 버니어 0이 지난 주척값을 잘못 고르지 않음
- × 0.05 mm와 0.02 mm형을 혼동하지 않음
- × 다른 눈금 그림을 복원문제 원본처럼 쓰지 않음
시험에 쓰는 핵심어
주척버니어일치눈금최소눈금외측·내측·깊이
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 버니어캘리퍼스의 구성과 용도를 설명한다.
- 주척값과 버니어 일치눈금으로 측정값을 판독한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인
버니어캘리퍼스 점검·측정·판독 3단계

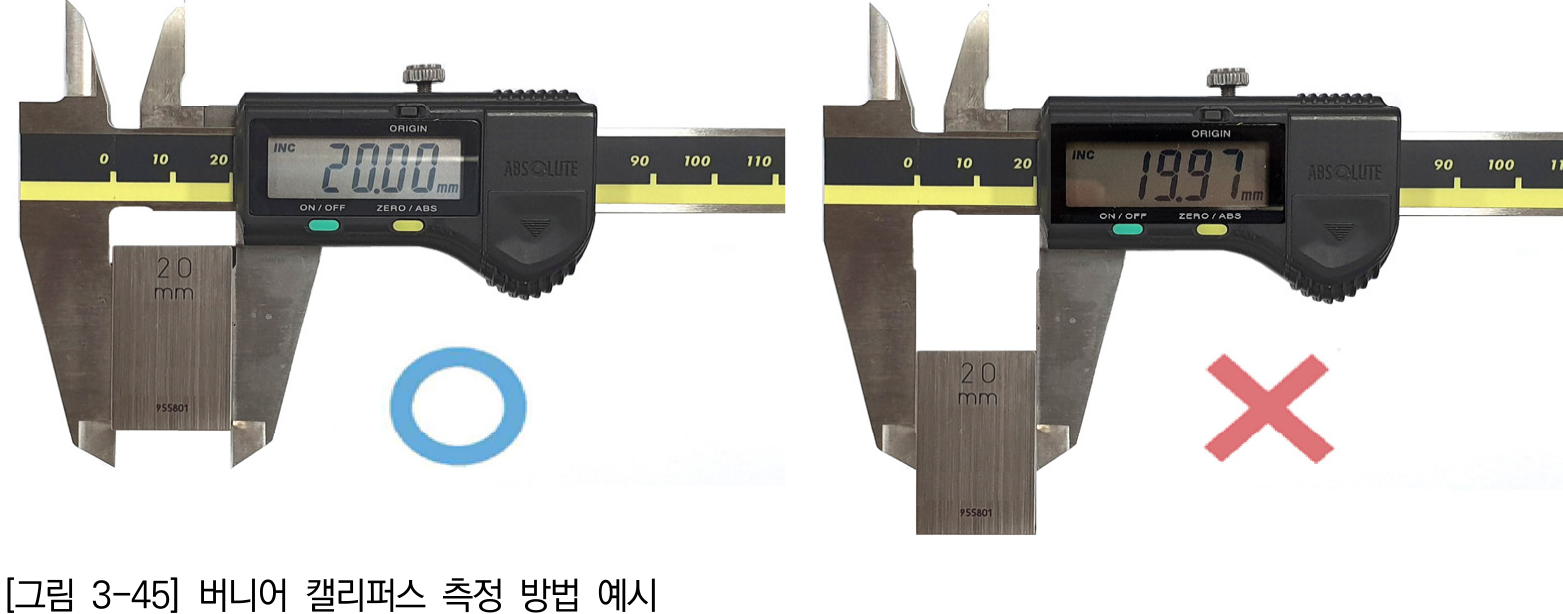

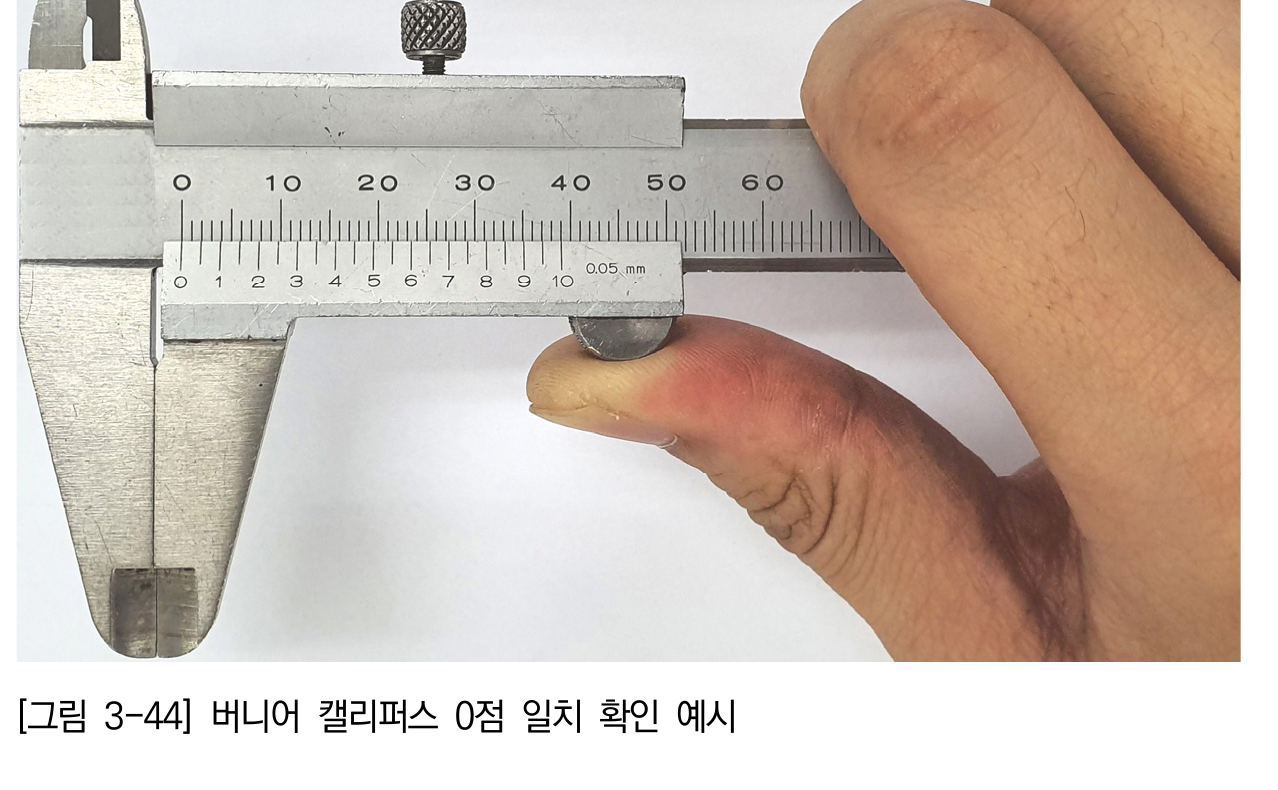

조를 닫아 0점과 빛 틈새를 확인 → 공작물을 조 안쪽에 바르게 물려 측정 → 주척값과 일치한 버니어 눈금을 읽어 측정값을 기록 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.83 · 인쇄 p.71 · 그림 3-44 외 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
버니어캘리퍼스 48.2 mm 판독
주척값과 버니어 일치값을 더해 48.2 mm를 판독한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기본측정기 사용, PDF p.84 · 인쇄 p.72 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
버니어캘리퍼스 37.35 mm 판독
주척 37 mm와 버니어 0.35 mm를 더해 측정값을 판독한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기본측정기 사용, PDF p.84 · 인쇄 p.72 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조

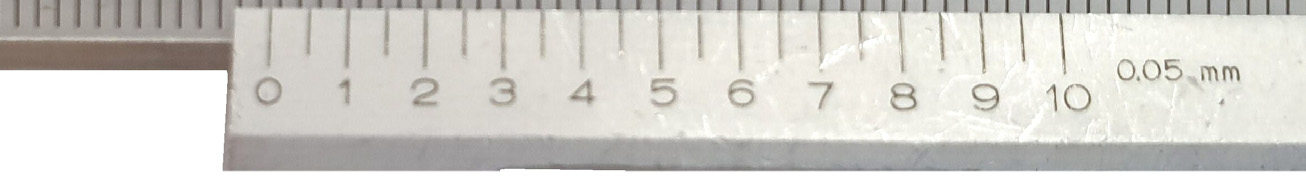

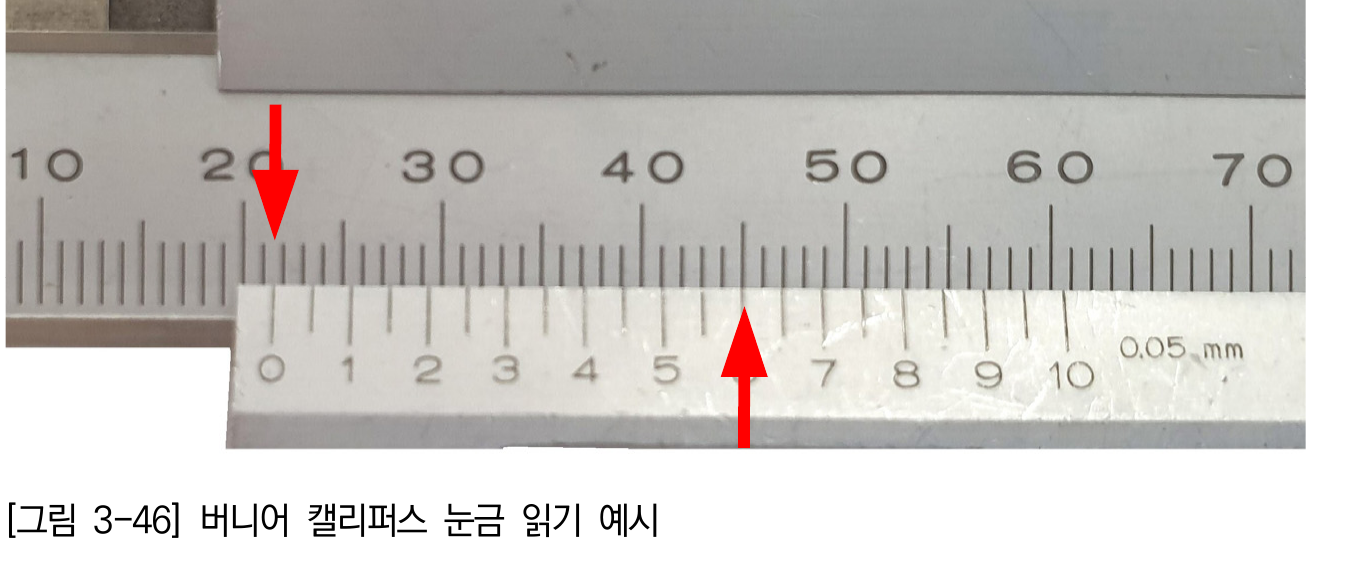

버니어캘리퍼스 눈금 판독
주척 기준값에 버니어의 일치 눈금 값을 더해 측정값을 판독한다.
출처: NCS 학습모듈 「기본측정기 사용」, PDF p.84 · 인쇄 p.72 · 그림 3-46 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
버니어캘리퍼스는 주척과 버니어 눈금의 일치를 이용해 외측·내측·깊이 치수를 측정하는 길이 측정기이다.
핵심 원리
버니어 0이 지난 주척값에, 주척 눈금과 일치한 버니어 눈금값을 더해 측정값을 구한다.
구성요소와 역할
- 주척
- 슬라이더·버니어
- 외측 조
- 내측 조
- 깊이바
- 고정나사
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 측정면과 공작물을 청소한다.
- 조를 닫아 0점과 빛 틈새를 확인한다.
- 외측 측정면은 공작물에 기울어짐 없이 밀착하고 일정한 측정력을 유지한다.
- 내경은 축에 직각인 단면에서 측정면을 잇는 선이 중심을 지날 때의 최대값을 찾는다. 홈 폭은 측정면을 홈 벽에 직각으로 맞춘 최소값을 읽는다.
- 시차 없이 주척과 일치눈금을 읽고 반복 기록한다.
계산·판정 기준
- 측정값=버니어 0이 지난 주척값+(일치눈금 번호×최소눈금)
- 최소눈금은 해당 기종의 0.05 mm·0.02 mm 등을 먼저 확인한다.
이상 현상과 원인·대책
- 0점오차·조 손상·측정압 과대는 판독오차를 만든다.
- 공작물과 측정면이 기울면 코사인오차가 생긴다.
안전
작업 전 반드시 확인할 사항
- 회전 중인 공작물을 측정하지 않는다.
- 측정기를 떨어뜨리거나 조를 공구처럼 사용하지 않는다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 눈금 판독
- 구성요소 명칭
- 외측·내측·깊이 측정 선택
- 0점오차 판단
필수 답안 키워드
주척버니어일치눈금최소눈금외측·내측·깊이
오답 함정
- 버니어 0이 지난 주척값을 잘못 고르지 않음
- 0.05 mm와 0.02 mm형을 혼동하지 않음
- 다른 눈금 그림을 복원문제 원본처럼 쓰지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 「기본측정기 사용」은 버니어캘리퍼스의 외측·내측·깊이 측정과 주척·버니어 눈금 판독 절차를 제시한다.
기출복원 · (실기 출제)
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
복원문제의 원본 눈금이 없으면 특정 수치 판독 문제는 공개하지 않는다.
