1502010504기본측정기 사용
PDF 67쪽 · 인쇄 55쪽
수행내용: 깊이·내측 마이크로미터 0점 설정
NCS 원문 확인(실기 출제)(출제 예상)
기본측정기
제3과목 기계설비 일반 · 기계요소·측정·조립
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 다이얼게이지를 일반 절대치수계로 쓰지 않음
- × 깊이 베이스의 들뜸을 확인함
- × 보정값의 부호를 오차와 같게 쓰지 않음
시험에 쓰는 핵심어
변위깊이내경0점분해능보정값
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
순서형
실린더 게이지 영점·내경 측정 3단계
사진을 실린더 게이지 선정, 기준치 설정, 최소점 영점조정 순서로 배열한다.
교환로드기준치외측 마이크로미터
기출부터 직접 풀기 순서형
얇은 게이지블록 밀착 2단계
사진을 얇은 블록 한쪽 접촉, 가볍게 누르며 겹쳐 밀기 순서로 배열한다.
게이지블록얇은 블록측정면 청결
기출부터 직접 풀기 순서형
두꺼운 게이지블록 밀착 2단계
사진을 측정면 직각 맞댐, 가볍게 누르며 90° 회전 순서로 배열한다.
게이지블록두꺼운 블록직각 맞댐
기출부터 직접 풀기 순서형
롤러를 이용한 더브테일 측정 2단계
도해를 작은 롤러 삽입·M1 측정, 큰 롤러 삽입·M2 측정 순서로 배열한다.
더브테일작은 롤러 d큰 롤러 D
기출부터 직접 풀기 순서형
볼을 이용한 내측 테이퍼 측정 2단계
직경이 다른 두 볼과 깊이 마이크로미터를 이용해 내측 테이퍼의 H2·H1 높이를 순서대로 측정한다.
내측 테이퍼큰 직경 볼작은 직경 볼
기출부터 직접 풀기 정의형
측정기 식별
그림 (1)~(3)의 측정기 명칭을 각각 쓰시오.
다이얼게이지깊이마이크로미터내측마이크로미터
기출부터 직접 풀기 보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 다이얼·깊이·내측 측정기를 용도별로 구분한다.
- 측정기별 0점 확인 방법을 설명한다.
- 측정 보조기구와 실린더 게이지를 선정하고 검사성적서까지 작성한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

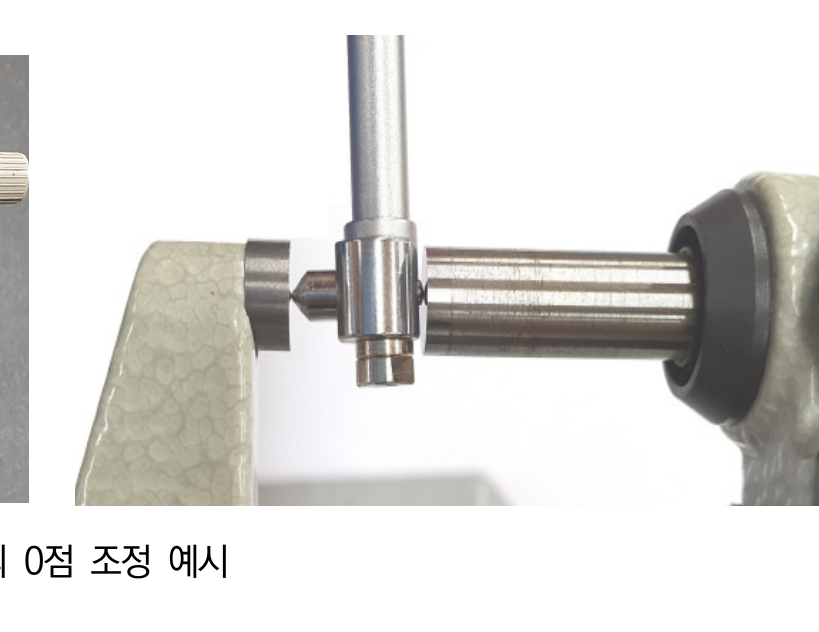

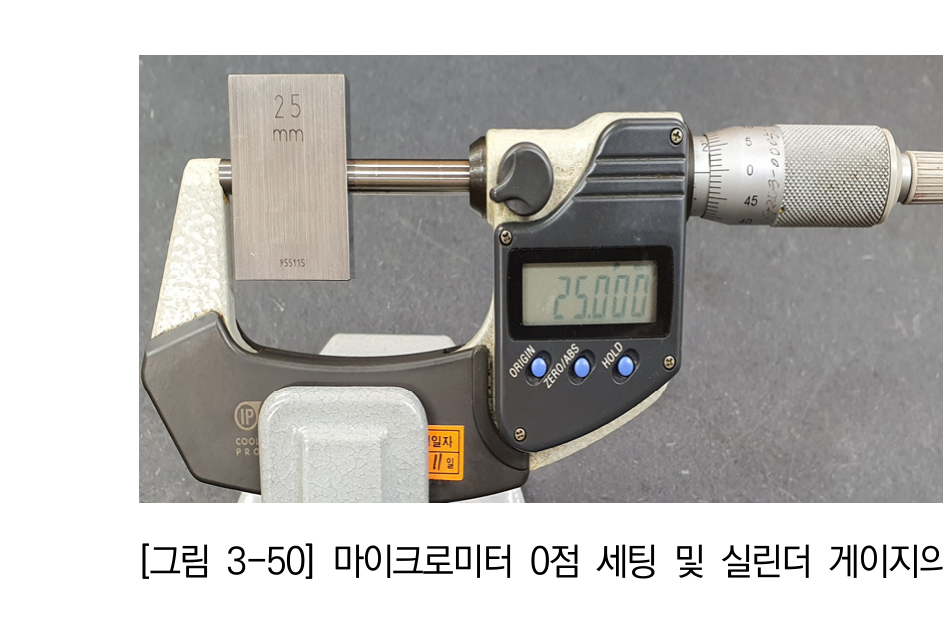

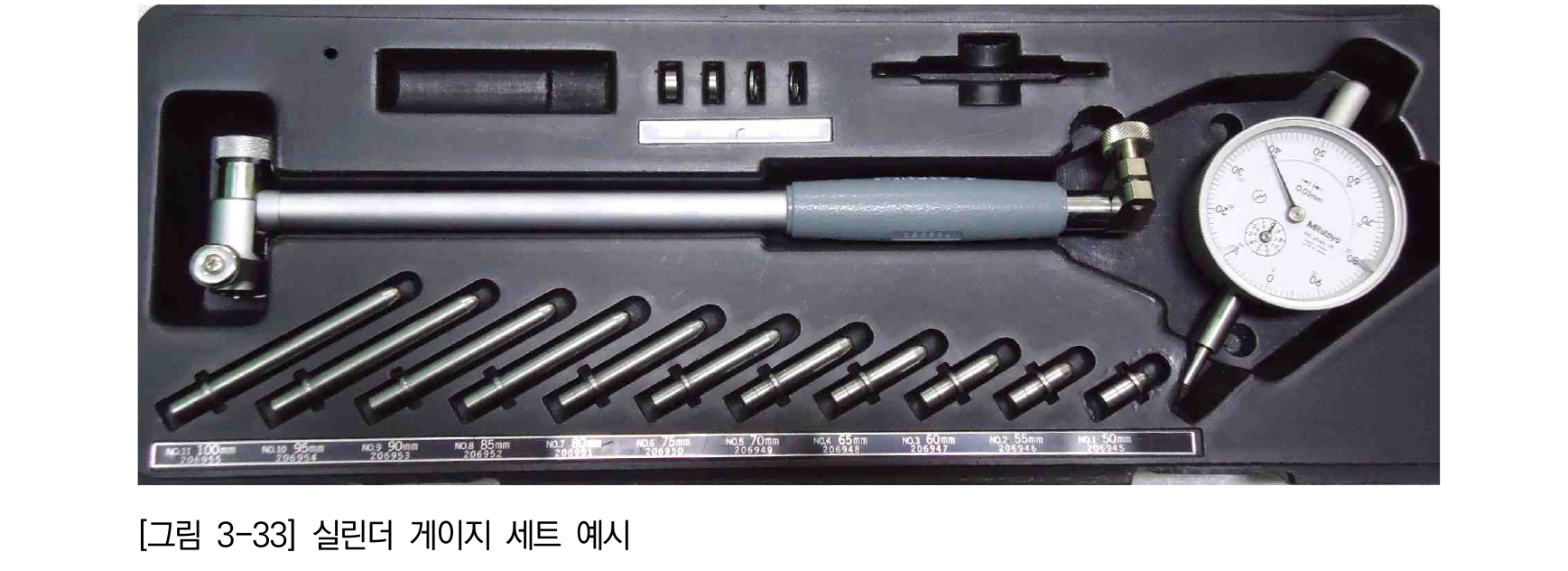

실린더 게이지 영점·내경 측정 3단계
측정범위에 맞는 교환로드·측정자를 선정 → 외측 마이크로미터로 기준치 설정 → 실린더 게이지를 흔들어 최소점에서 영점조정 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.74 · 인쇄 p.62 · 그림 3-33 외 · 교육 목적 출처 표시 사용

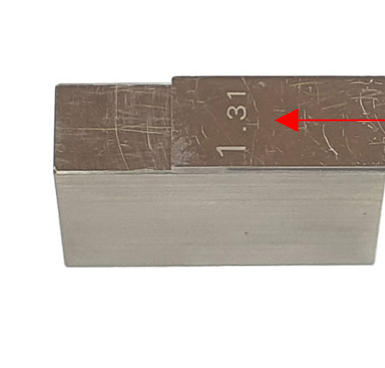

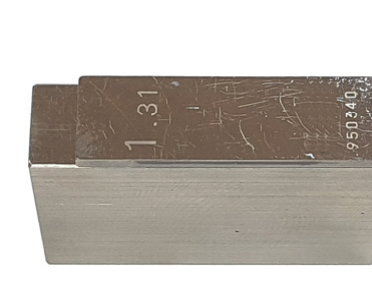

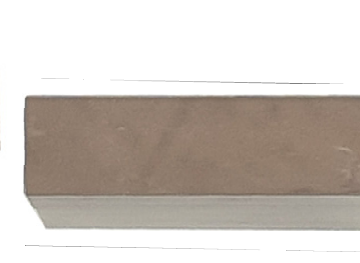

얇은 게이지블록 밀착 2단계
측정면을 닦고 얇은 블록을 두꺼운 블록 한쪽에 접촉 → 가볍게 누르면서 밀어 두 측정면을 겹쳐 밀착 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.73 · 인쇄 p.61 · 그림 3-32 (a-1) 외 · 교육 목적 출처 표시 사용

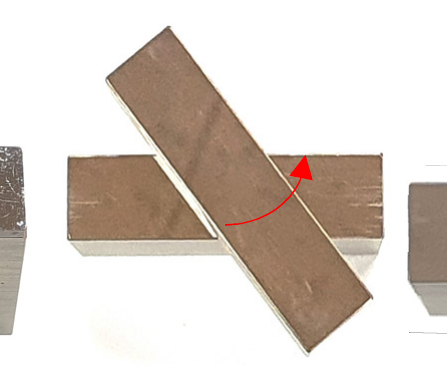

두꺼운 게이지블록 밀착 2단계
측정면을 닦고 두 블록의 측정면을 직각으로 맞댐 → 가볍게 누르면서 90° 회전해 두 측정면을 완전히 밀착 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.73 · 인쇄 p.61 · 그림 3-32 (b-1) 외 · 교육 목적 출처 표시 사용

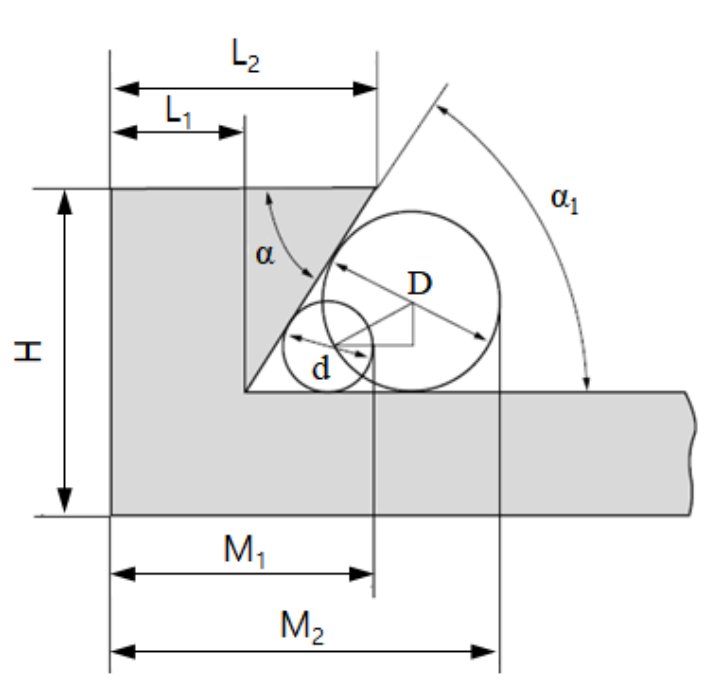

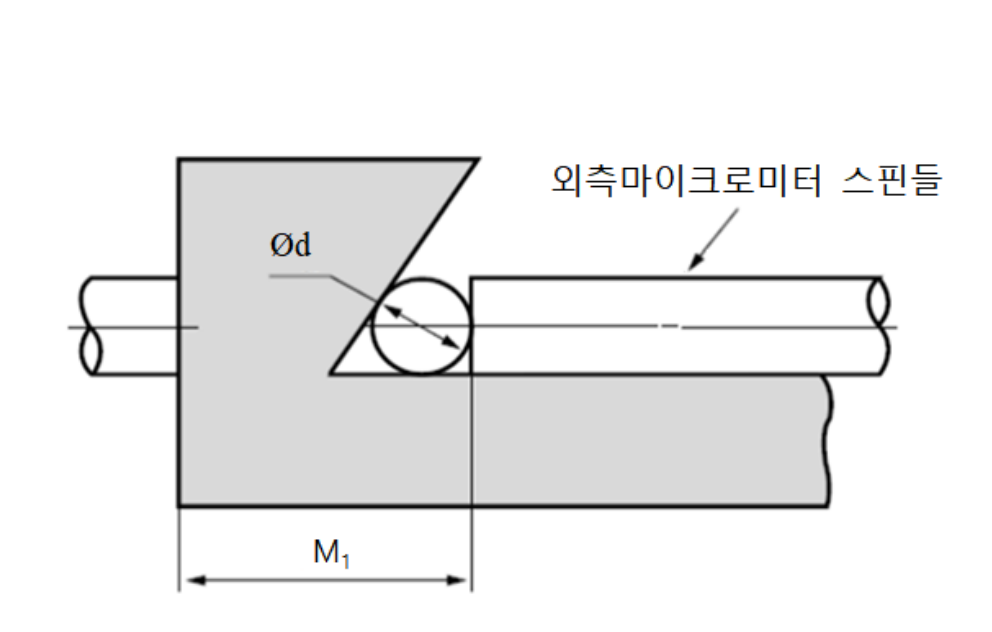

롤러를 이용한 더브테일 측정 2단계
더브테일 홈에 작은 지름 롤러 d를 넣고 M1을 측정 → 큰 지름 롤러 D로 바꾸어 M2를 측정한 뒤 H와 함께 각도·거리를 계산 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.100 · 인쇄 p.88 · 그림 3-63 (좌) 외 · 교육 목적 출처 표시 사용

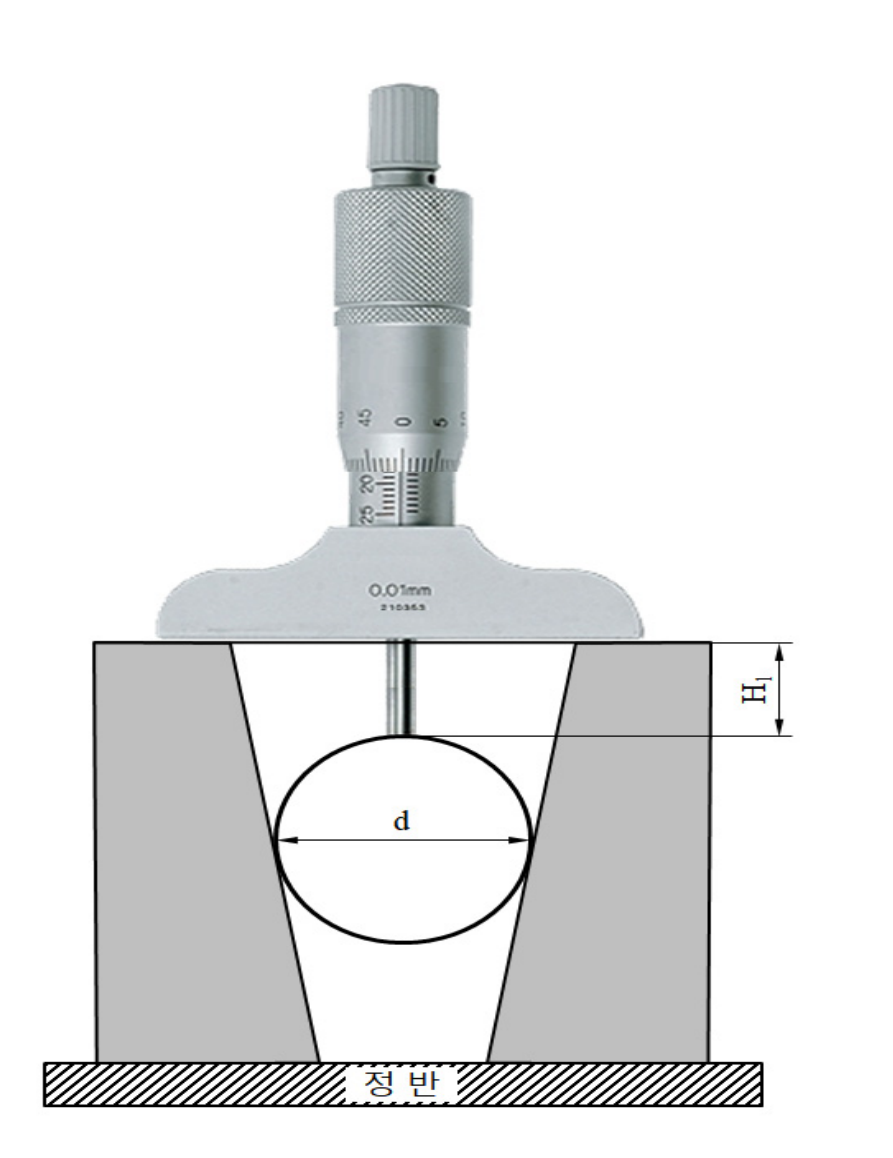

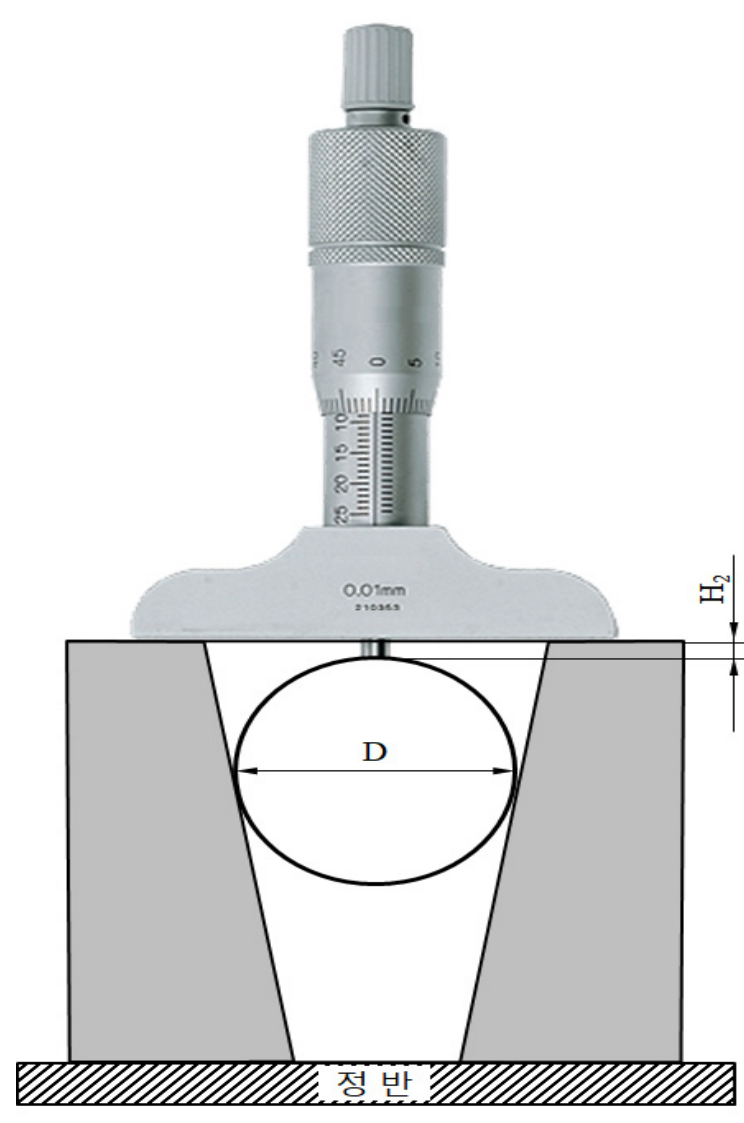

볼을 이용한 내측 테이퍼 측정 2단계
큰 직경 볼을 넣어 H2를 측정한 뒤 작은 직경 볼로 바꾸어 H1을 측정한다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.99 · 인쇄 p.87 · 그림 3-62 (가) 외 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
측정기 3종 식별
형상과 측정 용도를 기준으로 세 측정기를 식별한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기본측정기 사용, PDF p.39 · 인쇄 p.27 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
측정 보조기구 식별
측정기와 보조기구의 형상 및 용도를 비교한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기본측정기 사용, PDF p.39 · 인쇄 p.27 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조

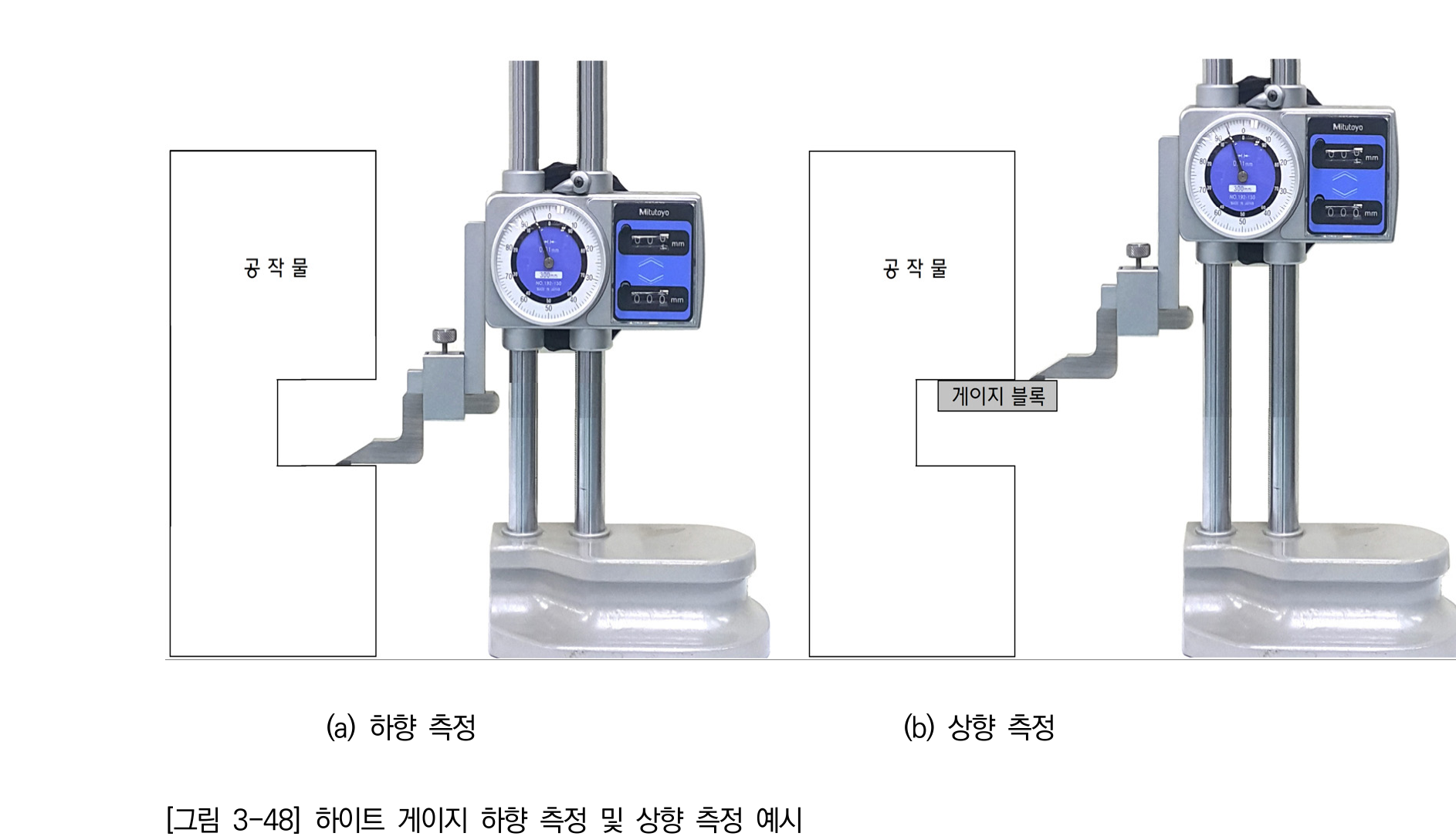

하이트 게이지 하향·상향 측정 비교
하향 측정은 기준면에서 아래쪽 측정면에 접촉하고, 상향 측정은 게이지 블록으로 기준을 만든 뒤 위쪽 측정면에 접촉한다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.86 · 인쇄 p.74 · 그림 3-48 · 교육 목적 출처 표시 사용

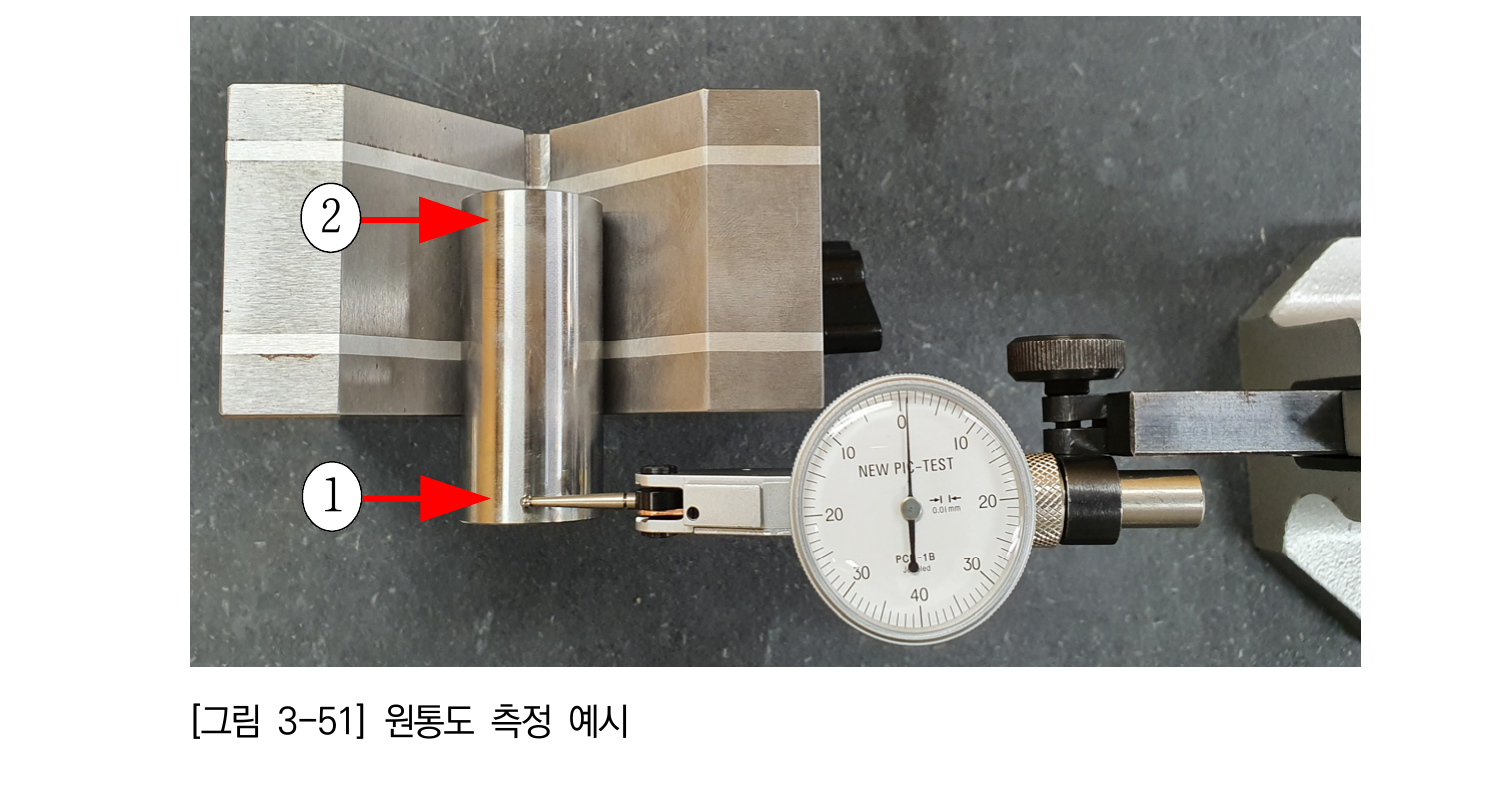

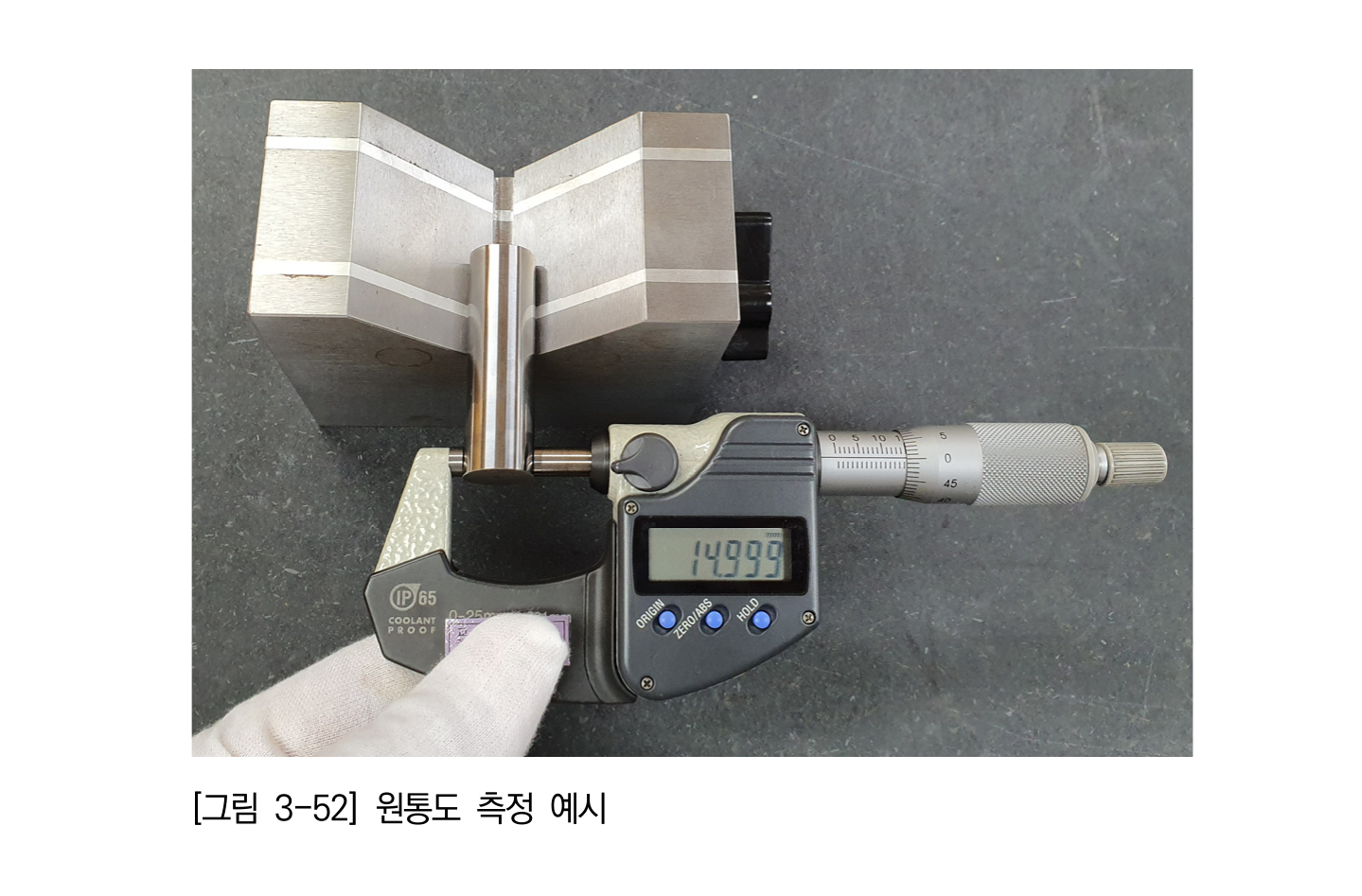

원통도 측정 두 방법
한 단면만 보지 않고 여러 축방향 위치와 원주 방향에서 최대·최소값을 반복 측정해 원통도 경향을 판정한다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.89 · 인쇄 p.77 · 그림 3-51~3-52 · 교육 목적 출처 표시 사용

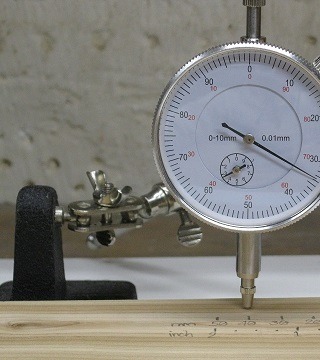

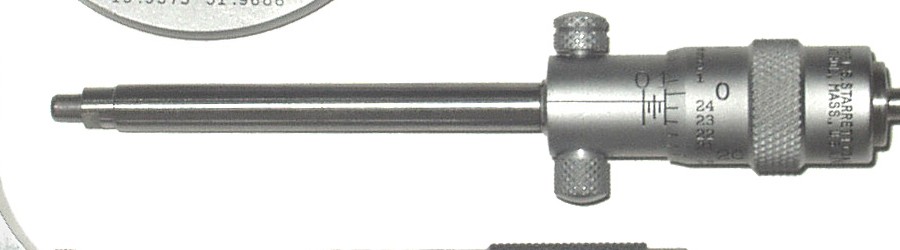

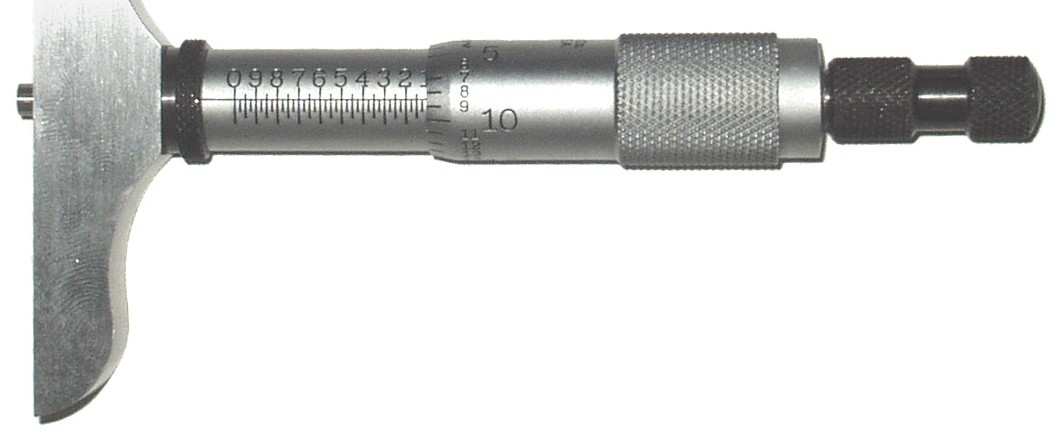

측정기 3종 실사 판독
(1) 다이얼 게이지, (2) 깊이 마이크로미터, (3) 내측 마이크로미터의 외형과 접촉부를 비교한다.
출처: Wikimedia Commons · GrahamDavies(CC0), Splarka(Public domain) · Planer Snipe Measured with Dial Indicator 000.jpg / Micrometers.jpg · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
기본측정기 선정은 측정대상의 외측·내측·깊이·변위와 요구 공차에 맞는 기기·측정범위·분해능을 정하는 과정이다.
핵심 원리
다이얼게이지는 상대변위, 깊이마이크로미터는 기준면에서 깊이, 내측마이크로미터는 내경·내부폭을 정밀 나사 원리로 측정한다. 정반·V블록·스탠드·게이지블록 같은 보조기구는 측정물의 기준과 자세를 재현한다. 실린더 게이지는 기준 링 또는 외측 마이크로미터로 영점을 만든 뒤 내경에서 흔들어 최소 지시점을 읽는 비교측정기다.
구성요소와 역할
- 다이얼게이지
- 깊이마이크로미터
- 내측마이크로미터
- 정반·게이지블록
- 링게이지·기준기
- 보조기구: 정반·V블록·마그네틱 스탠드·게이지블록
- 실린더 게이지: 교환로드·측정자·전달기구·다이얼
- 검사성적서: 도면기준·측정기번호·환경·반복값·보정값·최종판정
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 도면 공차와 측정대상을 확인한다.
- 측정범위와 분해능이 맞는 기기를 선택한다.
- 측정면을 청소하고 기준기로 0점을 확인한다.
- 기기를 측정방향과 바르게 정렬한다.
- 일정한 측정력으로 반복 측정하고 기준과 비교한다.
- 도면 공차와 형상에 맞는 측정기·보조기구를 선정한다.
- 실린더 게이지의 교환로드를 고르고 기준치에서 영점을 설정한다.
- 내경에서 좌우로 흔들어 최소점을 반복 측정한다.
- 측정값·보정값·최종판정을 검사성적서에 기록한다.
계산·판정 기준
- 오차=측정값−참값
- 보정값=참값−측정값=−오차
- 실제 교정에서는 참값을 정확히 알 수 없으므로 기준기의 기준값과 측정불확도를 함께 확인한다.
이상 현상과 원인·대책
- 0점 불량: 모든 측정값에 계통오차
- 정렬 불량: 코사인오차
- 측정력 과대: 공작물·기기 변형
- 온도차: 열팽창 오차
- 최소점이 반복되지 않으면 측정축 기울어짐, 영점 불량, 측정물 고정과 온도차를 점검한다.
안전
작업 전 반드시 확인할 사항
- 회전 중인 공작물을 측정하지 않는다.
- 정밀측정기를 공구처럼 사용하지 않는다.
- 원통 측정물은 V블록이나 고정구로 굴림·낙하를 방지한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 사진에서 측정기 명칭
- 용도 연결
- 0점 설정방법
- 오차·보정값 계산
- 측정오차 원인
- 측정기·보조기구 선정
- 실린더 게이지 영점·최소점 순서
- 검사성적서 작성
필수 답안 키워드
변위깊이내경0점분해능보정값보조기구실린더 게이지검사성적서
오답 함정
- 다이얼게이지를 일반 절대치수계로 쓰지 않음
- 깊이 베이스의 들뜸을 확인함
- 보정값의 부호를 오차와 같게 쓰지 않음
- 원본 사진 없이 특정 기종을 추정하지 않음
- 실린더 게이지 지시값을 기준치 없이 절대치로 읽지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 기본측정기 사용은 다이얼게이지와 깊이·내측 마이크로미터의 종류, 0점 설정 및 측정 절차를 제시한다.
- 측정은 측정기 판독에서 끝나지 않고 설치·영점·반복측정·공차판정·검사성적서 인계까지 이어진다.
기출복원 · (실기 출제)
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
1실린더 게이지 영점·내경 측정 3단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 실린더 게이지 영점·내경 측정 3단계의 올바른 순서로 배열하시오.풀기 →2얇은 게이지블록 밀착 2단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 얇은 게이지블록 밀착 2단계의 올바른 순서로 배열하시오.풀기 →3두꺼운 게이지블록 밀착 2단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 두꺼운 게이지블록 밀착 2단계의 올바른 순서로 배열하시오.풀기 →4롤러를 이용한 더브테일 측정 2단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 롤러를 이용한 더브테일 측정 2단계의 올바른 순서로 배열하시오.풀기 →5볼을 이용한 내측 테이퍼 측정 2단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 볼을 이용한 내측 테이퍼 측정 2단계의 올바른 순서로 배열하시오.풀기 →
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
1502010504기본측정기 사용
PDF 68쪽 · 인쇄 56쪽
수행내용: 다이얼게이지 0점 설정
NCS 원문 확인1502010504기본측정기 사용
PDF 72쪽 · 인쇄 60쪽
수행내용: 기본측정기 종류와 특징
NCS 원문 확인원문 대조 메모
일반 이론은 공개 가능하지만 원본 사진 식별문제는 자산이 없으면 held_asset_missing으로 유지한다. 측정기별 허용오차와 교정주기는 해당 검사기준서·교정성적서를 우선한다.
