1505010108운반하역기계 구동장치 정비
PDF 22쪽 · 인쇄 10쪽
수행내용: 기어 커플링의 구조와 토크 전달
NCS 원문 확인(실기 출제)(출제 예상)
기어 커플링
제3과목 기계설비 일반 · 축·커플링·클러치
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 정렬이 필요 없는 커플링이라고 쓰지 않음
- × 윤활식과 무윤활 탄성커플링을 혼동하지 않음
시험에 쓰는 핵심어
외치 허브내치 슬리브큰 토크제한적 변위 허용윤활축정렬
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
순서형
기어 커플링 측정·조립 4단계
섞여 있는 네 작업 장면을 측정·위치 맞춤·조립·그리스 주입 순서로 배열한다.
간격 측정위치 일치슬리브 조립
기출부터 직접 풀기 순서형
타이어 커플링 조립 4단계
플랜지 간극 측정, 플레이트·볼트 가조립과 타이어 삽입, 연결부 밀착 확인, 대각선 토크 체결 장면을 올바른 순서로 배열한다.
플랜지 간극가조립타이어 삽입
기출부터 직접 풀기 순서형
마그네틱 커플링 조립 4단계
케이싱 체결, 영구자석 삽입·고정, 이물질 방지 스티커 부착, 두 커플러 결합 장면을 올바른 순서로 배열한다.
케이싱N극·S극 교차자석 고정볼트
기출부터 직접 풀기 순서형
그리드 커플링 조립 5단계
사진을 부품·키 정렬, 스프로킷 조립·체결, 간극·정렬 측정, 그리드 스프링 삽입, 커버 체결·그리스 주입 순서로 배열한다.
키 위치 정렬스프로킷필러게이지
기출부터 직접 풀기 연결형
기어 커플링 특징
슬리브의 내치와 크라우닝된 허브 외치가 맞물리는 커플링의 명칭과 특징 3가지를 쓰시오.
기어 커플링큰 토크 전달편심·편각 허용
기출부터 직접 풀기 보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 기어 커플링의 토크전달 구조를 설명한다.
- 윤활·치면·축정렬 점검항목을 쓴다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

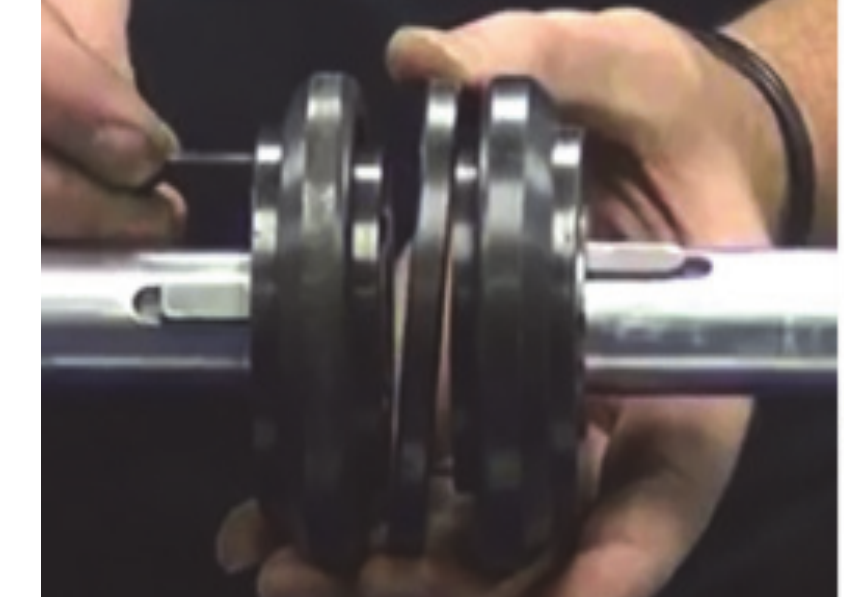

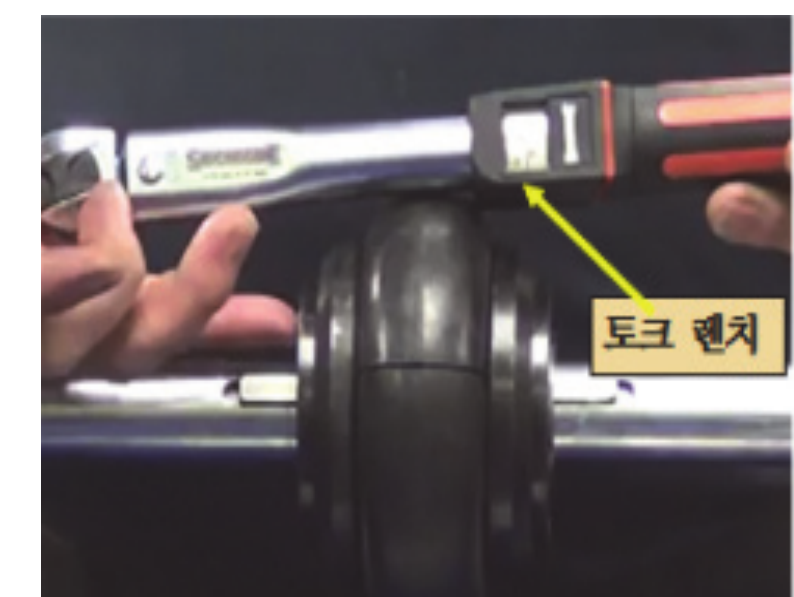

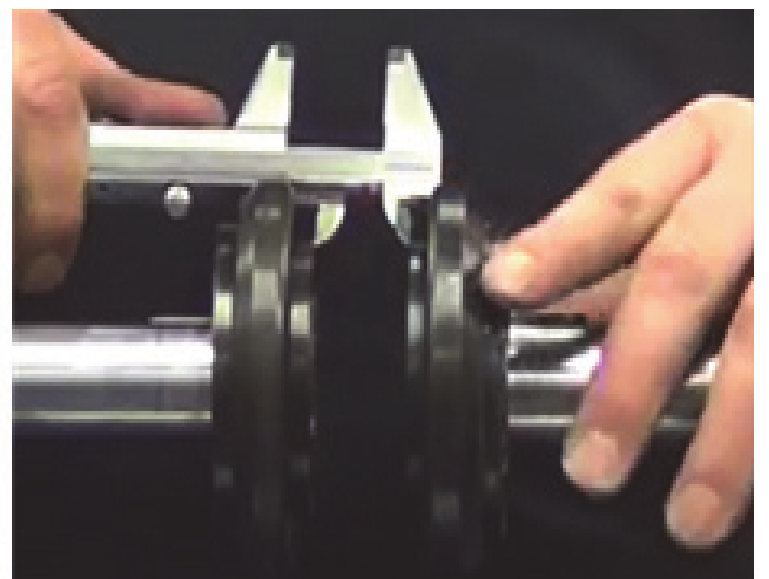

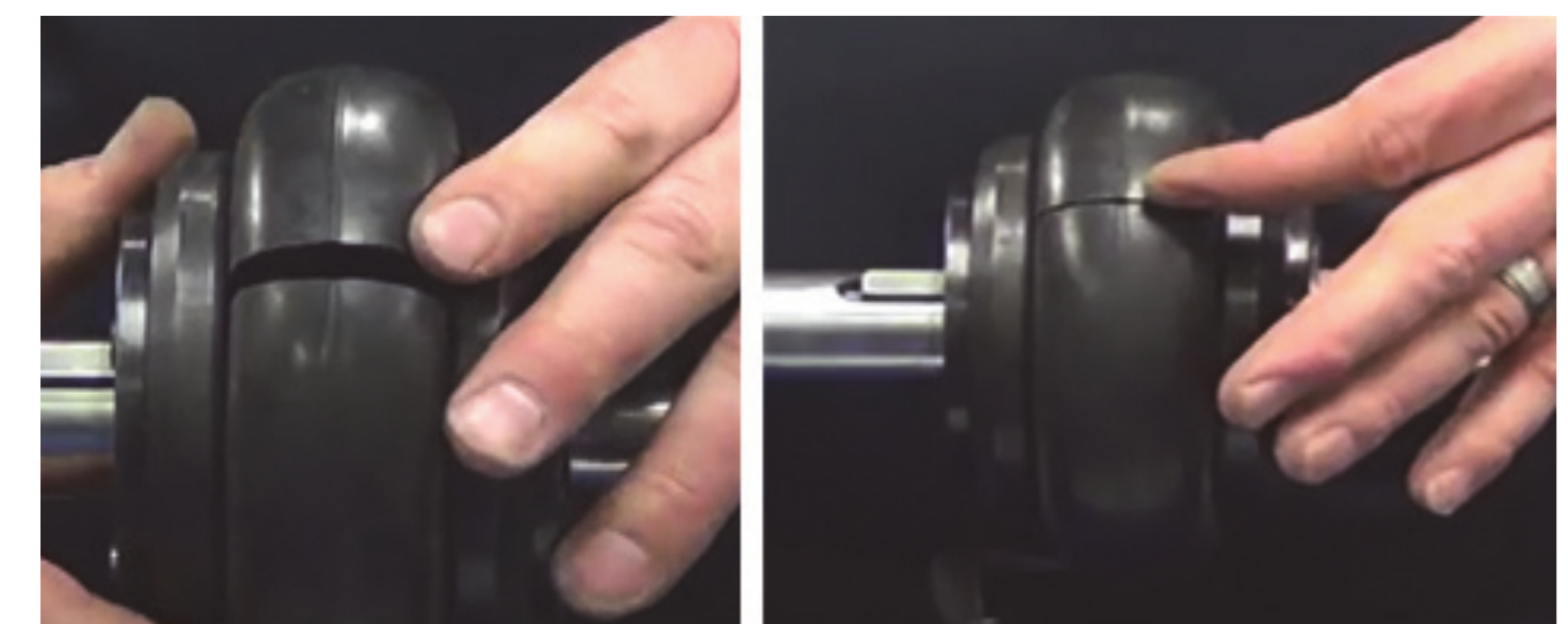

타이어 커플링 조립 4단계
플랜지 간극 측정 → 플레이트·볼트 가조립 후 타이어 삽입 → 연결부 간극 최소화와 완전 밀착 확인 → 토크렌치로 대각선 단계 체결 순이다.
출처: NCS 학습모듈 · 운반하역기계 구동장치 정비 · 그림 1-47 (우) 외 · 교육 목적 출처 표시 사용

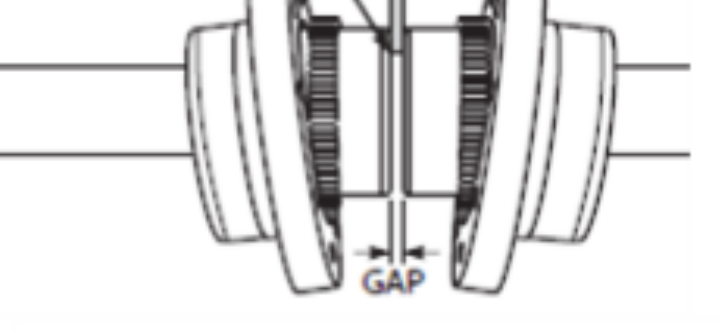

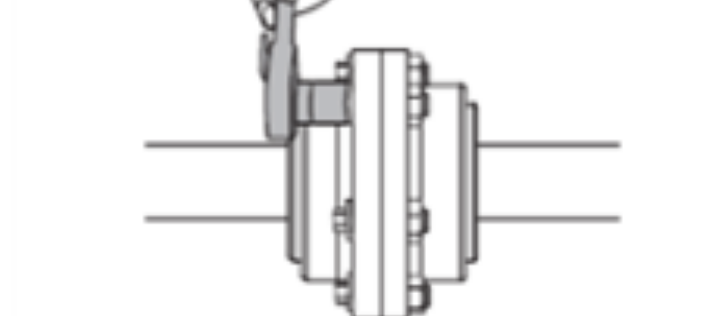

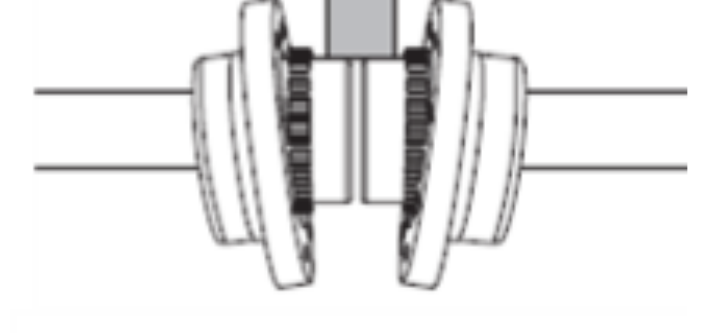

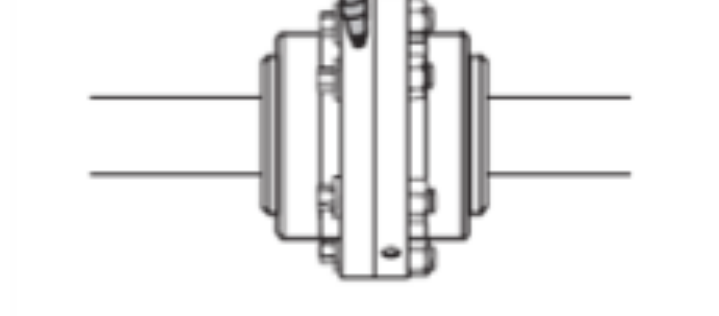

기어 커플링 측정·조립 4단계
같은 조건으로 간격을 측정한 뒤 위치를 맞추고 조립·체결한 다음 그리스를 주입한다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」, PDF p.47 · 인쇄 p.35 · 그림 1-44 · 교육 목적 출처 표시 사용

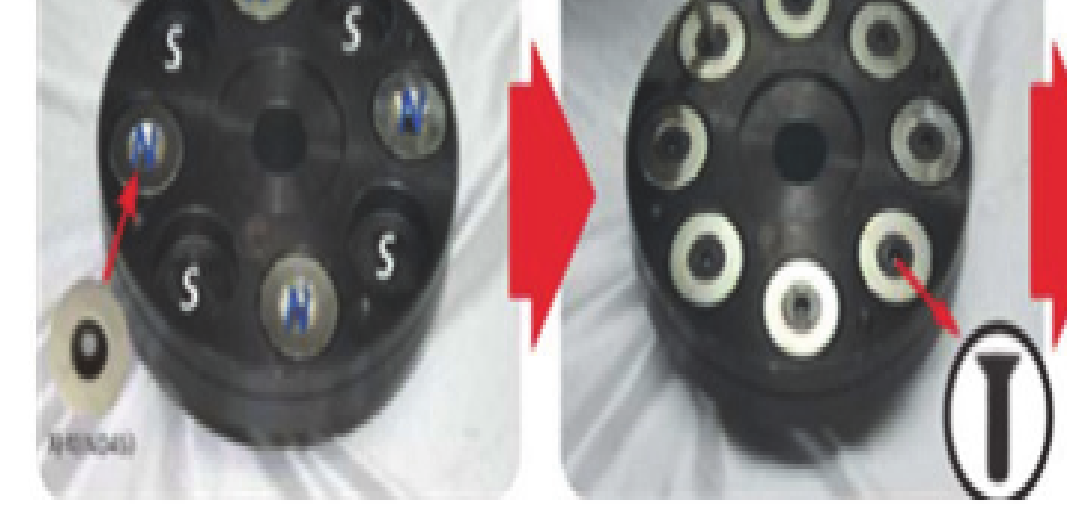

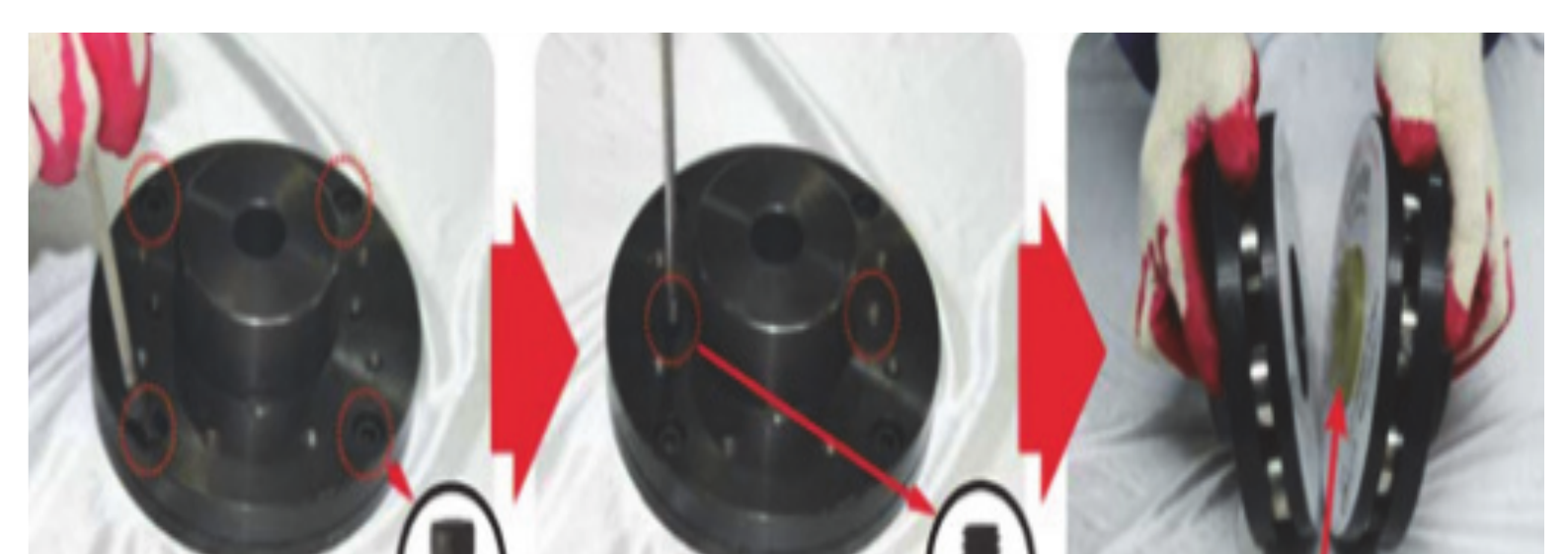

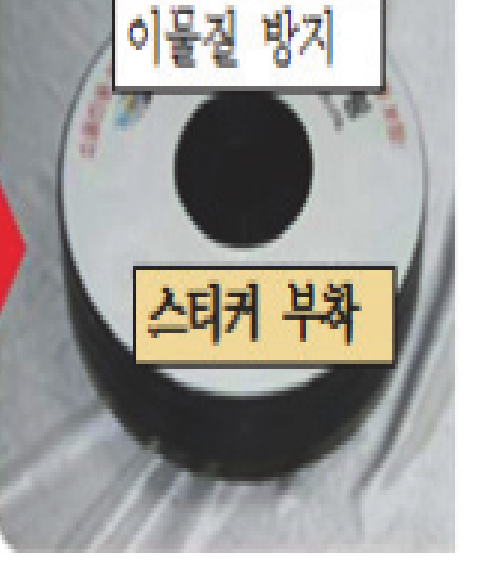

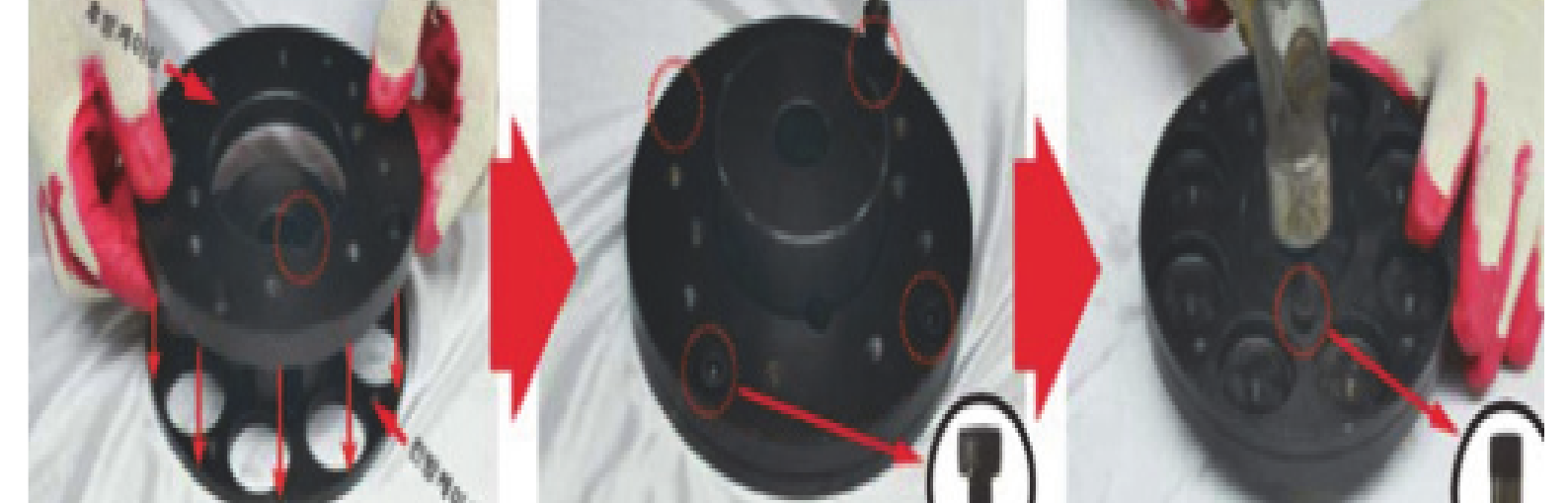

마그네틱 커플링 조립 4단계
전·후방 케이싱 체결 → 영구자석을 N극과 S극으로 교차 삽입·고정 → 이물질 방지 스티커 부착 → 분해용 볼트를 제거하고 두 커플러 사이에 우레탄을 넣어 결합 순이다.
출처: NCS 학습모듈 · 운반하역기계 구동장치 정비, PDF p.54 · 인쇄 p.42 · 그림 1-56 외 · 교육 목적 출처 표시 사용

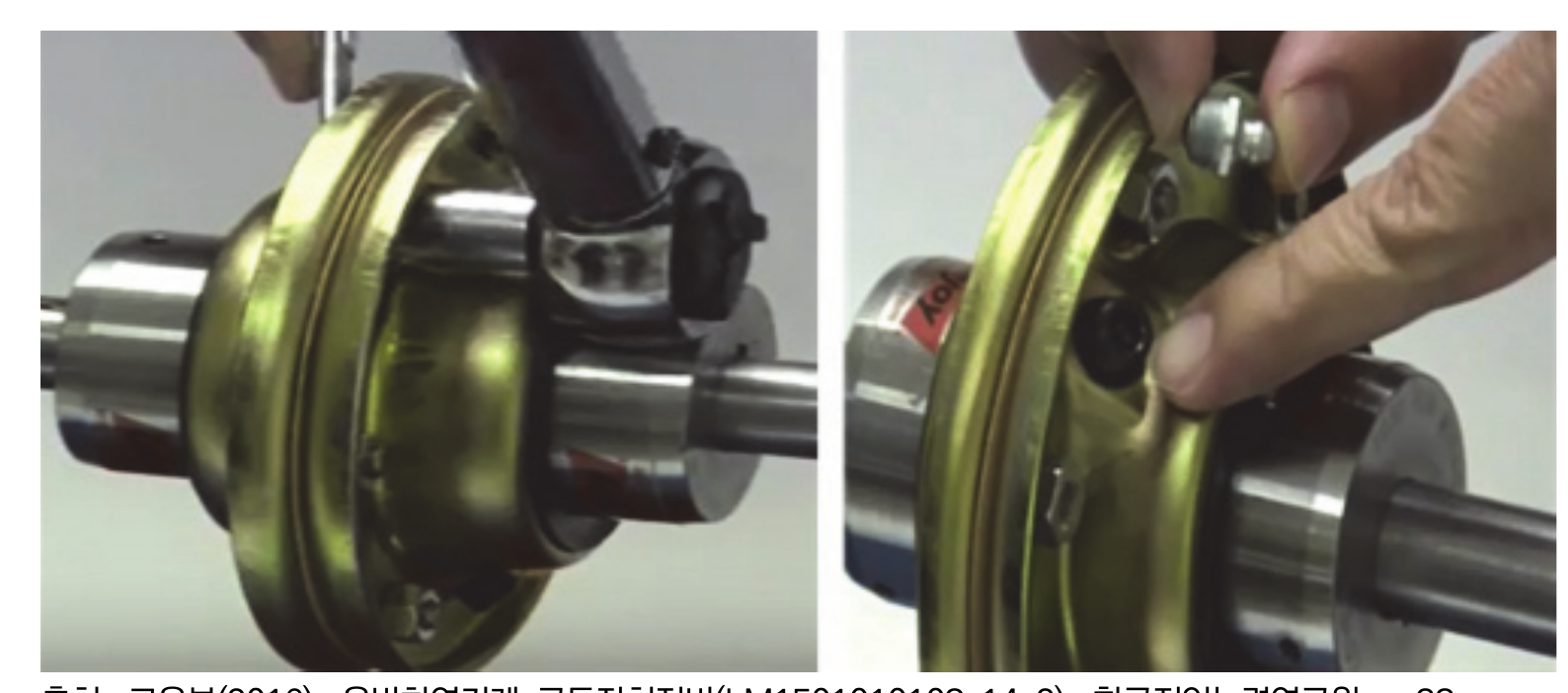

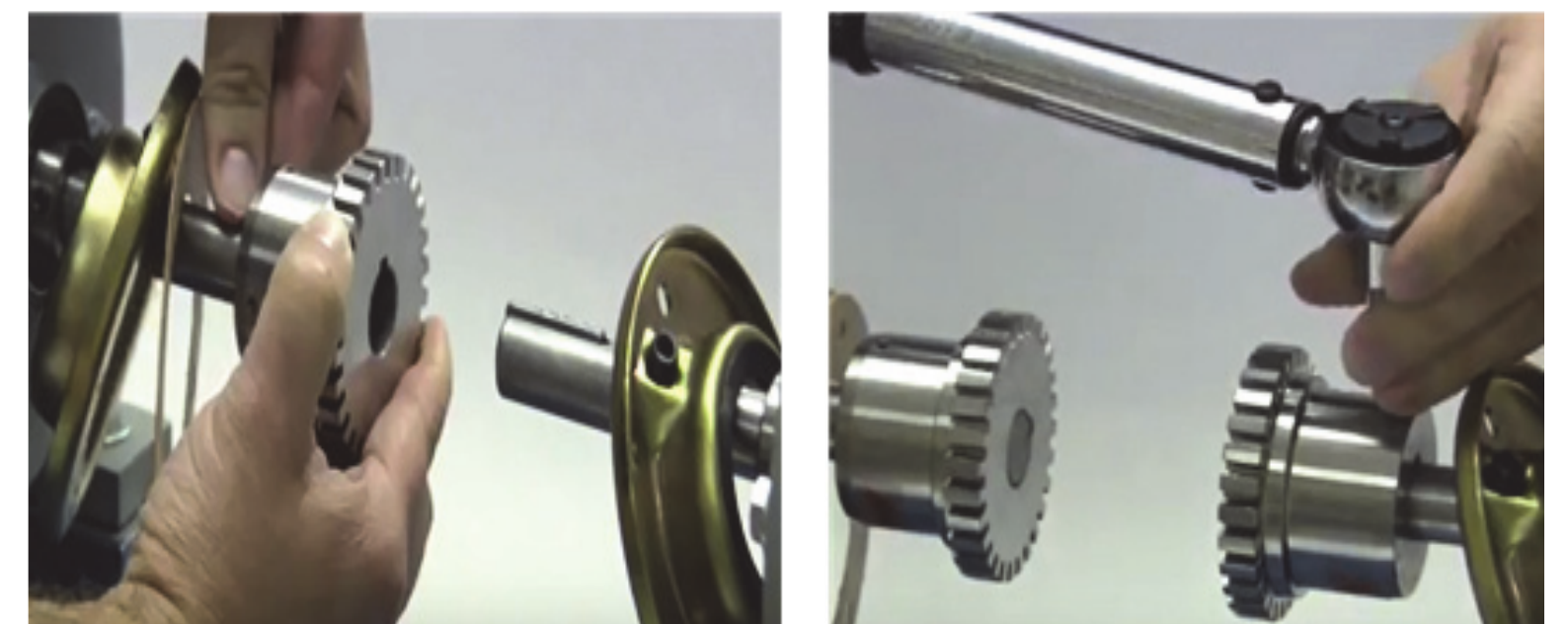

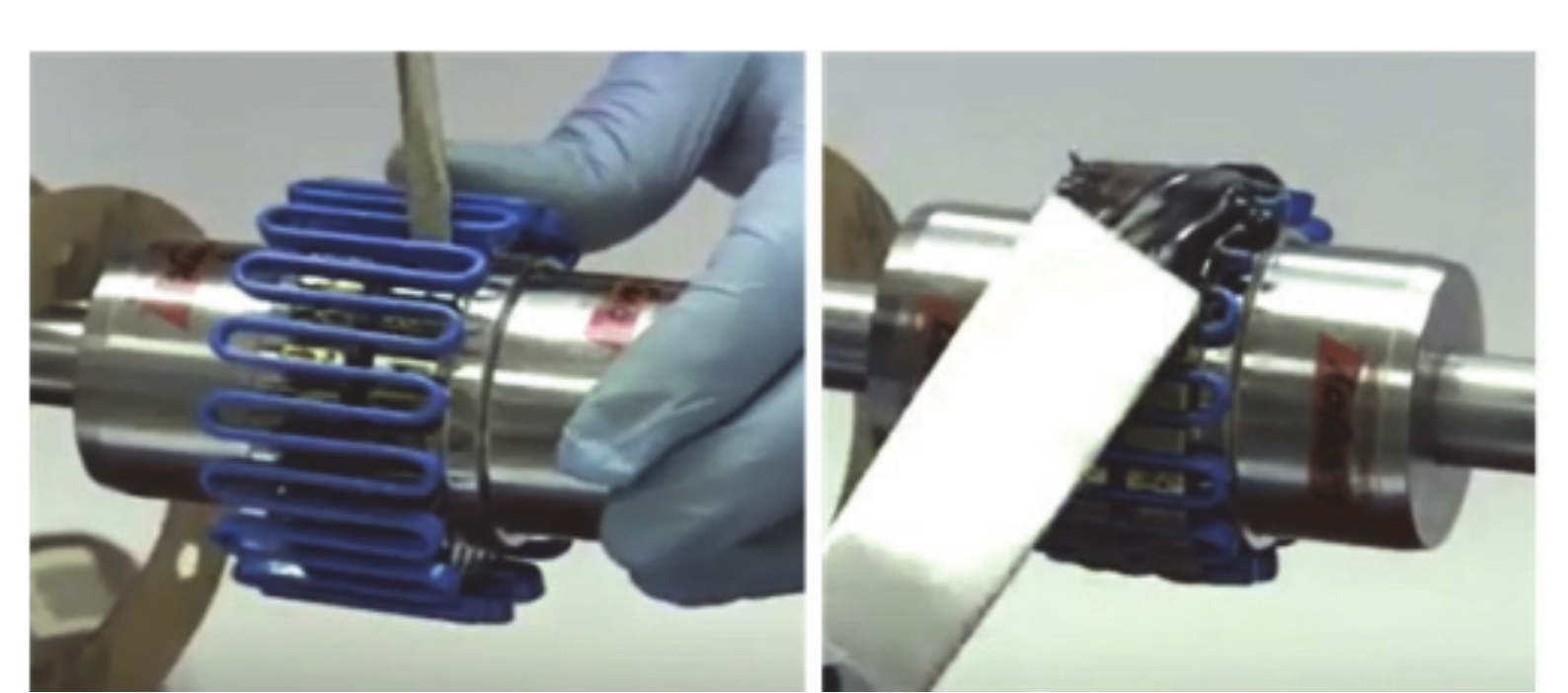

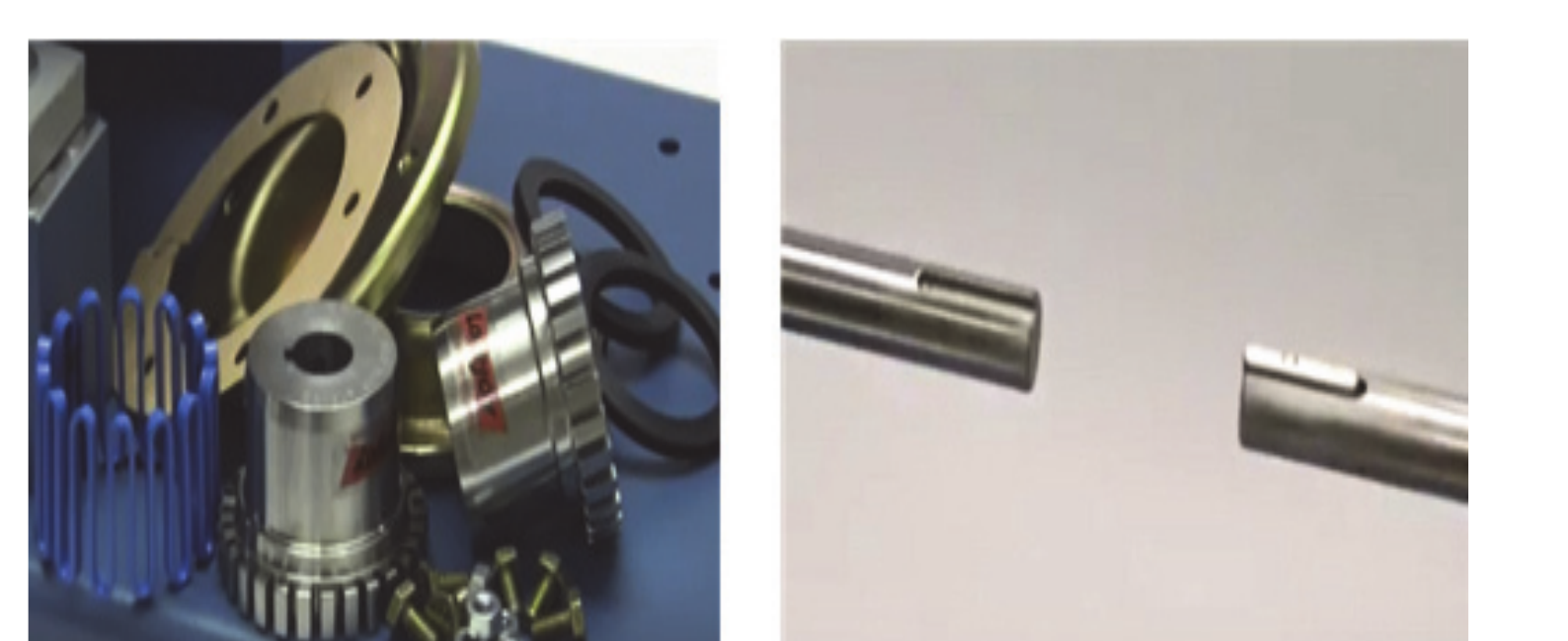

그리드 커플링 조립 5단계

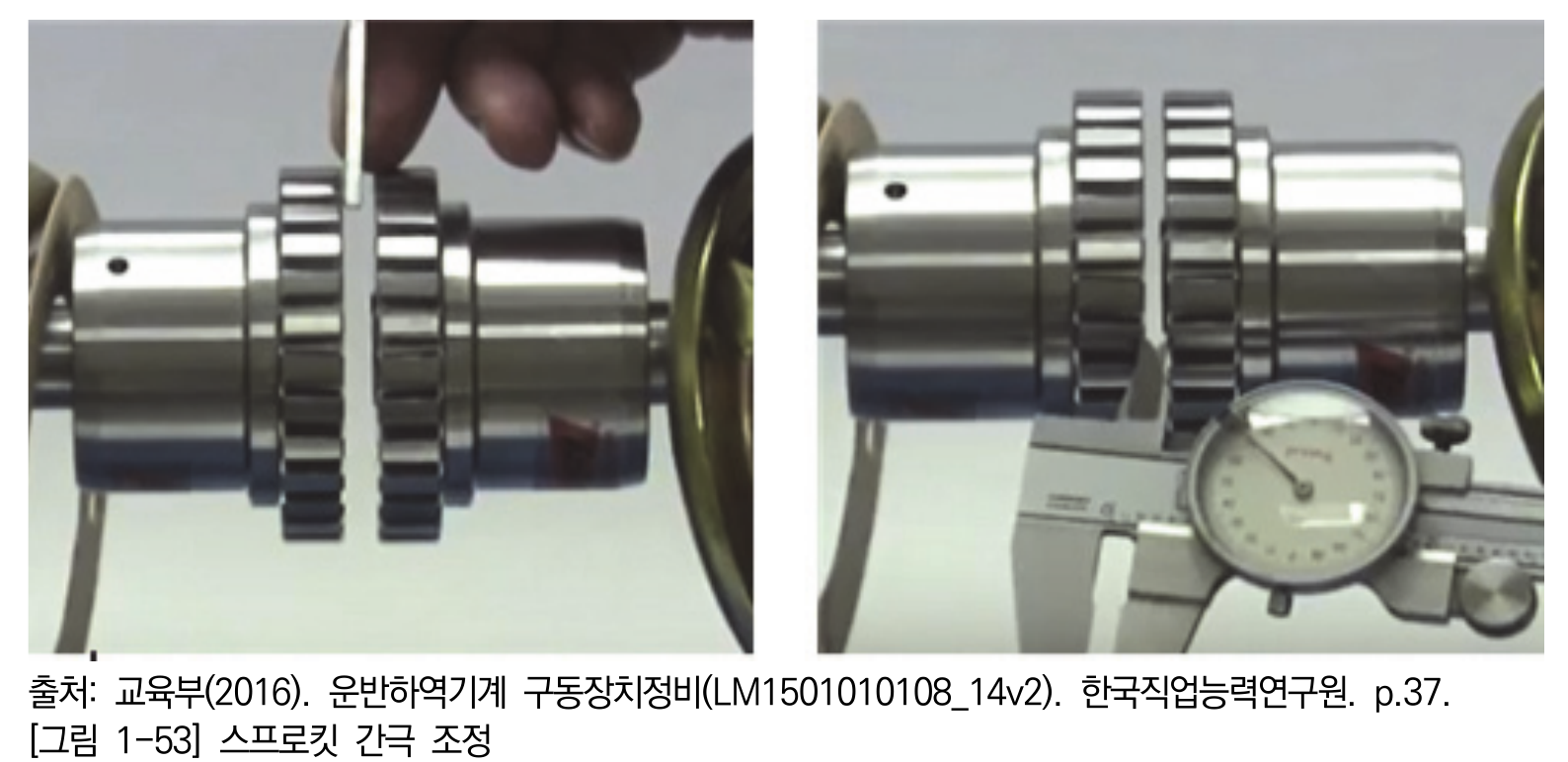

부품·키 위치 정렬 → 스프로킷 조립·규정토크 체결 → 필러게이지·다이얼게이지 간극과 정렬 확인 → 그리드 스프링 삽입 → 커버 대각선 체결·그리스 주입 순이다.
출처: NCS 학습모듈 · 운반하역기계 구동장치 정비, PDF p.51 · 인쇄 p.39 · 그림 1-51 외 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
기어 커플링은 외치 허브와 내치 슬리브의 기어 맞물림으로 두 축을 연결해 큰 토크를 전달하는 축이음이다.
핵심 원리
치면의 미끄럼과 치형 여유로 제한적인 편심·편각·축방향 변위를 허용하지만, 허용량을 넘는 정렬불량은 치면과 베어링 하중을 증가시킨다.
구성요소와 역할
- 외치 허브
- 내치 슬리브
- 볼트·플랜지
- 실·가스켓
- 윤활유 주입구
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 형식·호칭과 치면 손상을 확인한다.
- 두 축을 허용기준 안으로 정렬한다.
- 허브·슬리브를 조립하고 축방향 간격을 맞춘다.
- 지정 윤활제를 규정량 주입한다.
- 볼트를 대각 체결하고 누유·진동·소음을 확인한다.
이상 현상과 원인·대책
- 윤활부족·오염: 치면마모·발열
- 정렬불량: 편마모·진동
- 실 손상·과다주입: 누유
- 치면 백래시 과대: 충격음
안전
작업 전 반드시 확인할 사항
- 구동원을 격리하고 회전을 방지한 뒤 점검한다.
- 체결 후 방호덮개를 복구한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 사진 명칭
- 구성요소
- 허용 변위 설명
- 점검·윤활 항목
필수 답안 키워드
외치 허브내치 슬리브큰 토크제한적 변위 허용윤활축정렬
오답 함정
- 정렬이 필요 없는 커플링이라고 쓰지 않음
- 윤활식과 무윤활 탄성커플링을 혼동하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 구동장치 정비는 기어 커플링의 구조와 조립·윤활·정렬 점검을 다룬다.
기출복원 · (실기 출제)
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
1기어 커플링 점검(출제 예상)작업·절차형(필답)기어 커플링 분해점검 항목 5개와 조립 후 확인항목 2개를 쓰시오.풀기 →2기어 커플링 측정·조립 사진 순서(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면 (가)~(라)를 기어 커플링의 측정·조립 순서대로 배열하고, 각 단계의 핵심행동을 쓰시오.풀기 →3마그네틱 커플링 조립 4단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 마그네틱 커플링 조립 4단계의 올바른 순서로 배열하시오.풀기 →4그리드 커플링 조립 5단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 그리드 커플링 조립 5단계의 올바른 순서로 배열하시오.풀기 →
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
1505010108운반하역기계 구동장치 정비
PDF 46쪽 · 인쇄 34쪽
수행내용: 기어 커플링 조립과 정렬·체결 점검
NCS 원문 확인원문 대조 메모
백래시 설명 페이지만 연결하지 말고 커플링 형식·조립 절의 직접 본문을 우선 연결한다.
