구름베어링 예압
제3과목 기계설비 일반 · 베어링
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 예압은 클수록 좋다고 쓰지 않음
- × 모든 베어링에 같은 조정법을 쓰지 않음
- × 베어링 종류 페이지만 예압 직접 근거로 삼지 않음
시험에 쓰는 핵심어
내부 틈새 감소강성회전정밀도발열제조사 기준
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 베어링 예압의 목적과 효과를 설명한다.
- 예압 과대·과소의 증상을 구분한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

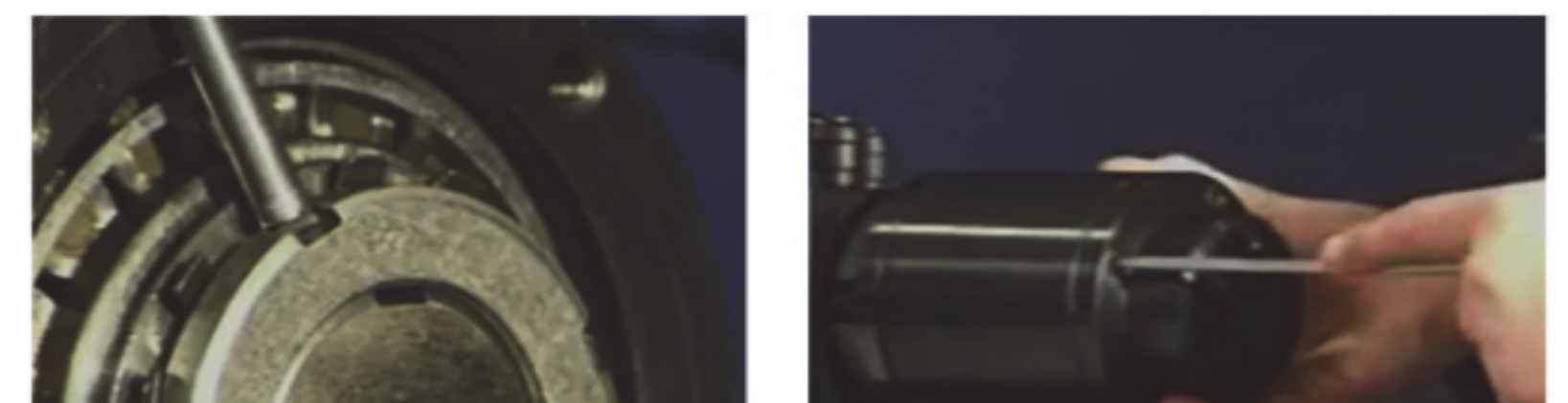

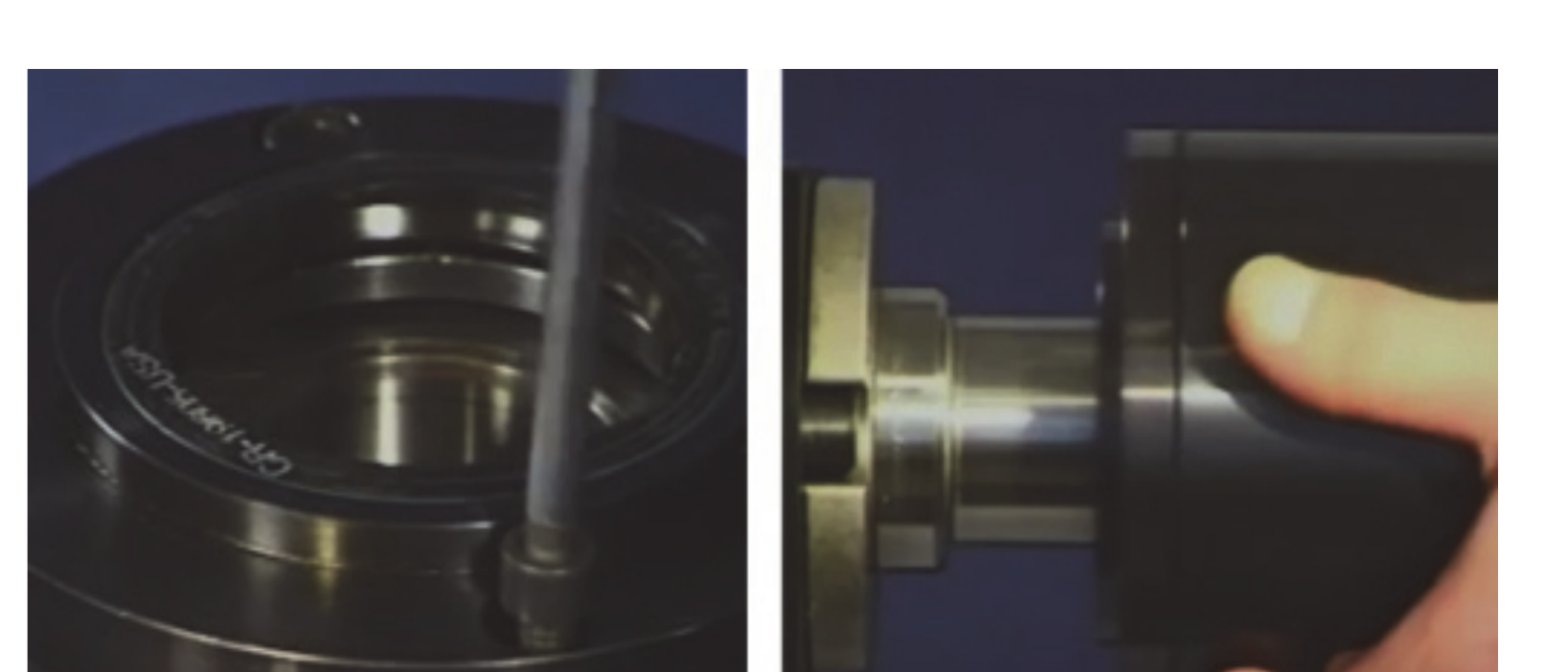

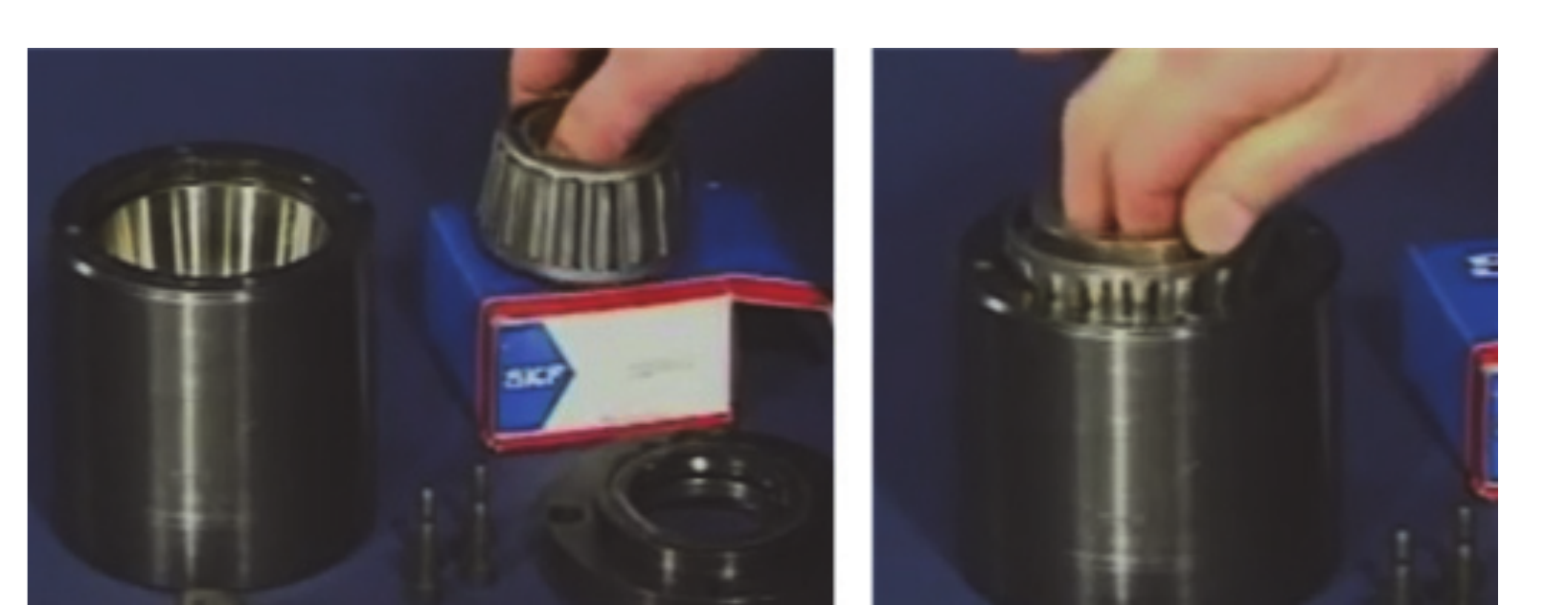

테이퍼 롤러베어링 조립·간극조정 5단계
베어링을 조립한 뒤 다이얼 게이지로 축방향 간극을 측정·조정하고 잠금부품과 커버를 복구한다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」, PDF p.130 · 인쇄 p.118 · 그림 3-43~3-48 · 교육 목적 출처 표시 사용

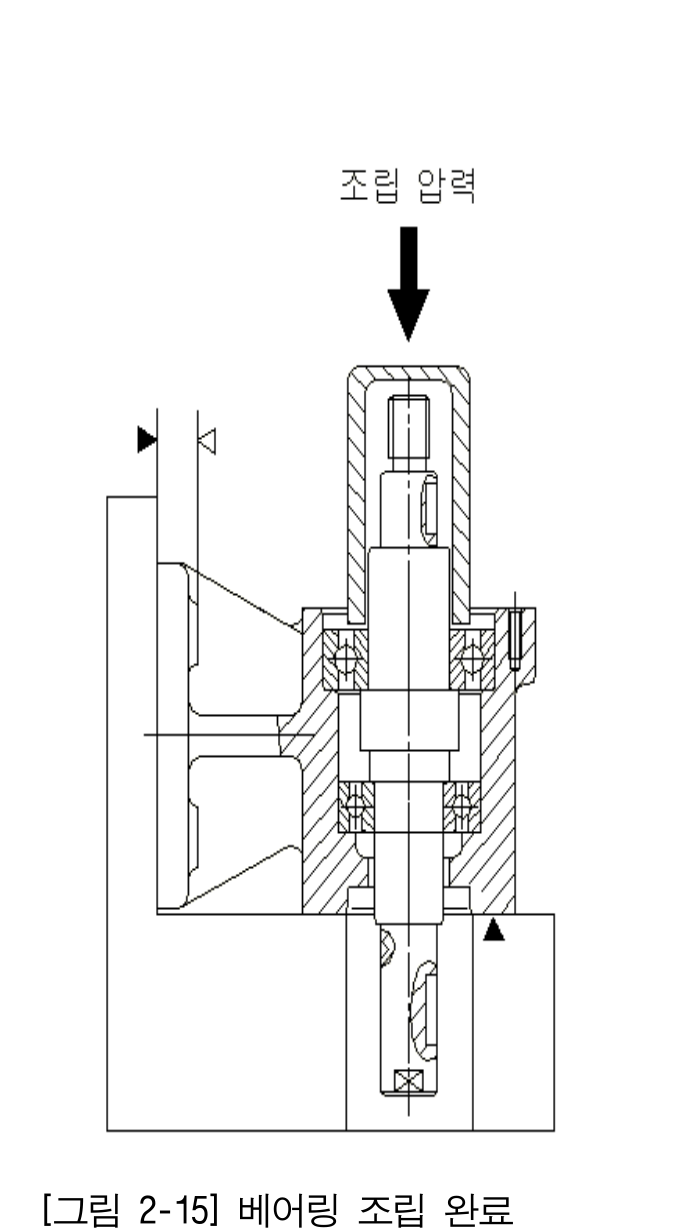

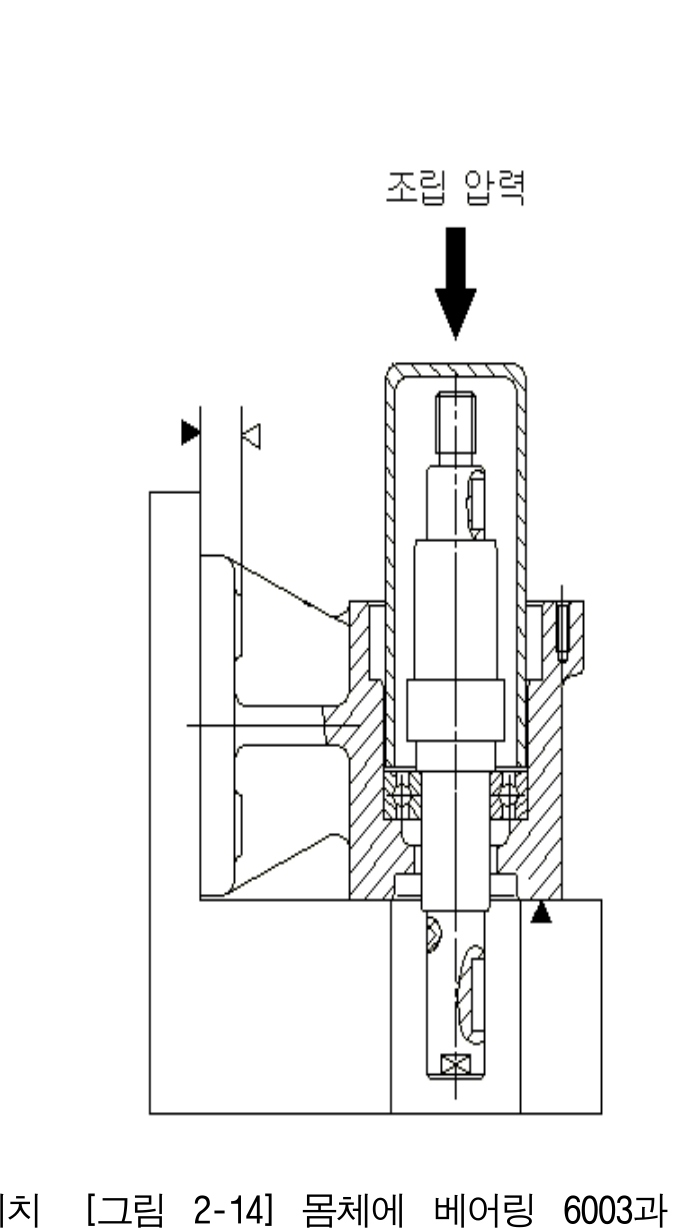

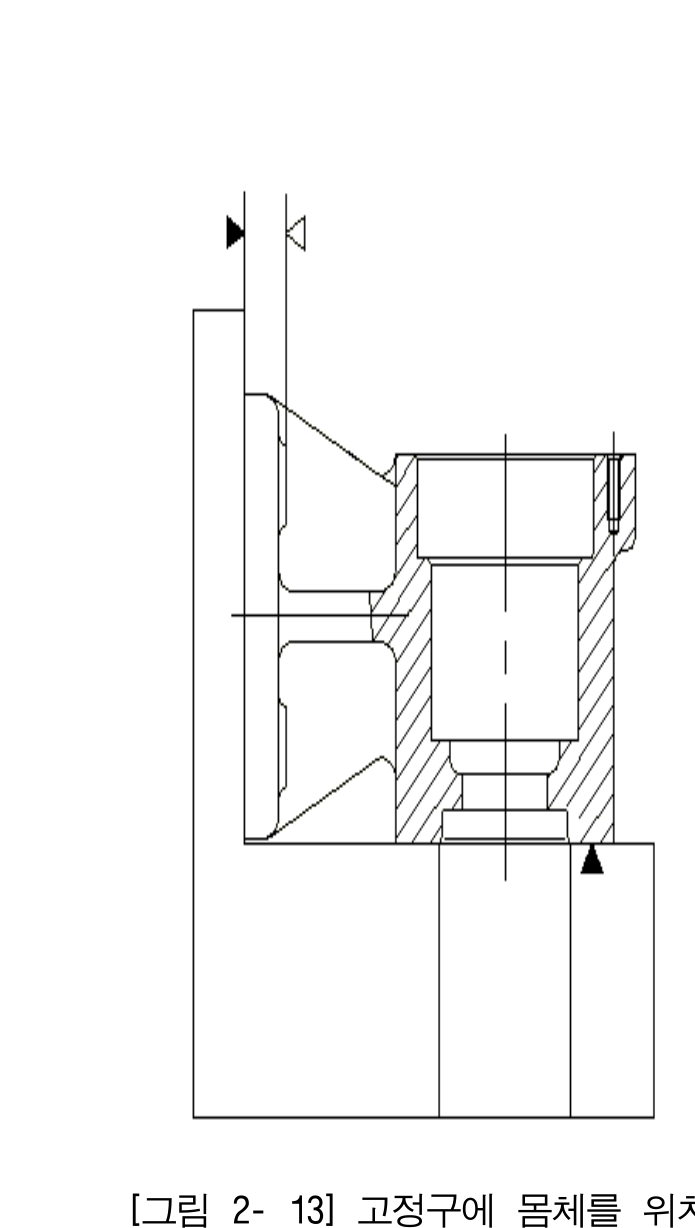

몸체·베어링 압입 조립 3단계
몸체를 조립용 고정구에 바르게 고정 → 축과 베어링을 조립 위치에 맞춤 → 조립용 슬리브로 해당 링에만 압력을 전달해 압입 완료 순이다.
출처: NCS 학습모듈 · 기계구동장치 조립, PDF p.49 · 인쇄 p.37 · 그림 2-13 외 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗

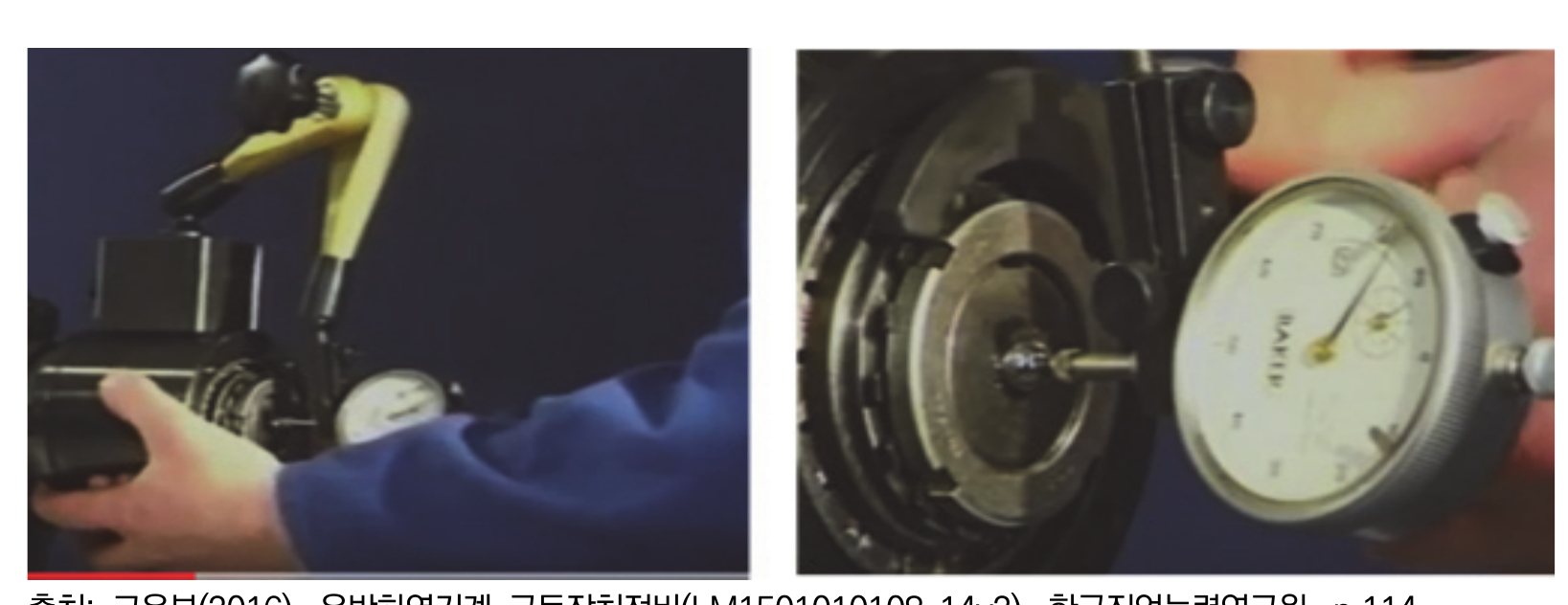

테이퍼 롤러베어링 엔드플레이

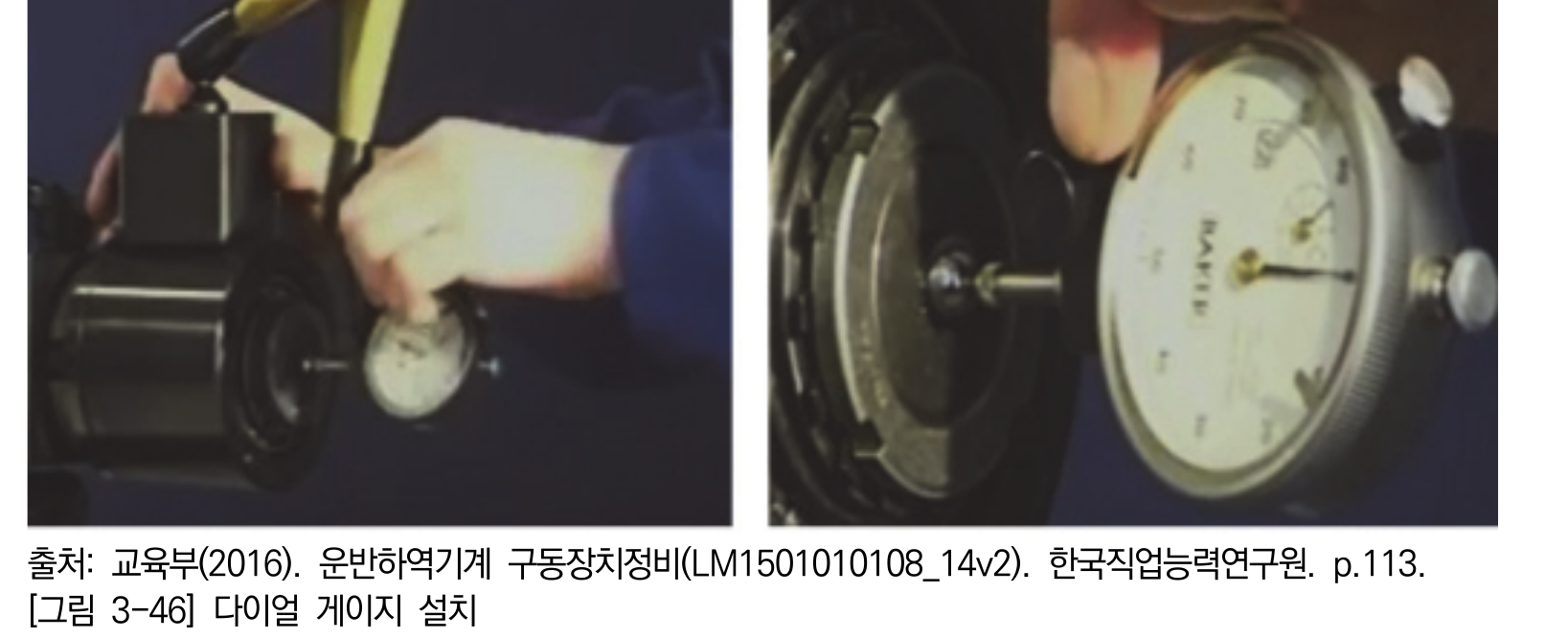

조정너트와 다이얼 게이지를 이용해 축방향 엔드플레이를 확인한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 운반하역기계 구동장치 정비, PDF p.96 · 인쇄 p.84 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
테이퍼 롤러베어링 분해
회전체 정지와 에너지 차단 후 지정 공구로 잠금부품을 순서대로 분해한다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」, PDF p.129 · 인쇄 p.117 · 그림 3-42 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
구름베어링 예압은 운전 전 베어링 내부에 일정한 축방향 또는 반경방향 하중을 미리 주어 내부 틈새를 줄이는 조정이다.
핵심 원리
적정 예압은 강성·회전정밀도·소음·전동체 운동을 안정시키지만, 과대하면 마찰·발열·수명이 악화되고 과소하면 유격·진동이 남는다.
구성요소와 역할
- 베어링
- 조정너트·스페이서·심
- 축·하우징
- 잠금장치
- 토크·회전저항 측정수단
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 베어링 형식과 제조사 예압방법을 확인한다.
- 부품·접촉면을 청소하고 조립한다.
- 조정너트·스페이서·심으로 지정량을 부여한다.
- 회전저항·축방향 유격·온도를 확인한다.
- 잠금 후 재측정하고 저속 시운전한다.
이상 현상과 원인·대책
- 예압 과대: 발열·토크 증가·조기피로
- 예압 과소: 유격·진동·정밀도 저하
- 좌우 불균등: 편하중·편마모
안전
작업 전 반드시 확인할 사항
- 조정 중 회전체를 격리하고 고온 시운전 부품을 맨손으로 만지지 않는다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 예압 목적
- 과대·과소 현상
- 조정방법
- 적용 베어링 식별
필수 답안 키워드
내부 틈새 감소강성회전정밀도발열제조사 기준
오답 함정
- 예압은 클수록 좋다고 쓰지 않음
- 모든 베어링에 같은 조정법을 쓰지 않음
- 베어링 종류 페이지만 예압 직접 근거로 삼지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 기계구동장치 조립은 베어링 조립 후 유격과 회전상태를 확인하고 형식에 맞게 조정하도록 한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
1테이퍼 롤러베어링 엔드플레이(출제 예상)작업·절차형(필답)테이퍼 롤러베어링 조립 후 엔드플레이를 조정·확인하는 절차와 과대·과소 간극의 영향을 쓰시오.풀기 →2테이퍼 롤러베어링 조립·간극조정 사진 순서(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면 (가)~(마)를 테이퍼 롤러베어링 조립과 축방향 간극 조정 순서대로 배열하고, 간극 측정 후 실시할 조치를 쓰시오.풀기 →3몸체·베어링 압입 조립 3단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 몸체·베어링 압입 조립 3단계의 올바른 순서로 배열하시오.풀기 →
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
예압의 직접 설명은 기계구동장치 조립 PDF의 베어링 조정 절을 우선 연결해야 한다.
