근접센서 형식과 설치
제1과목 공유압 및 자동제어 · 센서·신호변환
30초 이해
유도형 / 정전용량형 센서
유도형은 금속, 정전용량형은 금속과 비금속을 검출한다.
헷갈리는 개념 비교
- × 유도형이 모든 비금속을 검출한다고 쓰지 않음
- × 카탈로그상의 거리만으로 현장 거리를 확정하지 않음
시험에 쓰는 핵심어
유도형정전용량형검출대상검출거리설치간섭출력
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 유도형과 정전용량형 근접센서의 검출대상을 구분한다.
- 검출거리·대상·설치환경을 확인하는 순서를 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

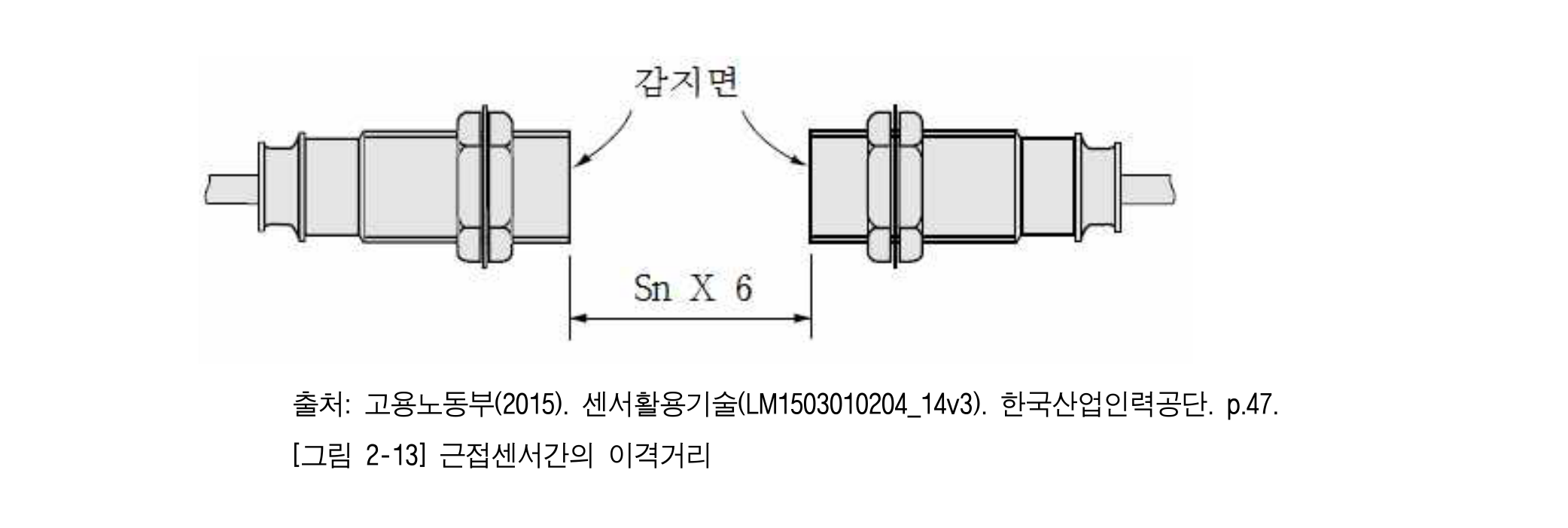

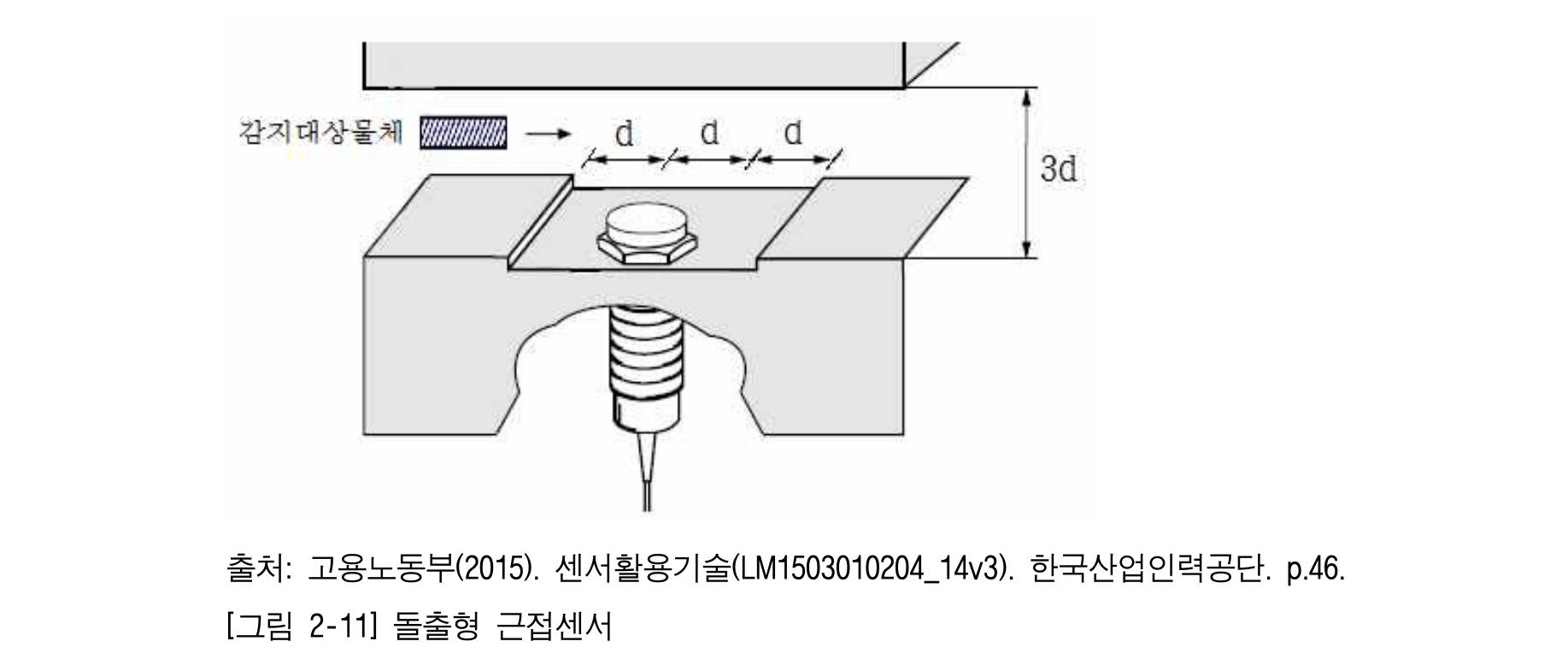

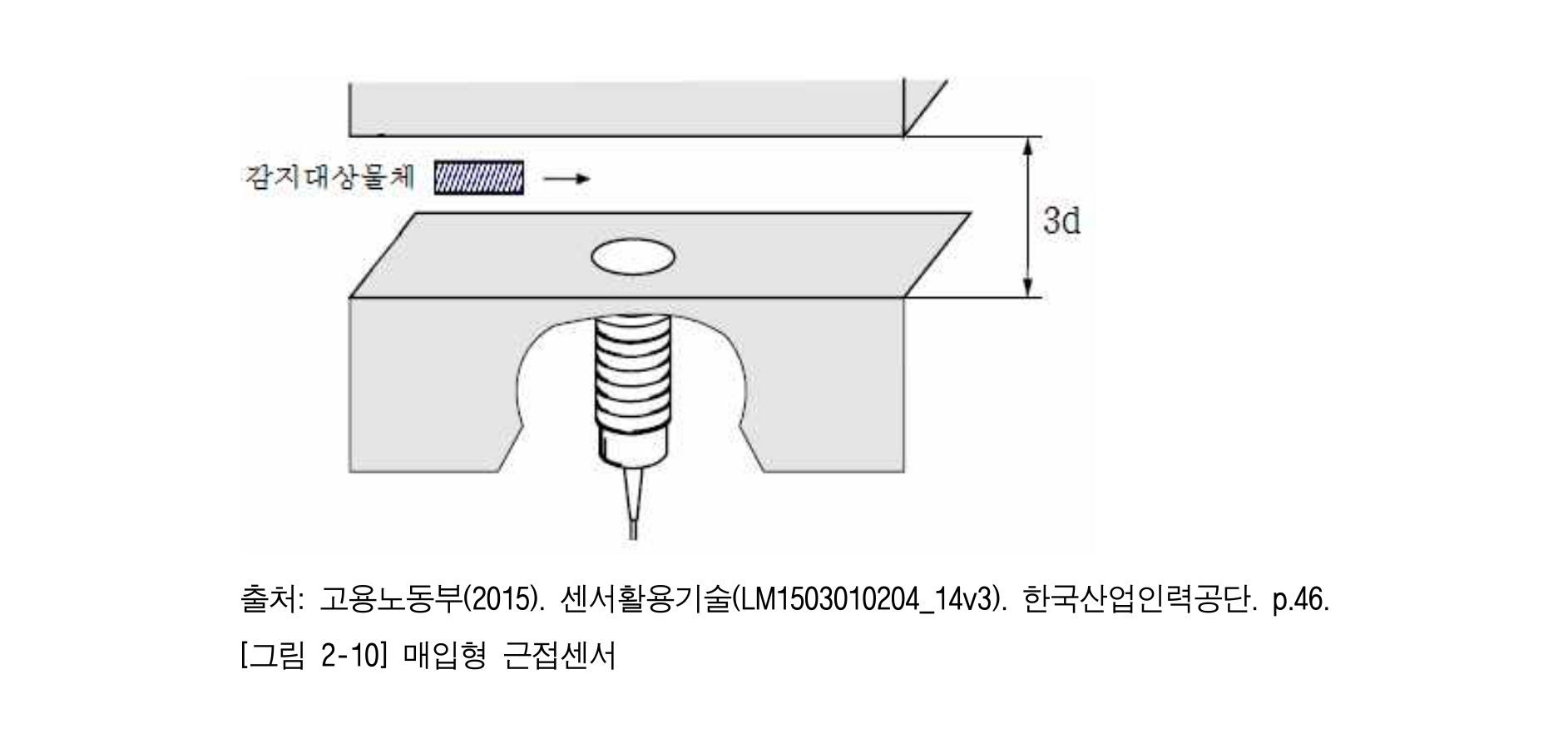

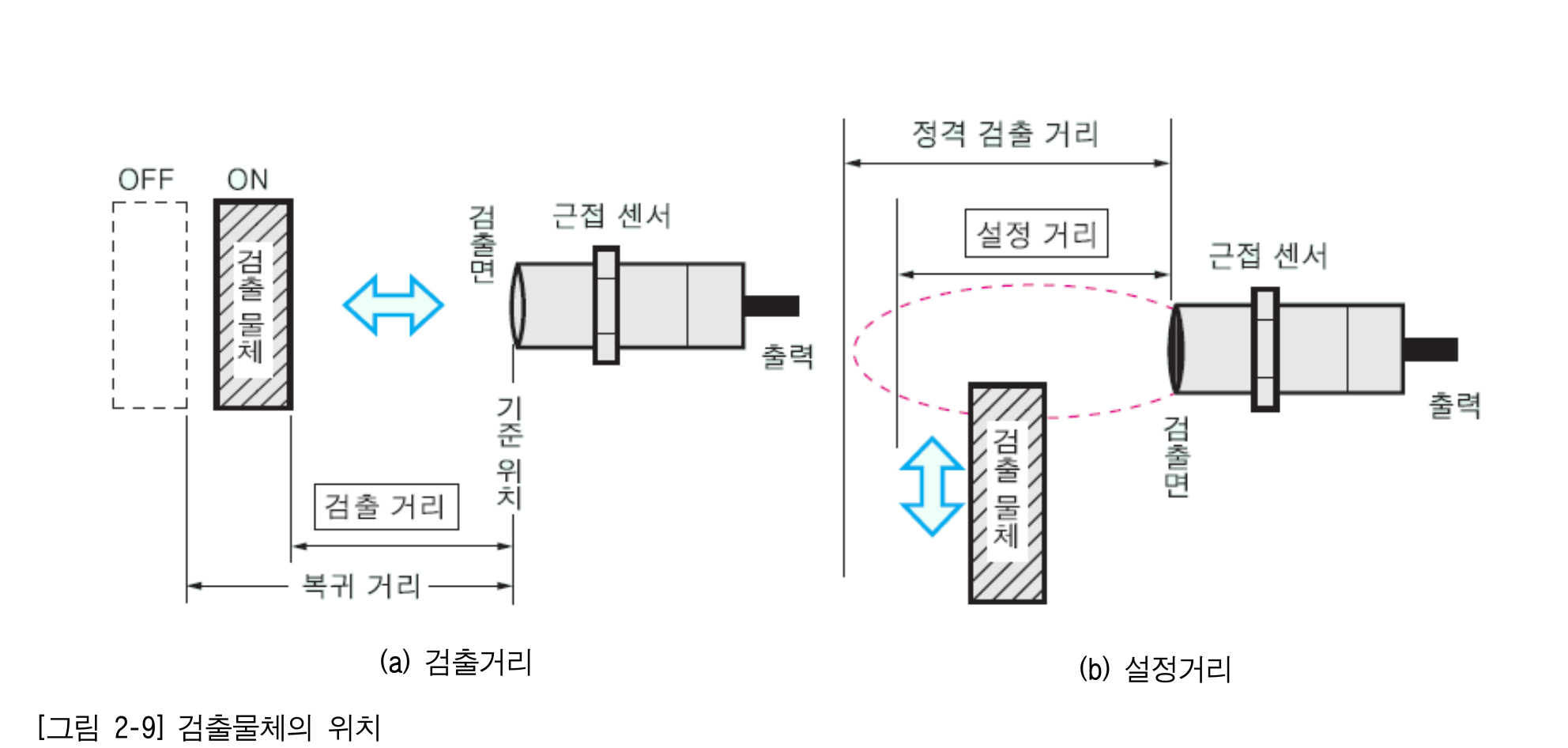

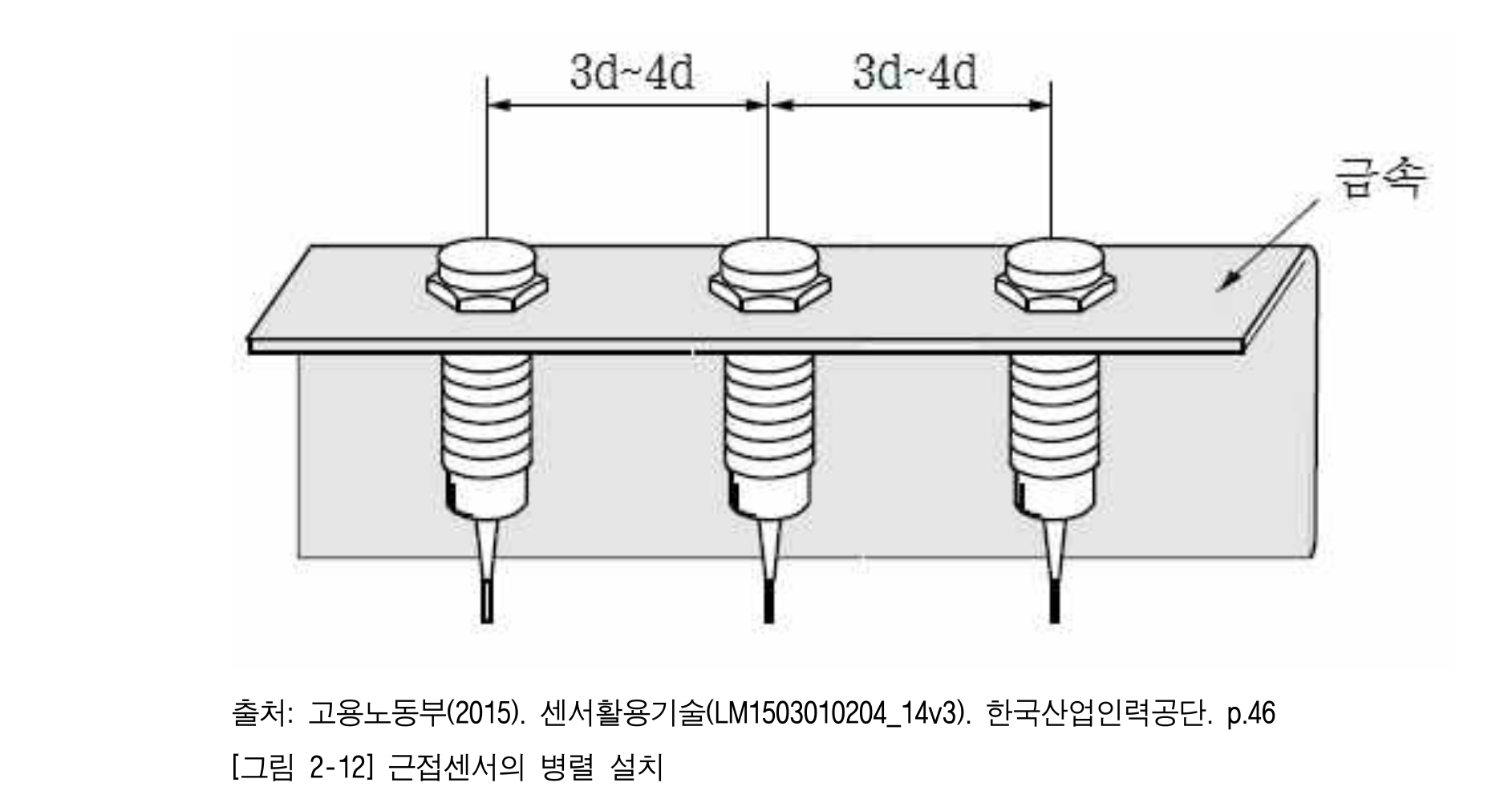

근접센서 검출거리와 설치 간격
검출거리 용어를 구분한 뒤 센서 형식과 배치 방향에 따라 금속면 및 다른 센서와의 이격조건을 판독한다.
출처: NCS 학습모듈 · 센서 활용 기술, PDF p.68 · 인쇄 p.56 · 그림 2-9~2-13 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
근접센서는 물체의 접근을 비접촉으로 검출하는 센서이며, 유도형은 주로 금속체, 정전용량형은 금속·비금속을 포함한 대상의 정전용량 변화를 이용한다.
핵심 원리
센서의 검출 가능 여부는 검출원리뿐 아니라 대상 재질·크기·거리·설치금속·주변 노이즈에 영향을 받는다. 따라서 모델명·전원·카탈로그 사양을 현장 조건과 함께 확인해야 한다.
구성요소와 역할
- 유도형 근접센서
- 정전용량형 근접센서
- 검출면
- 표준 검출물
- 전원·출력선
- 장착 브래킷
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 검출대상 재질·형상·거리와 설치공간을 정리한다.
- 센서의 모델명·전원전압·출력방식을 확인한다.
- 검출면 방향과 주변 금속 영향을 고려해 설치한다.
- 접근·이탈을 반복해 동작점과 복귀점을 점검한다.
이상 현상과 원인·대책
- 검출거리 변동은 대상 재질·설치간섭·전원·오염을 점검한다.
- 출력 불안정은 배선·노이즈·히스테리시스·기계진동을 함께 확인한다.
안전
작업 전 반드시 확인할 사항
- 가동부 근처에서는 손으로 시험하지 않고 지그 또는 정지 상태를 사용한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 유도형·정전용량형 비교
- 센서 사진·명칭 식별
- 설치 조건 판단
- 오동작 원인
필수 답안 키워드
유도형정전용량형검출대상검출거리설치간섭출력
오답 함정
- 유도형이 모든 비금속을 검출한다고 쓰지 않음
- 카탈로그상의 거리만으로 현장 거리를 확정하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 센서의 제조사·모델·전원전압·사양을 확인하고 사용목적과 설치조건에 맞춰 목록표를 작성하도록 한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
사진·검출거리 수치·배선 색상은 해당 모델의 카탈로그를 별도 확인한 뒤 추가한다.
