1503010204센서 활용 기술
PDF 91쪽 · 인쇄 79쪽 · 그림 3-11~3-13
수행내용: 광전스위치 3형식의 구조와 사용 특성
NCS 원문 확인(출제 예상)(+보강용)
광전스위치 3형식과 설치
제1과목 공유압 및 자동제어 · 센서·신호변환
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 확산반사형에 반사판이 필수라고 쓰지 않음
- × 대상색·표면을 무시하고 동일 감도로 단정하지 않음
시험에 쓰는 핵심어
투과형미러반사형확산반사형광축반사판반사율
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 투과형·미러반사형·확산반사형의 광로를 구분한다.
- 대상 반사율과 설치공간에 맞는 형식을 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

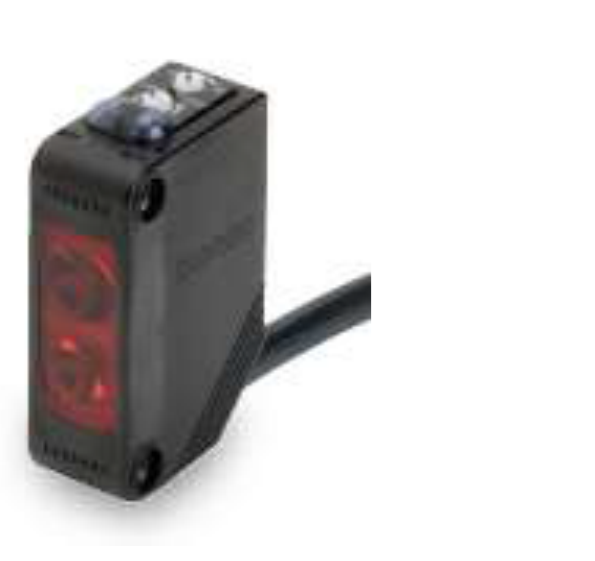

광전스위치 외형과 광학부
광학창으로 빛을 송수신해 물체를 검출하는 광전스위치의 외형이다. 투과형·반사형의 세부 방식은 별도 회로·배치 조건으로 판단한다.
출처: NCS 학습모듈 「센서 활용 기술」, PDF p.53 · 인쇄 p.41 · 그림 1-22 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
광전스위치는 발광부와 수광부 사이의 빛의 차단·반사 변화를 이용해 물체를 검출하는 비접촉 센서이며, 대표적으로 투과형·미러반사형·확산반사형이 있다.
핵심 원리
투과형은 송광기와 수광기가 마주 보며 물체가 빛을 차단하는지 확인하고, 미러반사형은 반사판을 이용하며, 확산반사형은 대상 자체의 반사광을 검출한다. 그러므로 설치공간·대상색·표면상태·오염을 함께 고려한다.
구성요소와 역할
- 발광부
- 수광부
- 반사판
- 검출대상
- 광축
- 감도조정부
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 검출대상과 필요한 검출거리·설치공간을 확인한다.
- 형식별 송광·수광·반사판 배치를 정한다.
- 광축을 맞추고 대상의 접근·이탈을 반복 시험한다.
- 렌즈 오염·주변광·반사율 변화에 따른 오동작을 확인한다.
이상 현상과 원인·대책
- 미검출은 광축 불일치·렌즈 오염·전원·감도 설정을 확인한다.
- 오검출은 대상 반사율·주변광·반사판·배경 반사를 확인한다.
안전
작업 전 반드시 확인할 사항
- 컨베이어 등 가동부에서 광축을 조정할 때는 정지·방호 절차를 따른다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 3형식 그림 구분
- 광로 설명
- 설치조건 선정
- 오검출 원인
필수 답안 키워드
투과형미러반사형확산반사형광축반사판반사율
오답 함정
- 확산반사형에 반사판이 필수라고 쓰지 않음
- 대상색·표면을 무시하고 동일 감도로 단정하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 광전스위치의 형식·사양·사용 목적을 조사하고 사용설명서·카탈로그를 근거로 선정하도록 한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
원본 광로 그림은 권리·정답결정요소 검수 뒤 연결한다.
