1502010504기본측정기 사용
PDF 60쪽 · 인쇄 48쪽 · 그림 3-14~3-15
수행내용: 사인바·사인센터를 이용한 경사도 측정과 게이지블록 높이 계산
NCS 원문 확인(출제 예상)(+보강용)
사인바·사인센터 경사도 측정
제3과목 기계설비 일반 · 도면·측정·공차
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 사인바와 사인센터의 적용 형상을 바꾸지 않음
- × 직접 경사각과 테이퍼 전체 끼인각을 구분하지 않고 무조건 2로 나누지 않음
- × 사인바 높이 계산에 탄젠트식을 그대로 쓰지 않음
시험에 쓰는 핵심어
사인바사인센터게이지블록롤러 간 거리테이퍼 각도정반
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 사인바와 사인센터의 적용 대상을 구분한다.
- 게이지블록 높이 식의 변수·단위·설치 순서를 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인
사인센터 설치·테이퍼 측정 3단계

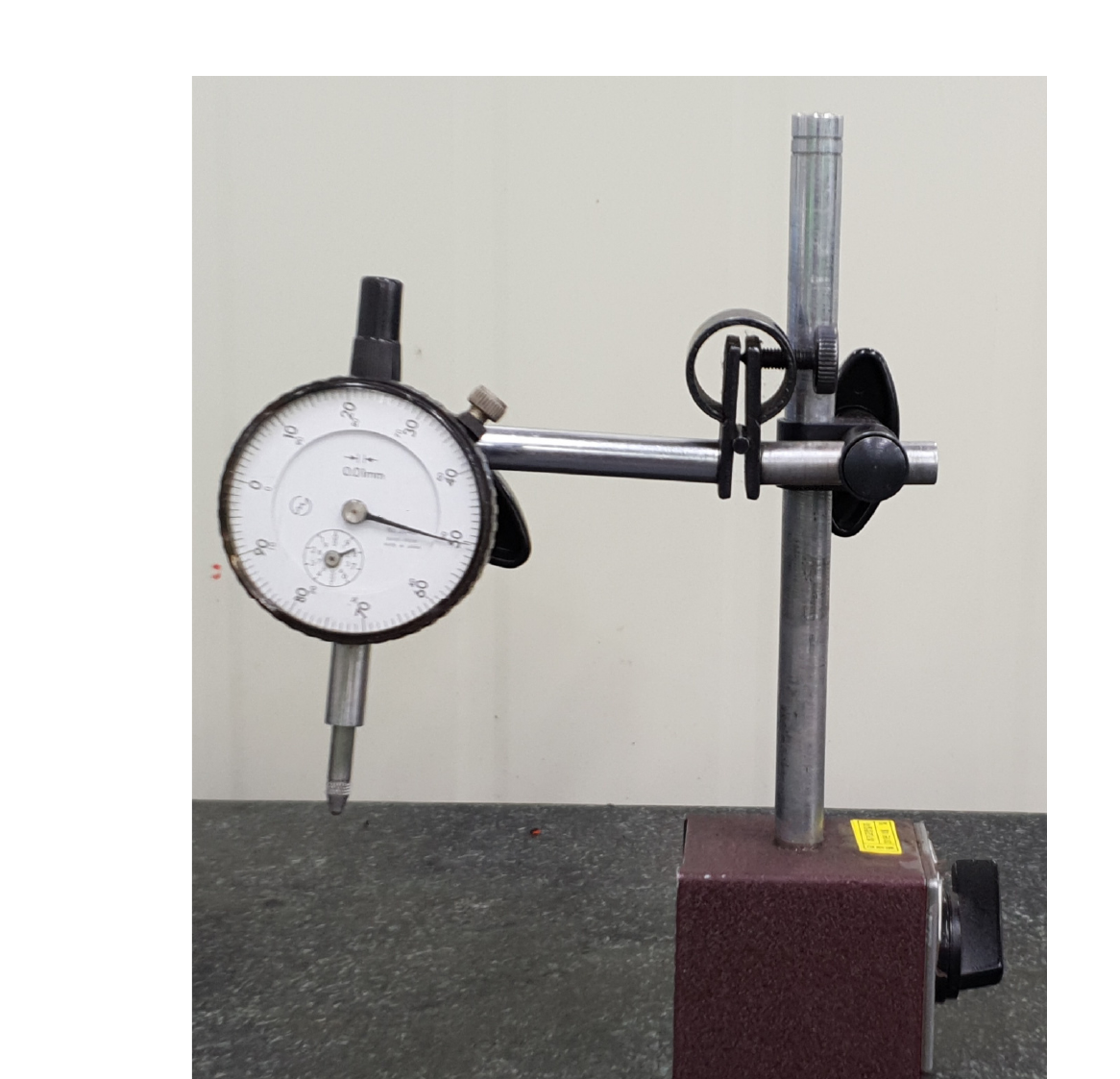

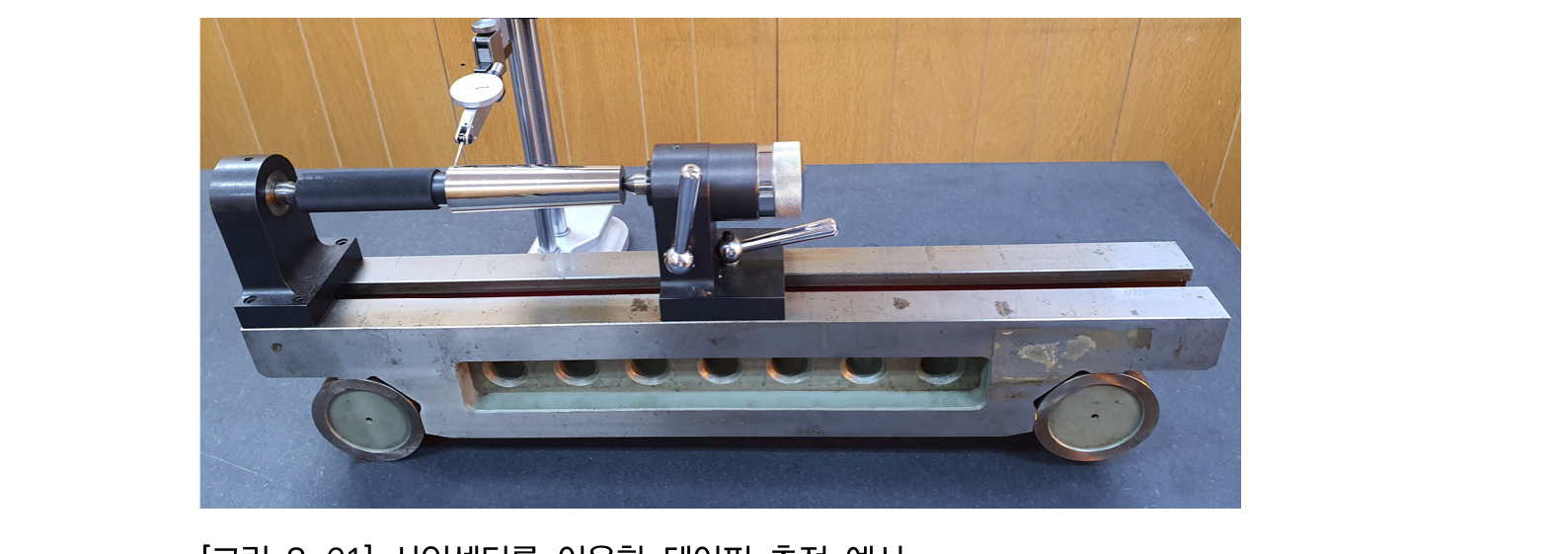

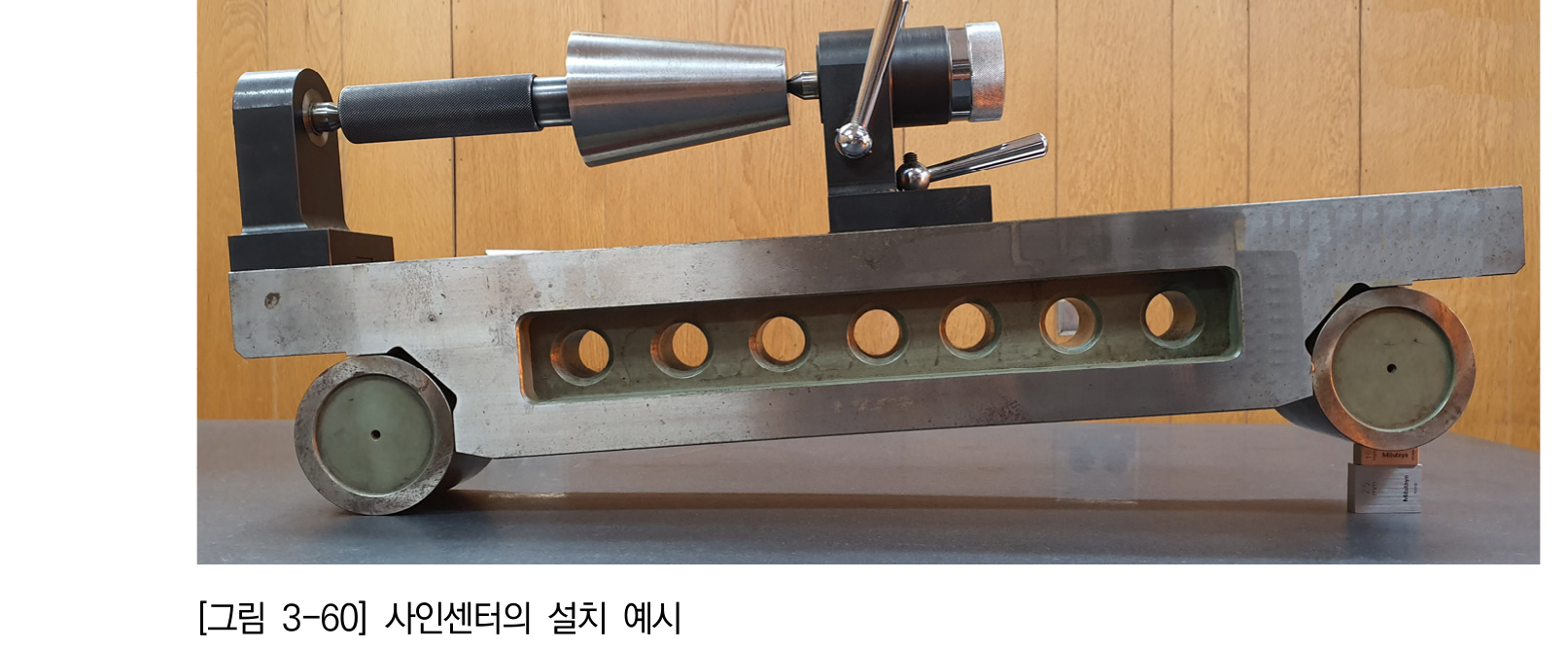

다이얼 게이지를 수직으로 설치 → 측정물을 사인센터 양 센터에 고정 → 게이지블록을 조합하고 양단 높이차가 허용범위인지 측정 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.97 · 인쇄 p.85 · 그림 3-59 외 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
사인바는 평면·블록형 측정물의 경사도에, 사인센터는 양쪽 센터가 있는 축형 측정물의 경사도에 게이지블록과 함께 사용하는 정밀 측정 보조구이다.
핵심 원리
두 롤러 중심거리 L을 빗변, 게이지블록 높이 H를 높이로 보는 직각삼각형의 사인관계로 요구 경사를 만든다. 직접 경사각을 φ, 테이퍼의 전체 끼인각을 α라고 하면 φ=α/2이다. 롤러면·정반·게이지블록의 이물질과 돌기는 측정오차의 원인이 된다.
구성요소와 역할
- 사인바 또는 사인센터
- 롤러
- 정반
- 게이지블록
- 다이얼게이지 또는 인디케이터
- 측정물·받침블록
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 측정물 형상에 따라 사인바 또는 사인센터를 선정한다.
- 정반·롤러면·게이지블록의 이물질·돌기를 제거한다.
- 문제의 각도가 직접 경사각 φ인지 테이퍼 전체 끼인각 α인지 확인한다.
- 직접 경사각이면 H=L×sinφ, 전체 끼인각이면 H=L×sin(α/2)로 게이지블록 높이를 계산한다.
- 한쪽 롤러 밑에 게이지블록을 받치고 측정물을 밀착·고정한다.
- 다이얼게이지로 기준면·경사 상태를 확인하고 결과를 기록한다.
계산·판정 기준
- 직접 경사각 φ: H = L × sin φ
- 테이퍼 전체 끼인각 α: H = L × sin(α / 2)
- H: 게이지블록 높이, L: 두 롤러 중심거리
이상 현상과 원인·대책
- 롤러·정반·게이지블록의 이물질·돌기는 경사도 오차를 만든다.
- 측정물 고정 불량은 반복측정 값의 차이를 키운다.
안전
작업 전 반드시 확인할 사항
- 측정물이 미끄러지지 않도록 받침블록으로 지지하고 무리한 힘을 가하지 않는다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 사인바·사인센터 식별
- 게이지블록 높이 계산
- 설치 순서
- 오차 원인
필수 답안 키워드
사인바사인센터게이지블록롤러 간 거리테이퍼 각도정반
오답 함정
- 사인바와 사인센터의 적용 형상을 바꾸지 않음
- 직접 경사각과 테이퍼 전체 끼인각을 구분하지 않고 무조건 2로 나누지 않음
- 사인바 높이 계산에 탄젠트식을 그대로 쓰지 않음
- L과 H 단위를 섞지 않음
- 롤러면 청결을 생략하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 원문은 사인바·사인센터의 사용 대상과 게이지블록 설치 순서를 제시한다. 원문 수식은 기본 기하관계와 충돌하므로 공개 공식으로 채택하지 않는다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
로컬 NCS PDF p.47~50에는 H=(tan θ/2)×L로 읽히는 표기가 있으나 사인바의 기본 기하관계와 충돌한다. 공개 본문은 직접 경사각 H=L×sinφ와 전체 끼인각 H=L×sin(α/2)을 구분해 교정하며, NCS 원문 표기는 정답 공식으로 사용하지 않는다.
