1505010108운반하역기계 구동장치 정비
PDF 132쪽 · 인쇄 120쪽 · 표 3-3
수행내용: 베어링 손상상태 조사와 원인·대책 정리
NCS 원문 확인(출제 예상)(+보강용)
베어링 고장형태·원인·대책
제4과목 설비진단 및 관리 · 상태감시·설비진단
이 레슨에서 익힐 것
- 베어링 손상 판정에서 상태·원인·대책을 분리해 쓴다.
- 윤활·오염·정렬·하중·조립 조건을 함께 점검한다.
개념 이해
무엇이며, 어떻게 작동하는가
정의
베어링 고장진단은 마모·박리·변색·균열·소음·온도상승·진동 등 상태를 관찰하고, 윤활·오염·정렬·하중·조립 상태와 연결해 원인과 대책을 정하는 작업이다.
핵심 원리
같은 손상 모양도 원인이 하나로 정해지지 않는다. 운전조건·윤활상태·정렬·밀봉·조립이력을 함께 비교해야 재발방지 대책을 정할 수 있다.
구성요소와 역할
- 내륜·외륜·전동체·케이지
- 윤활유·그리스
- 밀봉부
- 축·하우징 끼워맞춤
- 정렬·하중 조건
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 안전하게 분해하고 베어링 외관·윤활제·밀봉상태를 기록한다.
- 손상 위치·범위·색상·마모 형태를 관찰한다.
- 윤활·오염·정렬·하중·조립 조건을 점검한다.
- 재사용·교환을 판정하고 원인조치와 시운전 결과를 기록한다.
이상 현상과 원인·대책

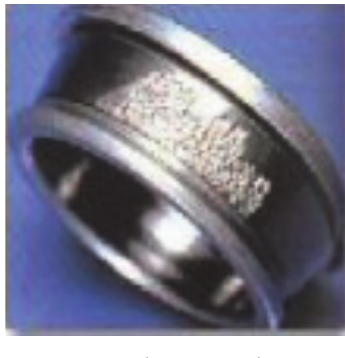

- 박리·스폴링은 반복 접촉응력·윤활·하중·정렬 조건을 검토한다.
- 변색·발열은 윤활 부족·과다예압·오염·고속 회전을 검토한다.
- 조기손상은 설치·끼워맞춤·취급·보관 이력을 함께 확인한다.
안전
작업 전 반드시 확인할 사항
- 손상된 베어링을 임의 재사용하지 않고, 인양·가열·프레스 작업 시 지정 공구와 보호구를 사용한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 손상형태 식별
- 원인-대책 연결
- 점검순서
- 재사용 판정 조건
필수 답안 키워드
손상형태윤활오염정렬하중재발방지
오답 함정
- 사진 하나만으로 손상 원인을 단정하지 않음
- 마모분석 결과를 다른 장치의 금속분말과 구분함
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 베어링 손상 여부·윤활제 상태·운전조건을 조사해 재사용·교환과 원인대책을 판단하도록 한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
표의 사진·세부 손상 명칭은 원문 자산 검수 뒤에만 이미지로 제공한다.
