구름베어링 구성
제3과목 기계설비 일반 · 베어링
30초 이해
구름베어링 사진
전동체의 모양과 궤도 방향을 보고 볼·원통·테이퍼·스러스트 형식을 구분한다.
헷갈리는 개념 비교
- × 자동조심 볼과 자동조심 롤러를 혼동하지 않음
- × 스러스트형을 레이디얼 전용으로 쓰지 않음
- × 전동체를 통해 조립력을 전달하지 않음
시험에 쓰는 핵심어
내륜외륜전동체케이지하중방향구름접촉
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 구름베어링의 기본 4요소를 식별한다.
- 볼·롤러와 레이디얼·스러스트 형식을 하중방향으로 구분한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인
구름베어링 4종 실사 비교
전동체 형상과 궤도륜 구조를 비교해 네 종류의 베어링을 식별한다.
출처: NCS 학습모듈 「일반산업기계 구동장치 정비」, PDF p.96 · 인쇄 p.84 · 그림 3-6~3-9 · 교육 목적 출처 표시 사용

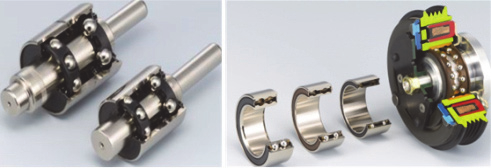

구름베어링 형식 비교
전동체 형상과 궤도륜 구조를 비교해 베어링 형식을 식별한다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」, PDF p.96 · 인쇄 p.84 · 그림 3-6~3-12 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
구름베어링 구성요소
구름베어링의 네 기본 구성요소를 구분한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 운반하역기계 구동장치 정비, PDF p.96 · 인쇄 p.84 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗

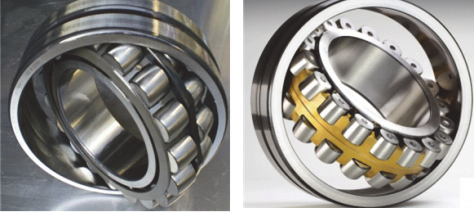

복열 자동조심 롤러베어링
복열 롤러와 구면 궤도로 각도 오차를 허용하는 구조를 나타낸다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 운반하역기계 구동장치 정비, PDF p.96 · 인쇄 p.84 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
베어링 4종 식별
전동체와 궤도륜 구조를 기준으로 네 종류의 베어링을 구분한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 운반하역기계 구동장치 정비, PDF p.96 · 인쇄 p.84 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
자동조심 롤러베어링 4지 식별
(가) 원통 롤러, (나) 테이퍼 롤러, (다) 자동조심 롤러, (라) 스러스트 볼 베어링이다.
출처: NCS 학습모듈 「운반하역기계 구동장치 정비」 원문 사진 재배열 · 그림 3-6·3-7·3-12·3-8 재배열 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
구름베어링은 내륜과 외륜 사이의 볼 또는 롤러가 구름접촉하며 축을 지지하는 기계요소이다.
핵심 원리
전동체의 점접촉 또는 선접촉으로 미끄럼베어링보다 마찰과 발열이 작다. 전동체 형상과 궤도 구조에 따라 받을 수 있는 하중방향과 속도·강성이 달라진다.
구성요소와 역할
- 내륜
- 외륜
- 전동체(볼·롤러)
- 케이지(세퍼레이터)
- 형식에 따라 실·실드
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 도면·포장·호칭번호로 베어링 형식을 확인한다.
- 내·외륜과 전동체 형상, 접촉각, 분리 가능 여부를 관찰한다.
- 축과 하우징의 치수·청결·끼워맞춤을 확인한다.
- 억지끼워맞춤되는 링에만 조립력을 전달한다.
- 조립 후 회전·간극·윤활·소음을 확인한다.
이상 현상과 원인·대책
- 원통 롤러: 레이디얼 하중과 높은 강성
- 테이퍼 롤러: 레이디얼·축방향 복합하중
- 스러스트 볼·니들: 주로 축방향 하중
- 자동조심형: 축심 어긋남 허용
안전
작업 전 반드시 확인할 사항
- 전동체를 통해 압입력을 전달하거나 망치로 직접 타격하지 않는다.
- 인출·가열 작업에는 지정 공구와 보호구를 사용한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 사진 명칭 쓰기
- 구성요소 4가지 쓰기
- 하중방향·특징 연결
- 조립 시 주의사항
필수 답안 키워드
내륜외륜전동체케이지하중방향구름접촉
오답 함정
- 자동조심 볼과 자동조심 롤러를 혼동하지 않음
- 스러스트형을 레이디얼 전용으로 쓰지 않음
- 전동체를 통해 조립력을 전달하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 구름베어링의 기본 4요소를 내륜·외륜·전동체·케이지로 제시한다.
- 원통 롤러·테이퍼 롤러·스러스트 볼·스러스트 니들 등 형식별 사진과 하중 특성을 비교한다.
기출복원 · (실기 출제)
Q42025년 1회 · Q4구름베어링 사진 식별(실기 출제)그림·사진 식별문제 그림그림 (가)~(라)를 보고 각 구름베어링의 명칭을 순서대로 쓰시오.풀기 →Q1-12025년 2회 · Q1-1자동조심 롤러베어링 식별(실기 출제)그림·사진 식별다음 네 베어링 그림 중 자동조심 롤러베어링을 골라 기호를 쓰시오.풀기 →Q1-22025년 2회 · Q1-2자동조심 롤러베어링 특징(실기 출제)이론·개념그림에서 자동조심 롤러베어링을 고르고, 보기에서 그 특징에 해당하는 항목을 모두 고르시오.풀기 →Q102025년 3회 · Q10구름베어링 구성요소(실기 출제)그림·사진 식별구름베어링의 기본 구성요소 4가지를 쓰시오.풀기 →
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
사진 식별은 실제 NCS 그림의 형상과 캡션이 일치하는 항목만 사용한다.
