1505010108운반하역기계 구동장치 정비
PDF 44쪽 · 인쇄 32쪽
수행내용: 풋라이너·조정볼트·다이얼게이지 축정렬
NCS 원문 확인(실기 출제)(출제 예상)
축정렬 불량
제4과목 설비진단 및 관리 · 회전체 진동진단
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 언밸런스와 같은 고장으로 단정하지 않음
- × 한 방향 값만 측정하지 않음
- × 모든 장착법에 측정값÷2를 적용하지 않음
시험에 쓰는 핵심어
평행편심각도편심풋라이너조정볼트다이얼게이지재측정
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 평행·각도·복합 축정렬 불량을 구분한다.
- 다이얼게이지를 이용한 축정렬 작업순서를 설명한다.
- 다이얼 게이지 축정렬과 유니버설 조인트 점검을 수행한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

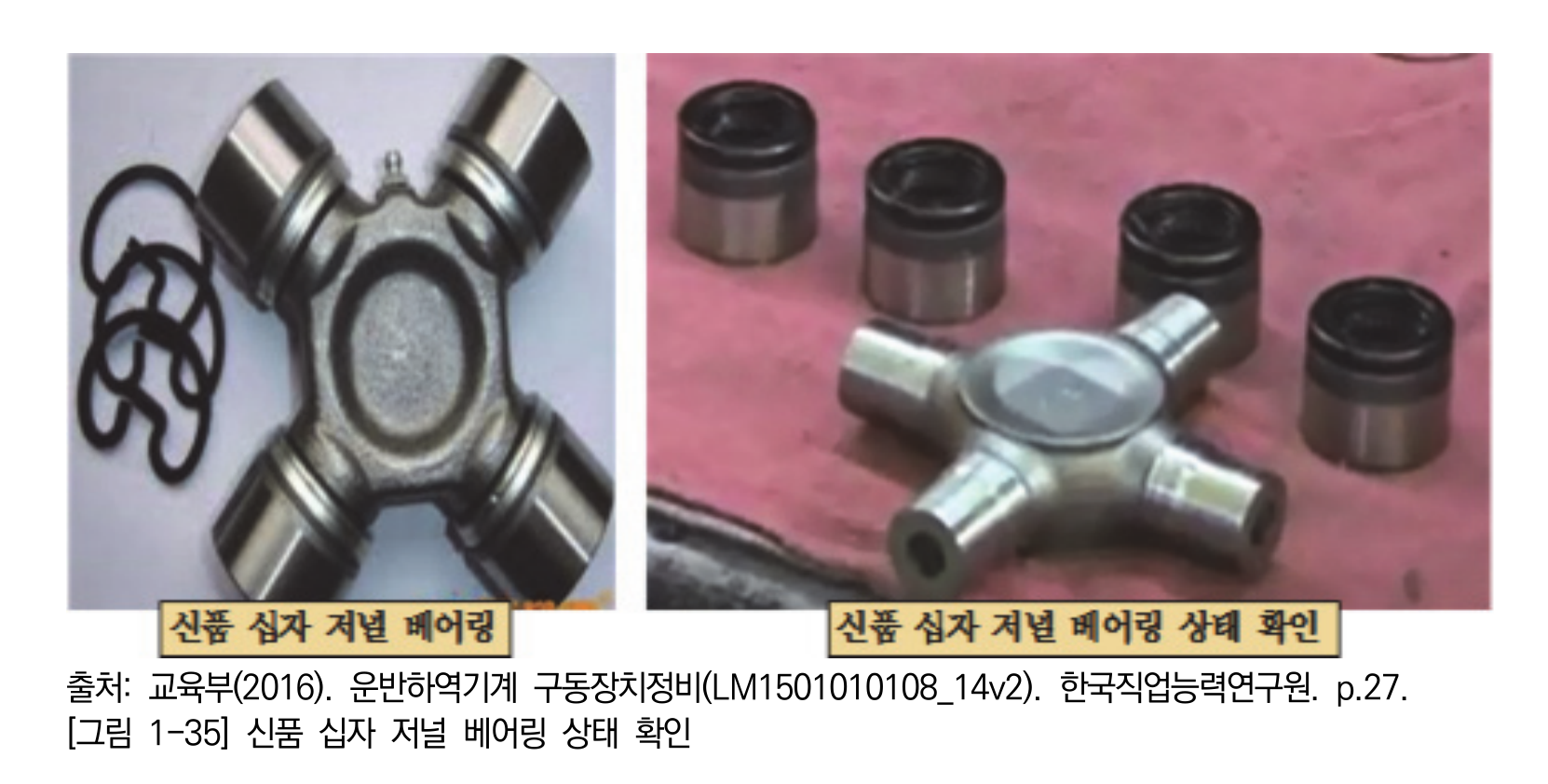

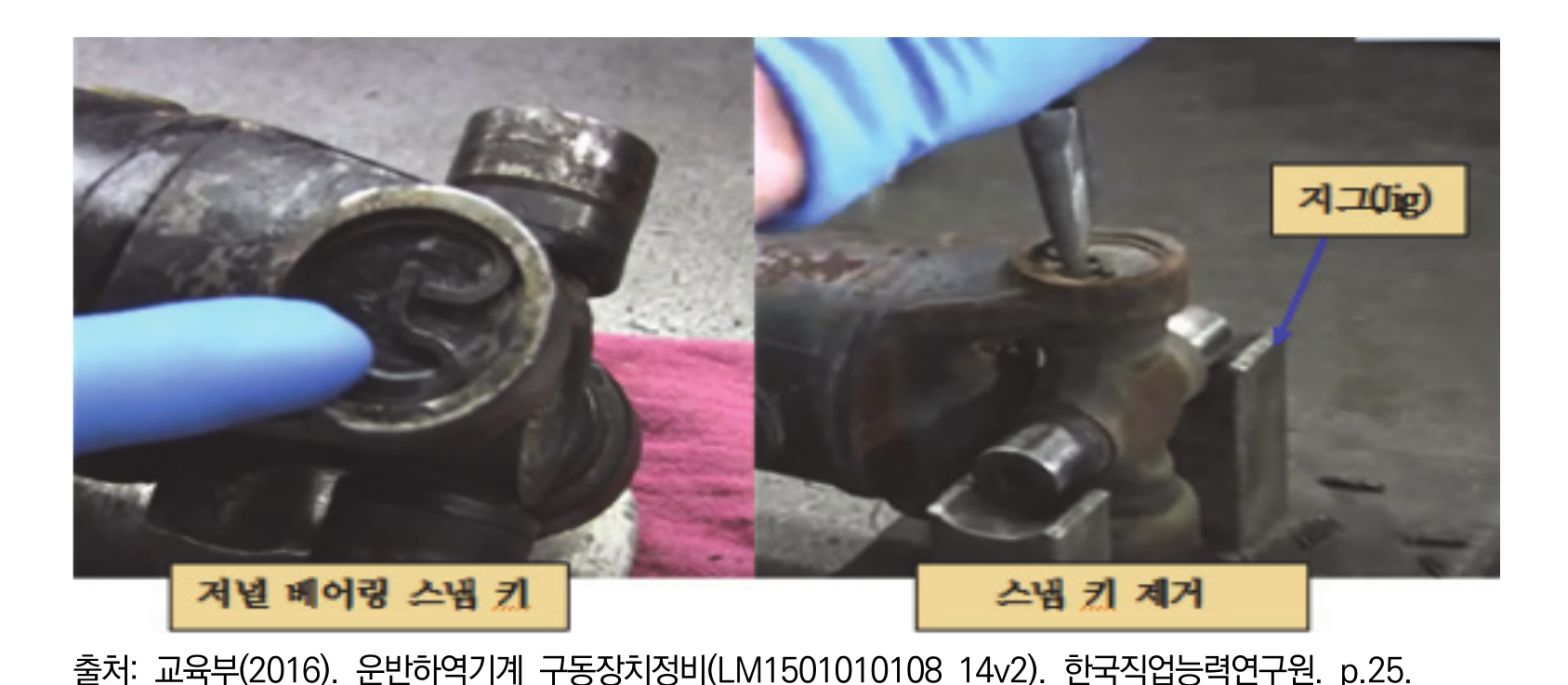

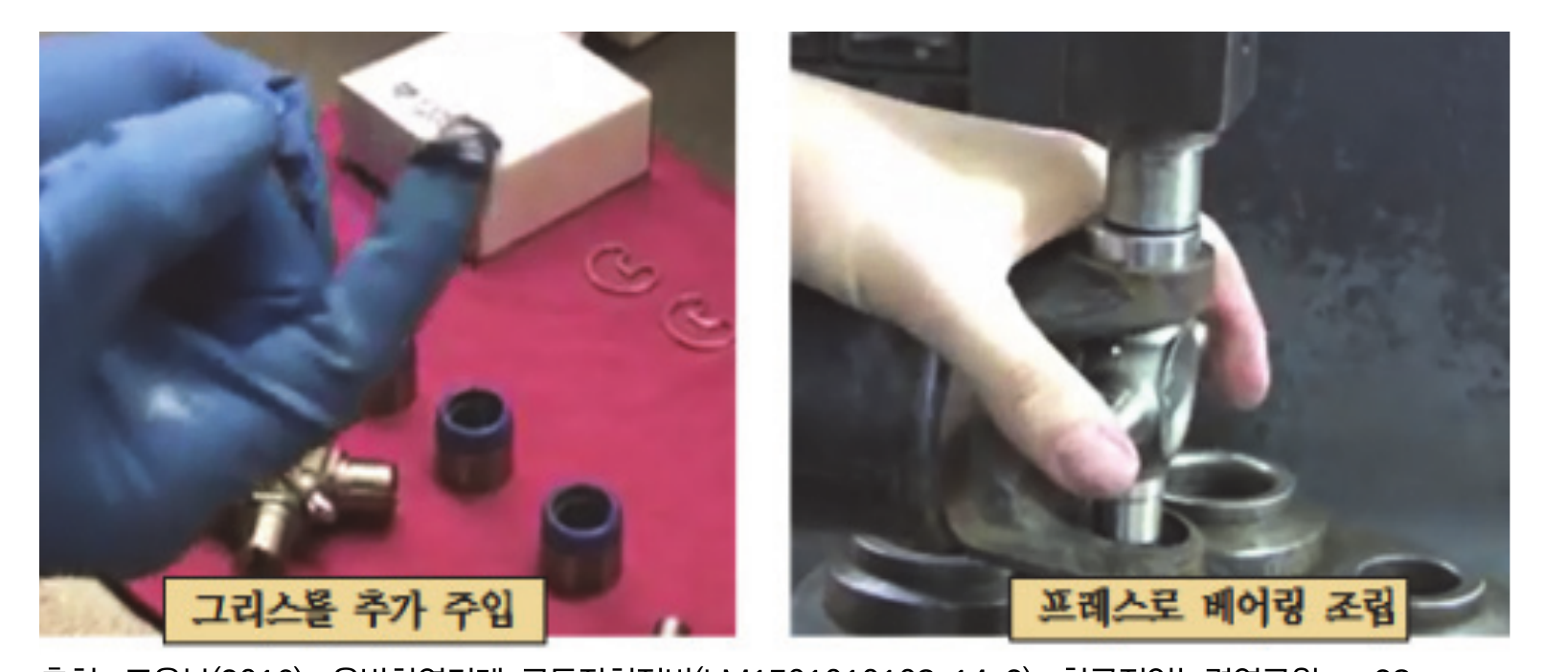

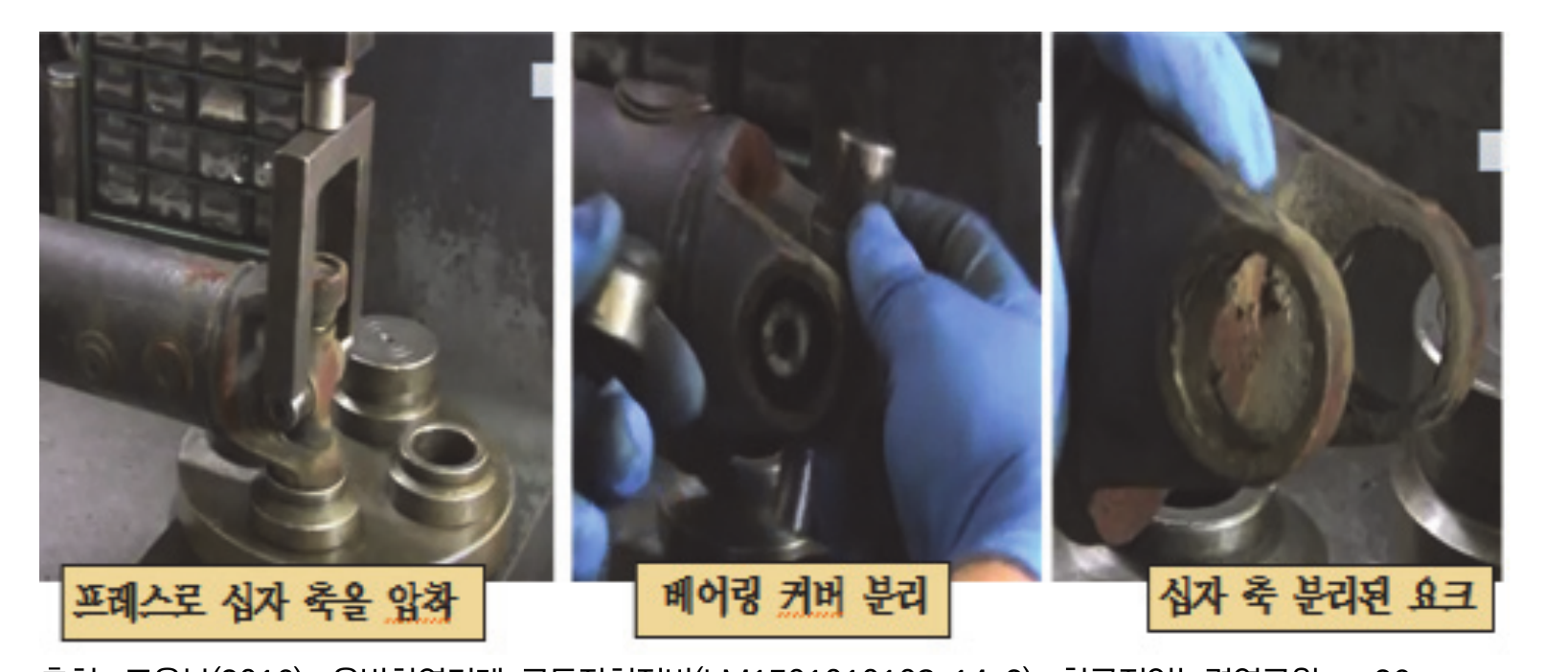

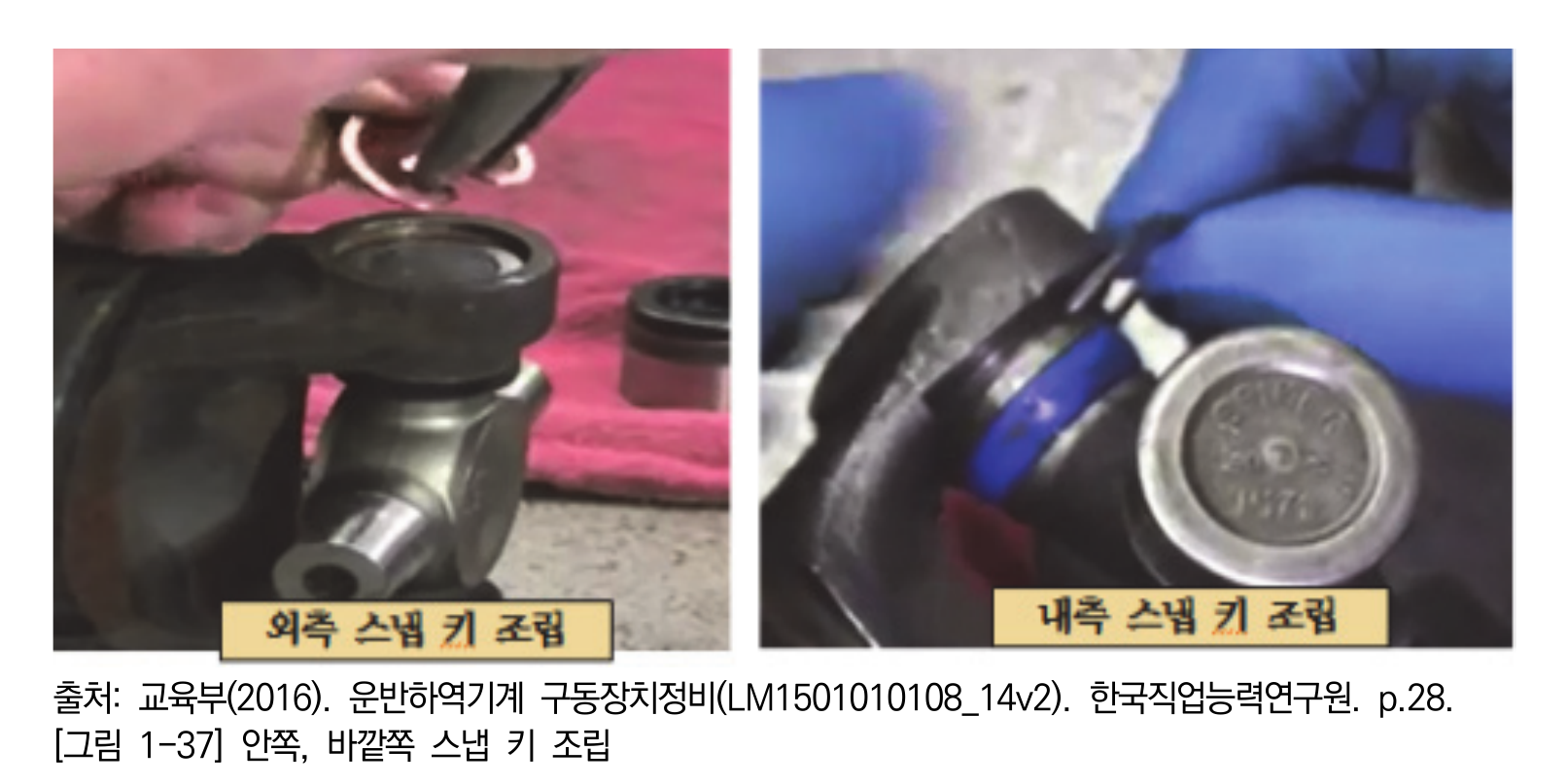

유니버설 조인트 십자저널 분해·조립 5단계
스냅키·커버 제거 → 십자축과 베어링 분리 → 신품 부품·윤활 준비 → 그리스 주입·프레스 조립 → 스냅키 고정·그리스 충전 순이다.
출처: NCS 학습모듈 · 운반하역기계 구동장치 정비, PDF p.40 · 인쇄 p.28 · 그림 1-30~1-31 외 · 교육 목적 출처 표시 사용

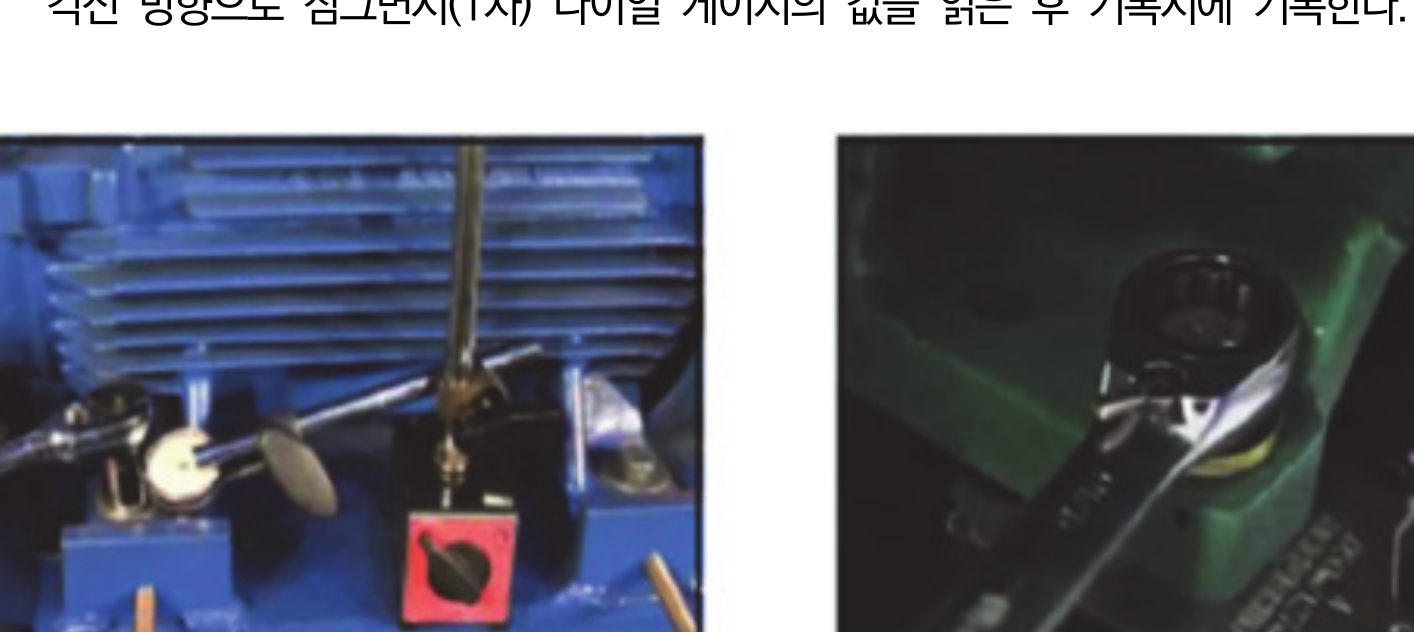

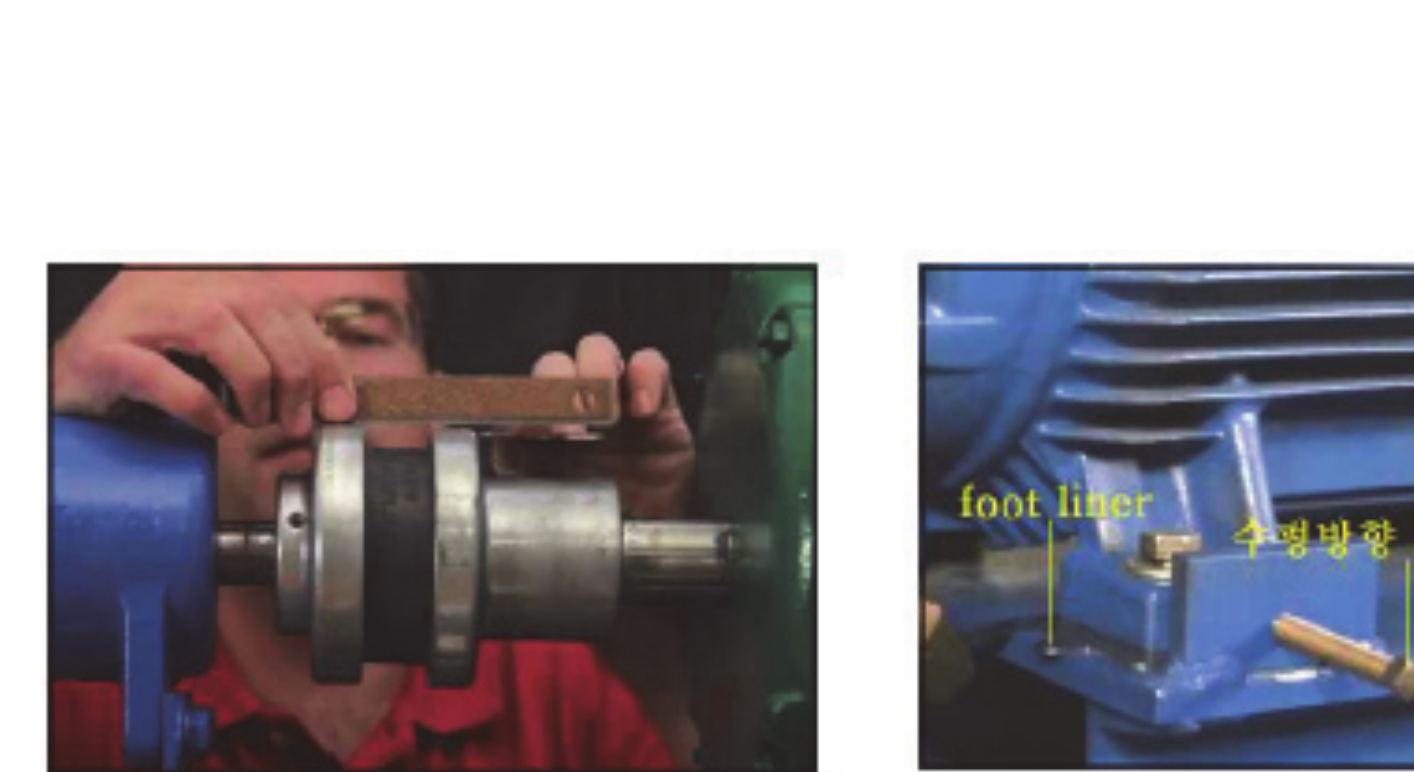

다이얼 게이지 축정렬 3단계
수평자와 풋라이너·조정볼트로 1차 조정 → 다이얼 게이지 설치 후 대각선 체결 → 축을 회전하며 편심·편각을 측정하고 재조정 순이다.
출처: NCS 학습모듈 · 운반하역기계 구동장치 정비, PDF p.45 · 인쇄 p.33 · 그림 1-39 외 · 교육 목적 출처 표시 사용
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
축정렬 불량 비교
두 축 중심선의 위치와 각도를 비교해 정렬 불량 유형을 판별한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기계구동장치 조립, PDF p.42 · 인쇄 p.30 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
작은 화면에서는 좌우로 밀어 보세요.원본 크게 보기 ↗
축정렬 불량 3종
중심선의 오프셋과 각도를 기준으로 세 정렬 불량을 판별한다.
출처: NCS 학습모듈 원리 기반 자체 제작 · 기계구동장치 조립, PDF p.42 · 인쇄 p.30 · NCS 원문 기반 자체 제작 · 자체 제작 · NCS 원문 원리 대조
개념 이해
무엇이며, 어떻게 작동하는가
정의
축정렬 불량은 구동축과 피동축의 중심선이 평행 또는 각도 방향으로 일치하지 않는 상태이다.
핵심 원리
중심선 불일치는 커플링과 베어링에 반복적인 반경·축방향 힘을 주어 진동·발열·마모와 피로파손을 증가시킨다. 다이얼 게이지 축정렬은 12·3·6·9시의 림·페이스 지시값과 영점복귀를 비교해 평행·각도 오차를 판정한다. 유니버설 조인트는 각도변위를 허용하지만 십자저널·니들베어링·스플라인의 윤활과 위상·마모 관리가 필요하다.
구성요소와 역할
- 구동축·피동축
- 커플링
- 다이얼게이지
- 풋라이너
- 수평 조정볼트
- 고정볼트
- 다이얼 게이지·브래킷
- 심·조정볼트
- 유니버설 조인트·십자저널·스플라인
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 축 휨·베어링·기초와 소프트풋을 먼저 점검한다.
- 기초면을 청소하고 설비를 가조립한다.
- 유니버설 조인트를 사용하는 경우 위상·유격·마모·윤활을 점검한다.

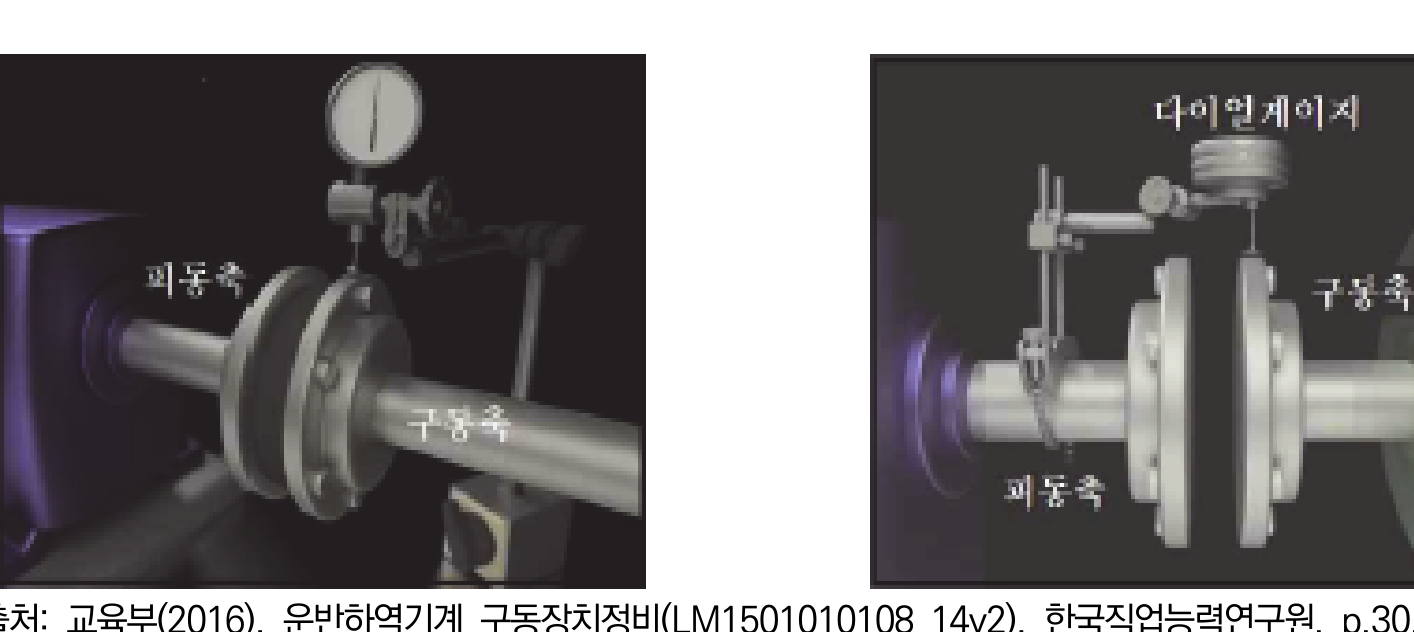

- 다이얼 게이지와 브래킷을 견고하게 고정하고 12시에서 영점을 맞춘다.
- 축을 함께 90도씩 회전해 12·3·6·9시의 림·페이스 값을 기록하고 영점복귀·처짐을 확인한다.
- 측정값으로 수직·수평 방향의 평행·각도 오차를 판정한다.
- 측정한 수직 오차는 풋라이너, 수평 오차는 조정볼트로 보정한다.
- 볼트를 대각선으로 체결한 뒤 같은 조건으로 재측정하고 허용값 안에 들 때까지 측정·보정을 반복한다.
이상 현상과 원인·대책
- 평행편심: 중심선은 평행하지만 위치가 어긋남
- 각도편심: 중심선이 교차각을 가짐
- 복합편심: 두 오차가 함께 존재
- 소프트풋: 체결 시 정렬값이 변함
- 영점복귀 불량은 브래킷 풀림·처짐·측정오류를, 조인트 진동은 위상·유격·윤활불량을 확인한다.
안전
작업 전 반드시 확인할 사항
- 정렬 측정 전 구동원을 격리하고 축을 수동회전할 때 끼임부를 피한다.
- 회전체 정지·LOTO 후 측정하고 조인트 운반 시 스플라인에 임의로 로프를 걸지 않는다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 그림에서 정렬불량 종류 식별
- 조정 순서 배열
- 풋라이너·조정볼트 역할
- 불량 증상 쓰기
- 다이얼 게이지 축정렬 순서
- 유니버설 조인트 구조·마모 판정
필수 답안 키워드
평행편심각도편심풋라이너조정볼트다이얼게이지재측정다이얼 게이지유니버설
오답 함정
- 언밸런스와 같은 고장으로 단정하지 않음
- 한 방향 값만 측정하지 않음
- 모든 장착법에 측정값÷2를 적용하지 않음
- 한 위치 지시값만으로 정렬을 완료하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS 구동장치 정비는 수평자·풋라이너·조정볼트·다이얼게이지를 이용한 축정렬과 체결 후 재확인을 제시한다.
- 축정렬은 측정·보정·재측정을 반복하고 조인트는 분해 전 위상과 위치를 표시한다.
기출복원 · (실기 출제)
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
1축정렬 불량 구분(출제 예상)이론·개념평행 오프셋 불량, 각도 불량, 복합 불량의 정의와 두 축 중심선의 관계를 각각 설명하시오.풀기 →2축정렬 불량(출제 예상)이론·개념축정렬 불량 중 평행 오프셋과 각도 불량을 중심선의 위치 및 각도 관계로 비교하시오.풀기 →3유니버설 조인트 십자저널 분해·조립 5단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 유니버설 조인트 십자저널 분해·조립 5단계의 올바른 순서로 배열하시오.풀기 →4다이얼 게이지 축정렬 3단계(출제 예상)작업·절차형(필답)문제 그림다음 NCS 작업 장면을 다이얼 게이지 축정렬 3단계의 올바른 순서로 배열하시오.풀기 →
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
기존 베어링 종류 페이지가 아니라 축정렬 절차가 있는 구동장치 정비 PDF 구간으로 교정한다. 허용 정렬값은 장비·커플링 제작사 기준을 우선한다.
