1502010504기본측정기 사용
PDF 92쪽 · 인쇄 80쪽 · 그림 3-54~3-56
수행내용: 나사 유효경·피치 측정과 측정기 선택
NCS 원문 확인(출제 예상)(+보강용)
나사 유효경·피치 측정
제3과목 기계설비 일반 · 나사·볼트·키·핀
상세 개념
시험용 한 줄 요약 검수 중
긴 원문을 자동으로 줄여 30초 요약처럼 표시하지 않습니다. 아래의 기출카드와 상세 개념을 확인하세요.
헷갈리는 개념 비교
- × 외경만으로 나사 적합성을 판정하지 않음
- × 다른 나사산 형상의 피치게이지를 혼용하지 않음
시험에 쓰는 핵심어
피치유효경외경피치게이지삼침법공차
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 나사 검사에서 피치·유효경·외경을 구분한다.
- 측정기와 기준나사의 선택 순서를 설명한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인

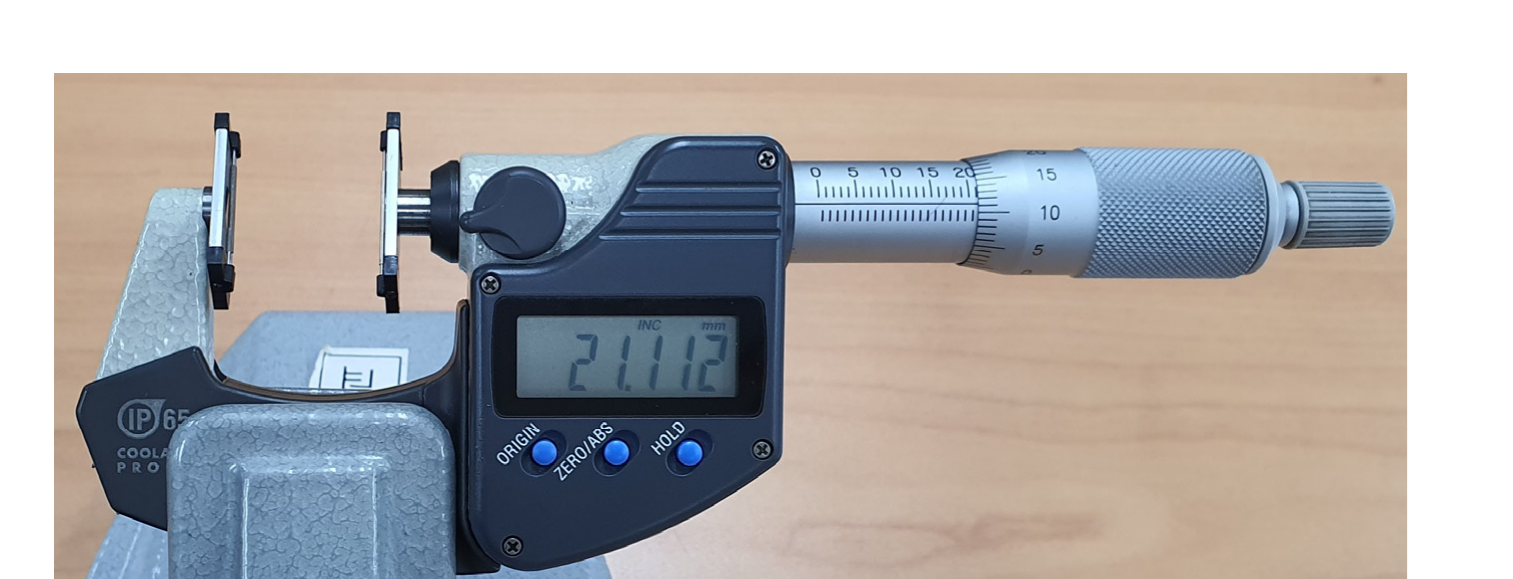

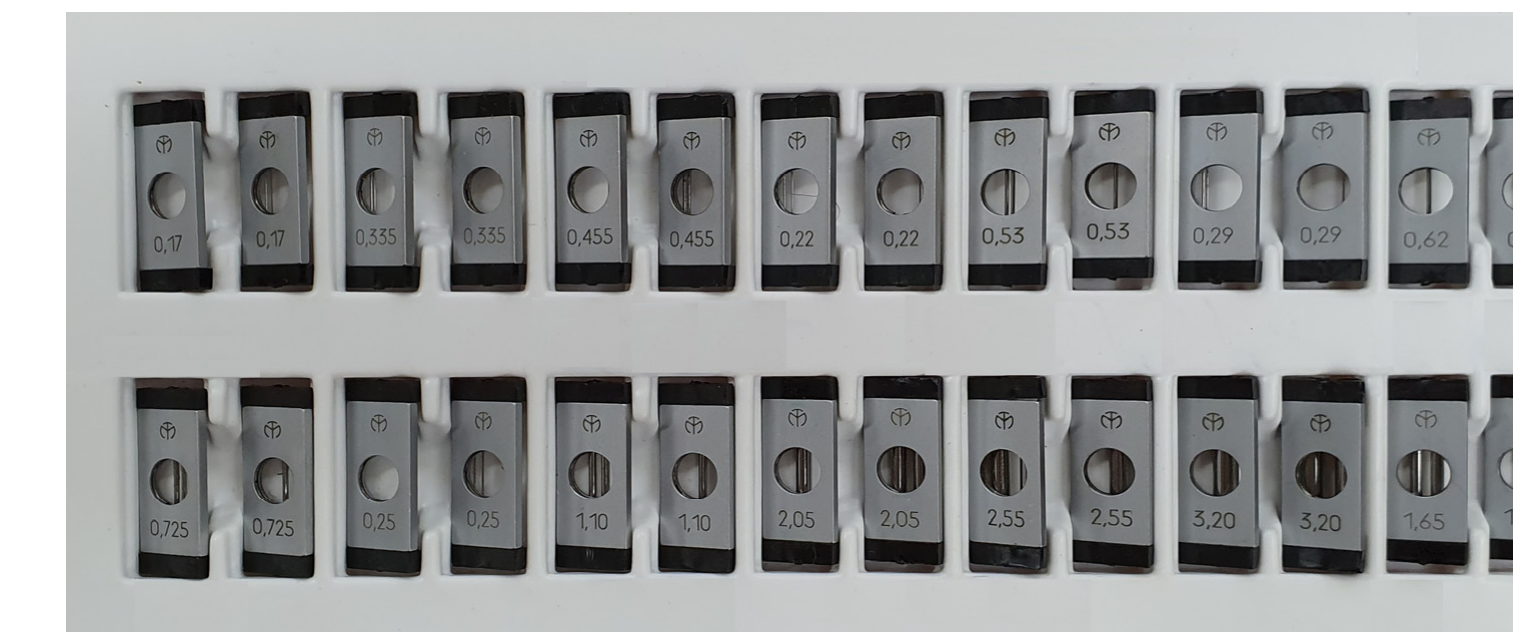

삼침 세트 선정·홀더 장착 2단계
도면의 나사 종류·피치에 맞는 같은 지름의 삼침 세트를 선정 → 한 홀더는 앤빌, 다른 홀더는 스핀들 쪽에 장착하고 영점을 확인 순이다.
출처: NCS 학습모듈 · 기본측정기 사용, PDF p.93 · 인쇄 p.81 · 그림 3-55 외 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
나사 측정은 외경·피치·유효경·나사산 형상을 확인해 체결·동력전달 기능에 필요한 치수와 맞물림 상태를 판정하는 작업이다.
핵심 원리
나사산의 단순 외경만 맞아도 피치나 유효경이 맞지 않으면 조립성과 하중전달이 나빠질 수 있다. 도면의 나사 종류·호칭·공차와 맞는 측정방법을 선정해야 한다.
구성요소와 역할
- 나사산
- 피치
- 유효경
- 외경
- 피치게이지
- 마이크로미터
- 삼침법 보조구
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 도면에서 나사 종류·호칭·피치·공차를 확인한다.
- 피치게이지로 피치 형상을 대조한다.
- 요구 정밀도에 맞는 마이크로미터·삼침법 등 측정방법을 선정한다.
- 반복 측정 후 도면 요구와 비교·기록한다.
이상 현상과 원인·대책
- 체결 불량은 나사산 찍힘·버·피치 불일치·유효경 오차를 점검한다.
- 게이지가 한쪽만 맞는 경우 나사 종류·호칭·측정 방향을 재확인한다.
안전
작업 전 반드시 확인할 사항
- 날카로운 나사산과 버를 제거하고, 측정기를 무리하게 물리지 않는다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 나사 측정부 명칭
- 피치게이지·삼침법 선택
- 도면 나사표기 판독
- 측정순서
필수 답안 키워드
피치유효경외경피치게이지삼침법공차
오답 함정
- 외경만으로 나사 적합성을 판정하지 않음
- 다른 나사산 형상의 피치게이지를 혼용하지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 도면의 나사 요구를 확인하고, 측정 대상과 정밀도에 맞는 측정기·보조구를 선정하도록 한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
삼침법의 상세 산식과 보정값은 원문 그림·변수의 추가 시각 검수 전 계산공식으로 공개하지 않는다.
