1503010120기계구동장치 조립
PDF 44쪽 · 인쇄 32쪽 · 그림 2-9~2-10
수행내용: 오일실 구조와 구동장치 조립 시 장착·점검
NCS 원문 확인(출제 예상)(+보강용)

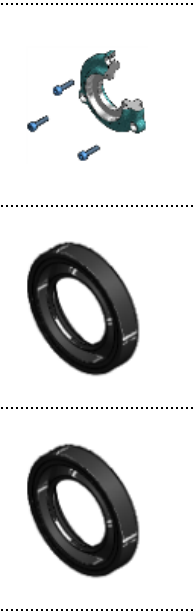

오일실 구조·선정·조립
제3과목 기계설비 일반 · 배관·밸브·이음
이 레슨에서 익힐 것
- 오일실과 O링의 적용 위치·밀봉방식을 구분한다.
- 조립 전 점검과 손상 없이 장착하는 순서를 설명한다.
개념 이해
무엇이며, 어떻게 작동하는가
정의
오일실은 회전축과 하우징 사이에서 윤활유 누설과 외부 이물 유입을 막는 립(lip)형 밀봉요소이며, 왕복·정지부 밀봉에 많이 쓰는 O링과 적용 조건이 다르다.
핵심 원리
립은 축 표면에 적절한 접촉을 유지해 유막을 제어하고, 하우징의 외측 끼워맞춤과 스프링·립 구조가 밀봉 기능을 보조한다. 축 표면 손상·편심·조립 기울어짐은 누설 원인이 된다.
구성요소와 역할
- 립
- 가터스프링
- 금속 케이스
- 더스트립
- 축 접촉면
- 하우징 장착부
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.

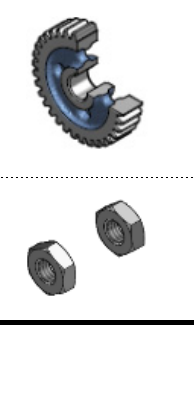

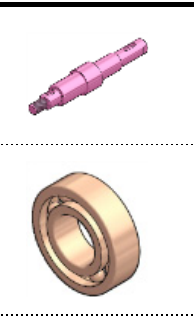

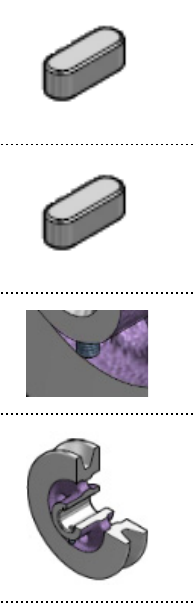

- 축 표면·하우징·키홈의 버와 손상을 확인한다.
- 유체·온도·회전조건에 맞는 규격과 립 방향을 확인한다.

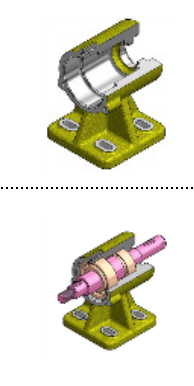

- 지정 지그로 기울지 않게 압입한다.
- 조립 후 립 손상·누설·축 회전을 점검한다.
이상 현상과 원인·대책
- 립 마모·경화·스프링 이탈은 누설을 만든다.
- 축 흠집·편심·과도한 압력·부적합 윤활유도 누설 원인이 된다.
안전
작업 전 반드시 확인할 사항
- 가압된 계통은 압력을 제거한 뒤 분해한다.
- 립을 날카로운 공구로 억지로 벌리거나 축 키홈에 걸리지 않게 한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 단면·사진 명칭
- O링과 오일실 비교
- 립 방향·조립순서
- 누설 원인
필수 답안 키워드
립가터스프링회전축누설 방지이물 차단축 표면
오답 함정
- O링과 오일실을 같은 회전축 밀봉 원리로 단정하지 않음
- 립 방향을 유체·압력 조건 없이 외우지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 밀봉요소를 조립할 때 접촉면·장착 위치·손상 여부를 확인하고, 조립 후 누설을 검사하도록 한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
원본 구조 그림은 자산 검수 뒤에만 연결한다. 재질별 허용온도·회전속도는 제조사 자료를 우선한다.
