감속기 구조·종류
제3과목 기계설비 일반 · 기어·감속기
30초 이해
감속기 점검
유면·누유·소음·진동·온도를 같은 운전조건에서 확인하고 이전 기록과 비교한다.
헷갈리는 개념 비교
- × 감속비 식은 기어 배열·입출력 축 조건을 확인하지 않고 단정하지 않음
- × 감속기를 기어만 있는 장치로 쓰지 않음
시험에 쓰는 핵심어
감속토크입력축출력축기어열윤활
아래 기출카드에서 답을 가리고 먼저 작성한 뒤, 제출 후 모범답안과 부분점수 기준을 비교하세요.
관련 기출유형
문제를 골라 직접 풀기
보충 개념·작업 적용·NCS 원문 근거시험카드 학습 후 필요할 때 펼치세요
이 레슨에서 익힐 것
- 감속기의 목적과 구성요소를 설명한다.
- 기어식·웜식·유성식 등 형식별 구조 차이를 구분한다.
원문·검수 시각자료
구조와 작업 위치를 그림으로 확인
감속기 축·베어링 분해·점검 7단계

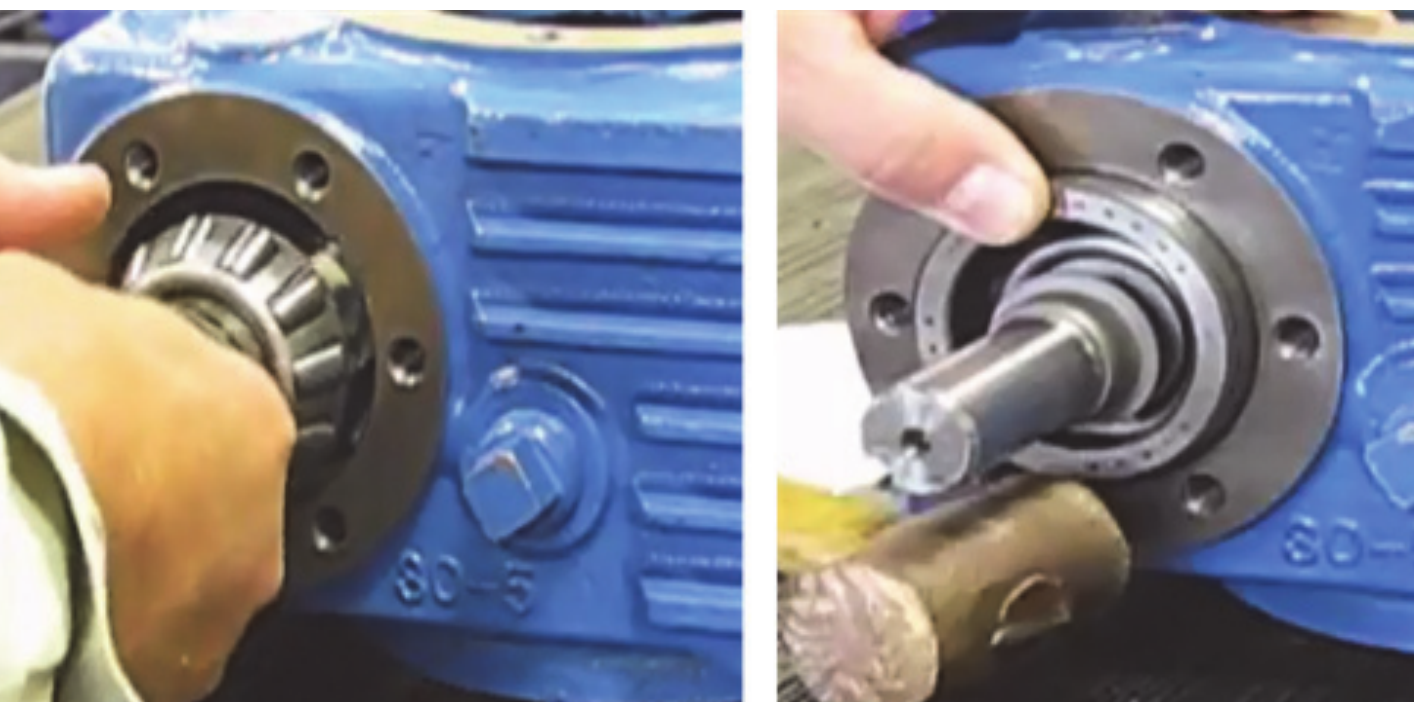

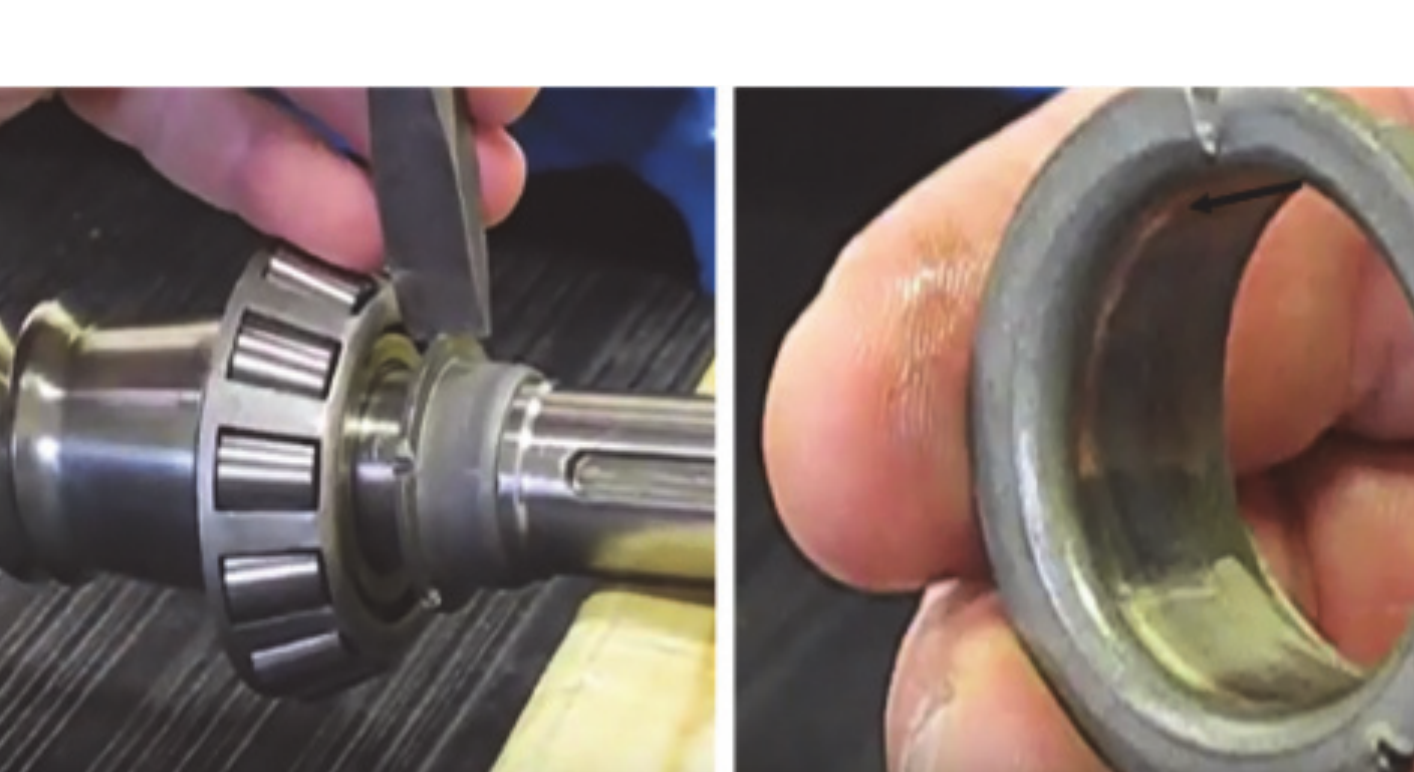

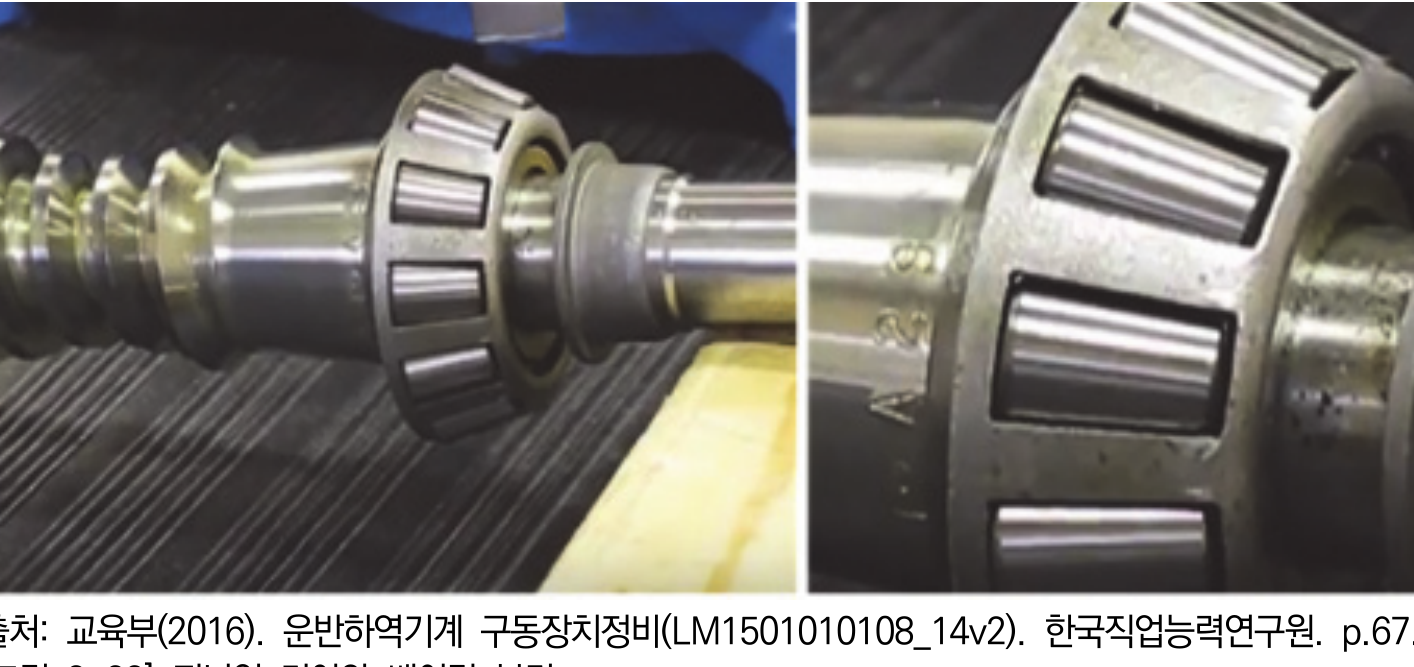

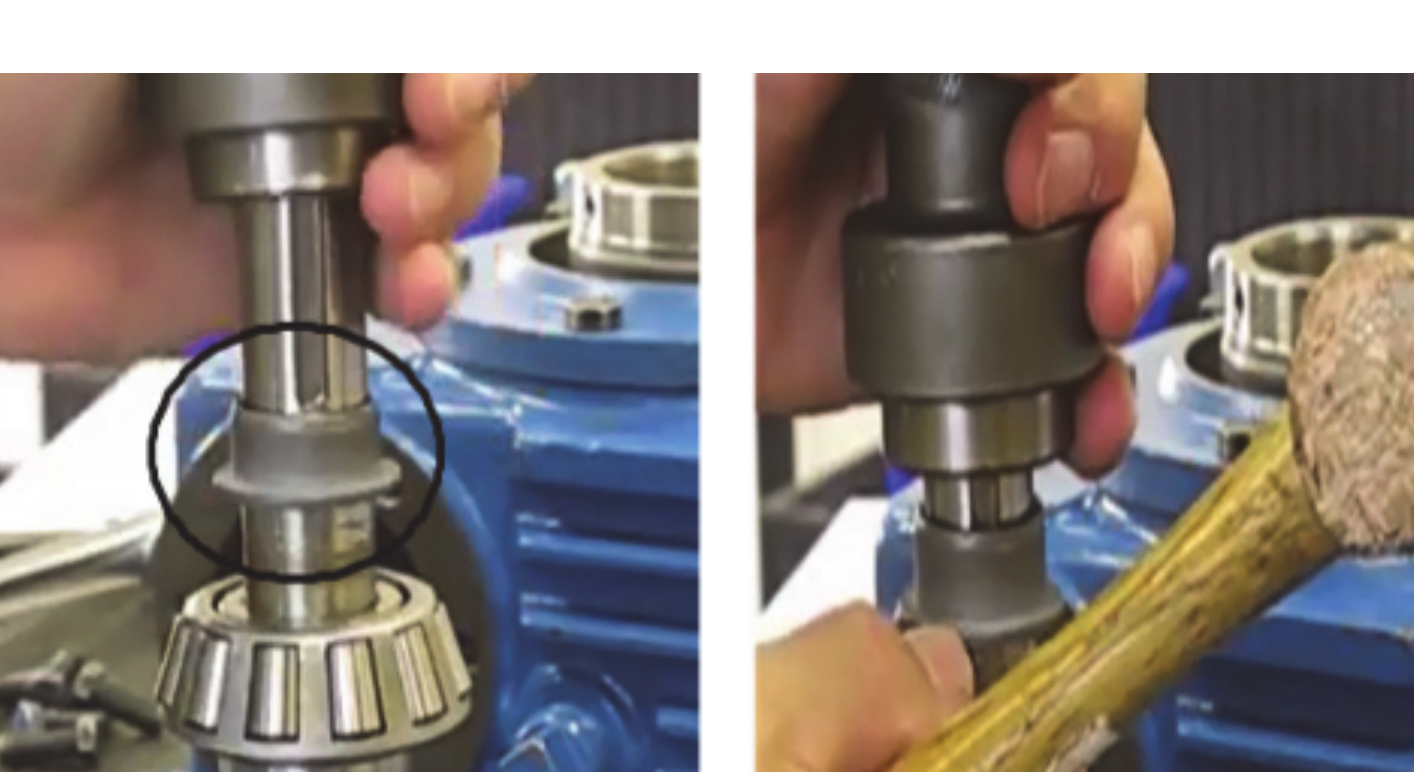

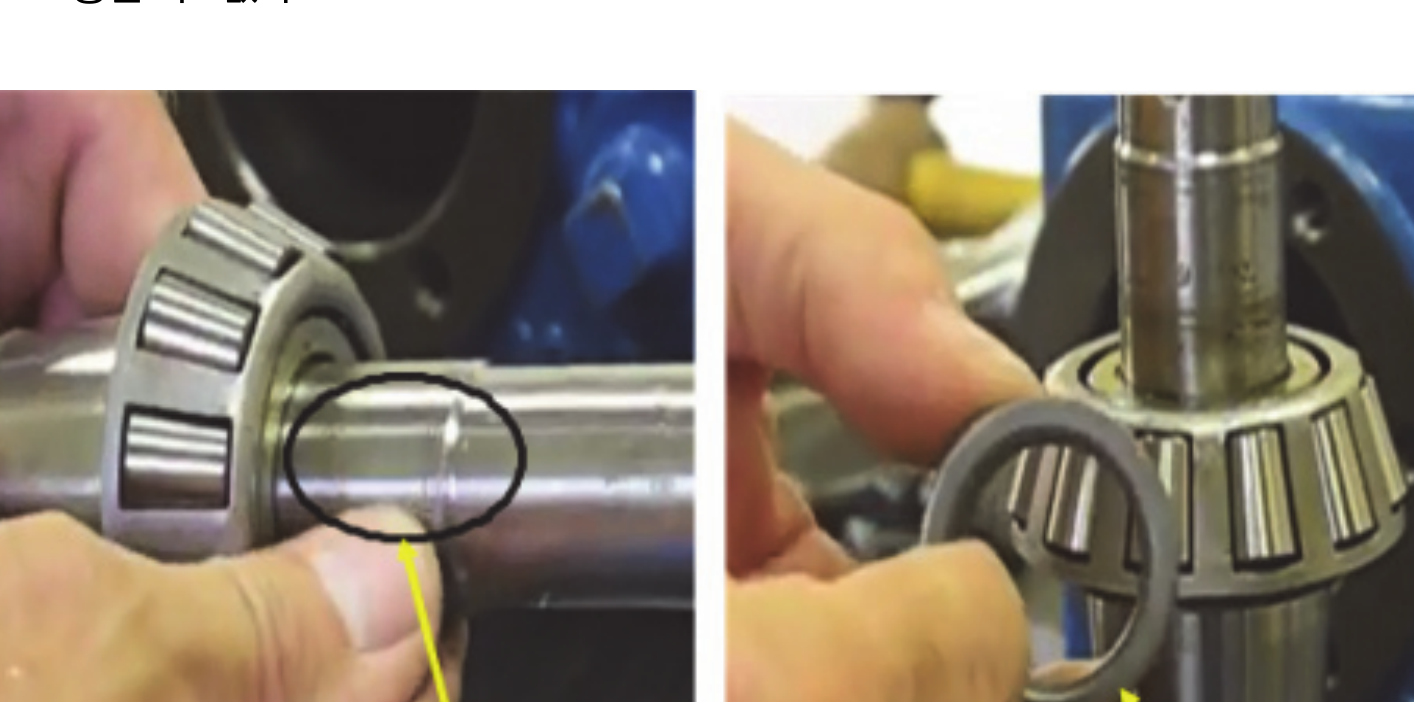

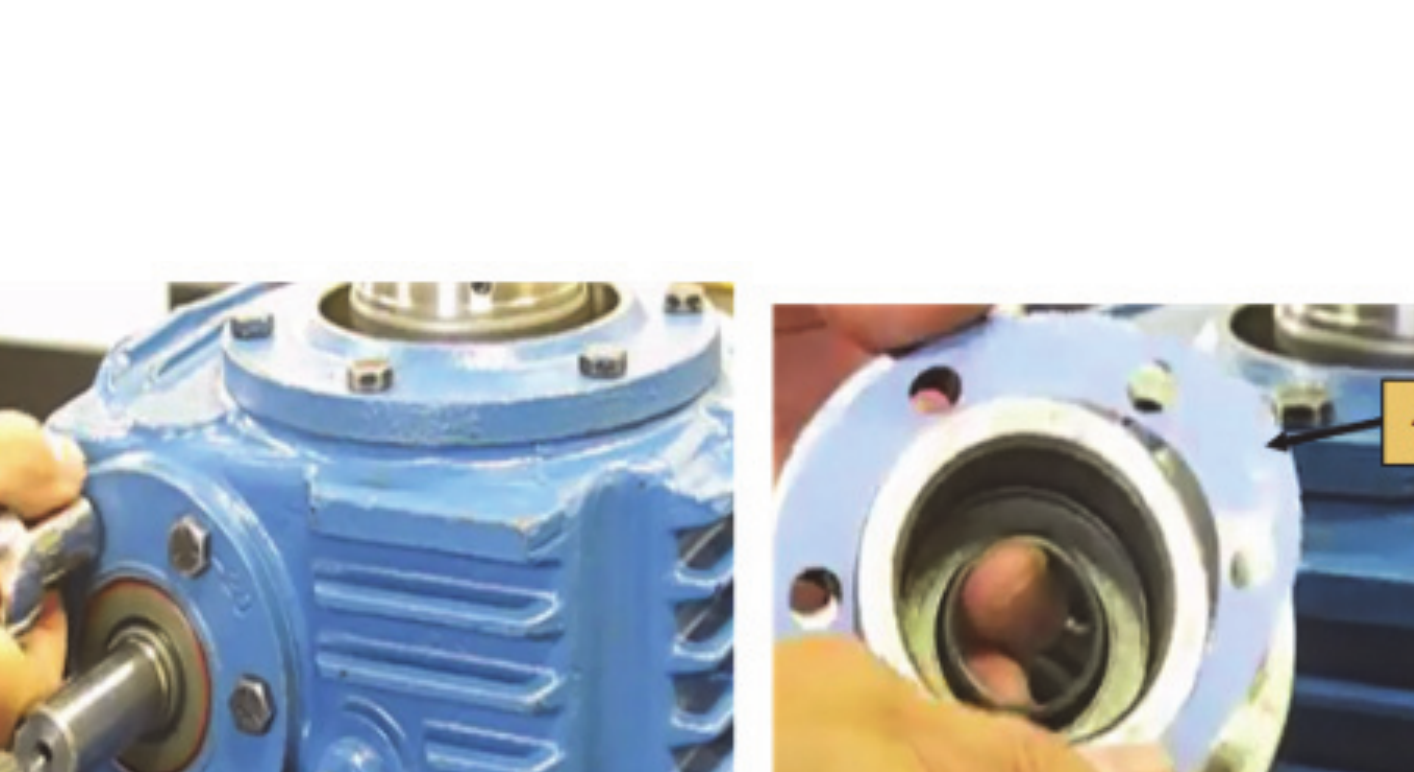

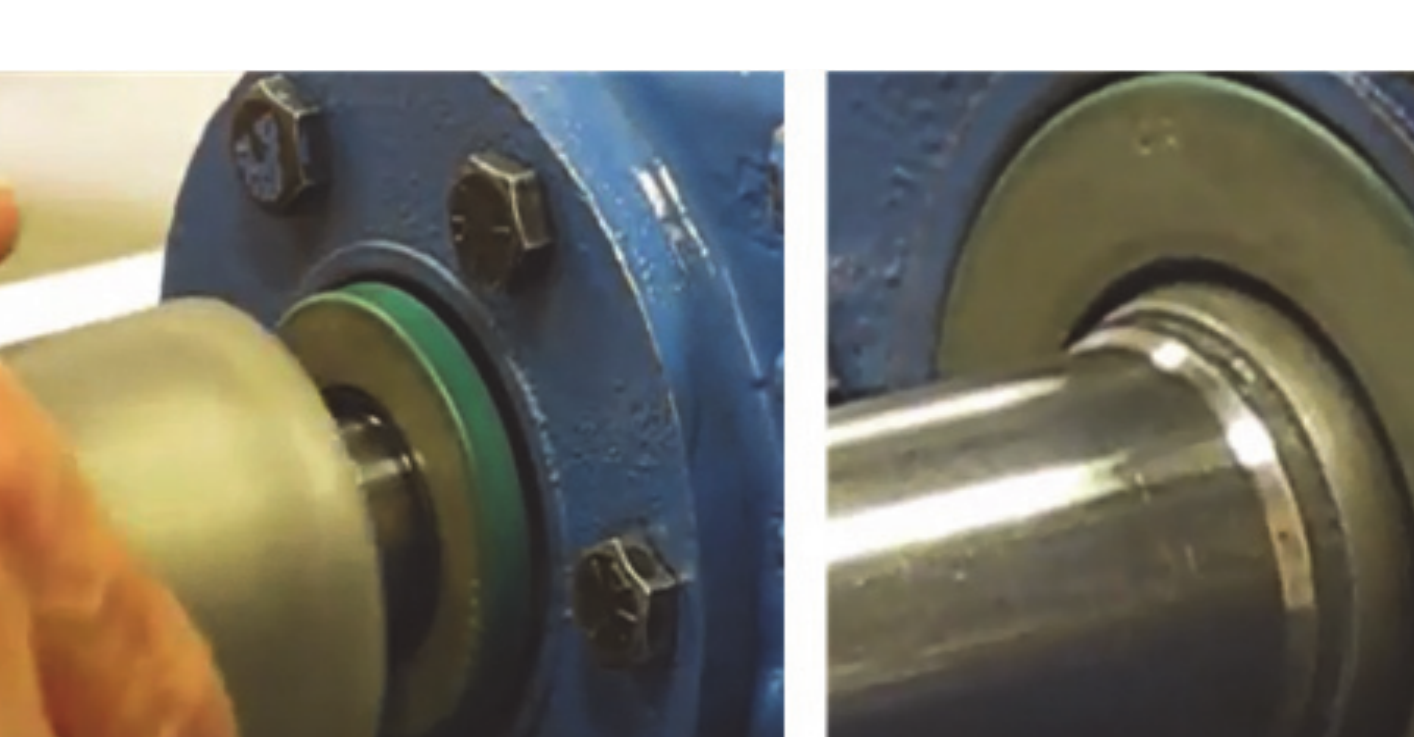

커버·심 분리 → 피니언축·베어링 분리 → 부품 세척·마모점검 → 축 치수·흔들림 측정 → 오일실 조립 → 베어링 조립 → 커버·간극 복구 순이다.
출처: NCS 학습모듈 · 운반하역기계 구동장치 정비, PDF p.84 · 인쇄 p.72 · 그림 2-21 외 · 교육 목적 출처 표시 사용
개념 이해
무엇이며, 어떻게 작동하는가
정의
감속기는 전동기의 회전속도를 낮추고 토크를 필요한 수준으로 바꾸어 피동기계에 전달하는 구동장치이며, 기어·축·베어링·하우징·윤활계통으로 구성된다.
핵심 원리
감속비와 축 배치는 기어 맞물림 방식으로 결정되며, 기어식·웜식·유성식은 구조·공간·속도비·정비 접근성이 다르다. 실기에서는 형상보다 입력축·출력축·기어 배열과 윤활 위치를 함께 본다.
구성요소와 역할
- 입력축
- 출력축
- 기어열
- 베어링
- 하우징
- 윤활유·씰
- 점검구
현장 적용
작동·조립·점검은 어떤 순서로 하는가
선후관계가 있는 동작과 작업만 번호 순서로 정리합니다. 서로 병렬인 구성요소·종류에는 임의 순번을 붙이지 않습니다.
- 명판·도면에서 형식·감속비·회전방향 요구를 확인한다.
- 입력·출력축과 기어 배열·윤활 위치를 식별한다.
- 누유·소음·발열·진동과 체결상태를 점검한다.
- 정비 후 무부하·부하시운전 결과를 기록한다.
이상 현상과 원인·대책
- 소음·진동 증가는 기어 손상·정렬·베어링·윤활 상태를 함께 점검한다.
- 누유는 오일실·가스켓·하우징·유면·통기 상태를 확인한다.
안전
작업 전 반드시 확인할 사항
- 회전체 방호와 전원 차단을 확인하고, 감속기 고온 표면·윤활유에 주의한다.
시험 답안 정리
실기에서는 이렇게 묻습니다
출제 형태
- 감속기 종류 식별
- 구성요소 명칭
- 입력·출력축 판독
- 상태점검 항목
필수 답안 키워드
감속토크입력축출력축기어열윤활
오답 함정
- 감속비 식은 기어 배열·입출력 축 조건을 확인하지 않고 단정하지 않음
- 감속기를 기어만 있는 장치로 쓰지 않음
NCS 원문 정리
원문에서 확인한 학습 포인트
- NCS는 감속기의 형식과 구성부품을 파악한 뒤 윤활·소음·진동·누유 상태를 점검하도록 한다.
출제예상 · (출제 예상)
실제 회차와 기출빈도에는 포함하지 않습니다.
근거와 검수
NCS 원문 근거
아래 자료는 학습 본문의 출발점이 아니라, 정리된 내용을 다시 확인하기 위한 근거입니다. 페이지가 직접 개념을 뒷받침하지 않는 경우에는 검수 메모에 한계를 표시했습니다.
원문 대조 메모
감속비 산식과 허용 온도·소음 수치는 형식·제조사 기준에 따라 달라 별도 검증 전 일반식으로 공개하지 않는다.
