Theory learning
같은 이론을 시험 방식에 맞춰 학습합니다
필기와 실기의 원리는 이어지지만 답을 만드는 방식은 다릅니다. 필기 중심에서는 선택지 함정과 오답 복습을, 실기·필답 중심에서는 기출 키워드와 작업 순서를 앞에 배치합니다.
시험 직전 핵심요약
제3과목 기계설비 일반
사진·도면에서 명칭과 판독 단서를 찾고 조립순서·끼워맞춤·손상 판정으로 답을 만듭니다.
- 1순위베어링 사진·조립
- 2순위끼워맞춤·측정 판독
- 3순위기어 손상·구동장치 점검
한 줄 정답
문제에서 이 말이 보이면 이렇게 연결

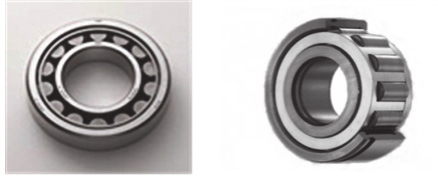

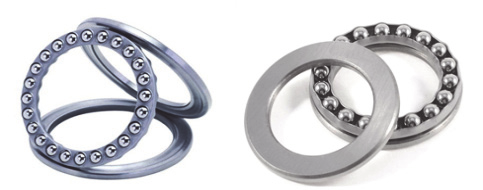

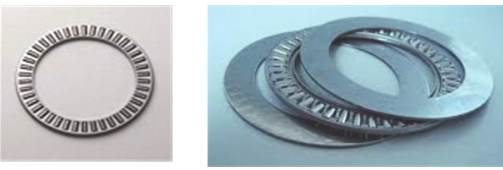

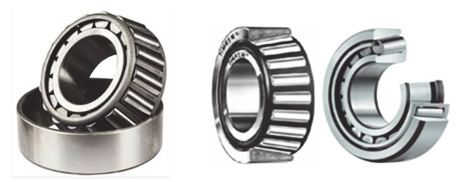

- 구름베어링 사진
- 전동체의 모양과 궤도 방향을 보고 볼·원통·테이퍼·스러스트 형식을 구분한다.
- 자동조심 롤러베어링
- 복열 배럴형 롤러와 구면 외륜 궤도로 축의 기울어짐을 허용한다.
- 베어링 조립
- 압입력은 억지끼워맞춤되는 링에 가하고, 가열 후에는 탈자·신속 장착·밀착을 확인한다.
- 끼워맞춤
- 최소틈새가 양수면 틈새, 최대틈새와 최대죔새가 함께 생기면 중간, 항상 죔새면 억지끼워맞춤이다.
- 최대·최소 틈새
- 최대틈새=구멍 최대-축 최소, 최소틈새=구멍 최소-축 최대이다.
- 주척(본척)
- 버니어 0선 직전의 주척값에 일치눈금×최소눈금을 더한다.
- 피팅(피칭) / 스폴링 / 스코어링(스코링)
- 작은 점상공 / 큰 조각 박리 / 미끄럼 방향의 긁힘·용착으로 구분한다.
- 백래시 부족
- 발열·소음·기어 록(물림 고착)을 유발한다.
- 감속기 점검
- 유면·누유·소음·진동·온도를 같은 운전조건에서 확인하고 이전 기록과 비교한다.
- 브레이크 마모
- 라이닝·패드 두께와 좌우 간극을 제조사 기준과 비교해 조정 또는 교체를 판단한다.
- V벨트·풀리
- 벨트 형식·장력·정렬·균열·마모를 확인하고 풀리 홈과 맞는 형식을 사용한다.
빠른 비교
끼워맞춤 판정
- 틈새
- 항상 구멍이 축보다 커서 최소틈새가 0 이상
- 중간
- 치수조합에 따라 틈새 또는 죔새 발생
- 억지
- 항상 축이 구멍보다 커서 죔새 발생
기어 치면 손상
- 피팅(피칭)
- 작은 점상공
- 스폴링
- 넓고 깊은 조각 박리
- 스코어링(스코링)
- 미끄럼 방향 긁힘·용착
필수 공식
이것만 암기
- 1구름베어링은 전동체·궤도 방향으로 구분
- 2최대틈새=구멍 최대-축 최소, 최소틈새=구멍 최소-축 최대
- 3피팅(피칭)=작은 점상공, 스폴링=큰 박리, 스코어링(스코링)=긁힘·용착
- 4백래시 부족은 발열·소음·기어 록(물림 고착)을 유발
대표 문제
